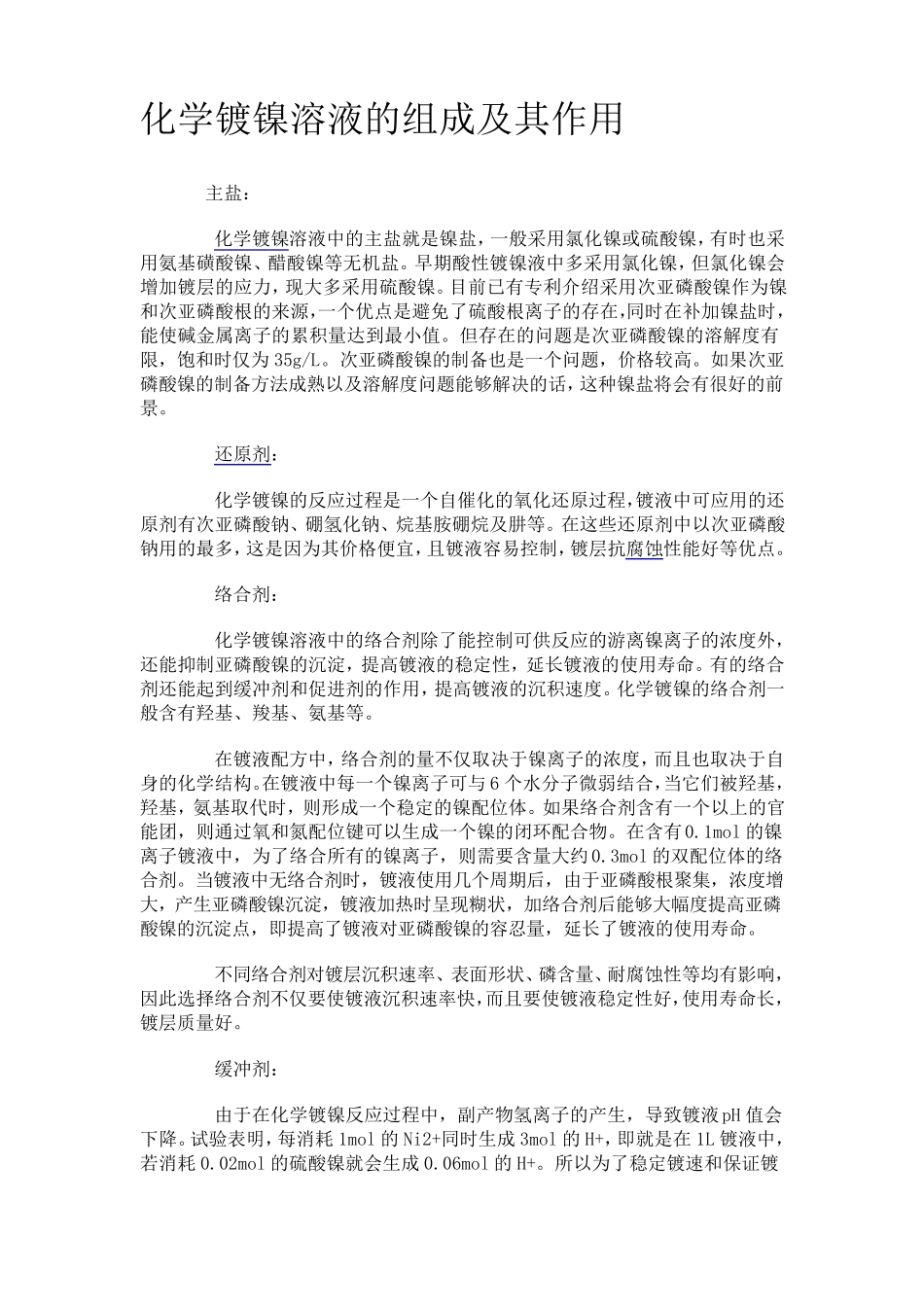

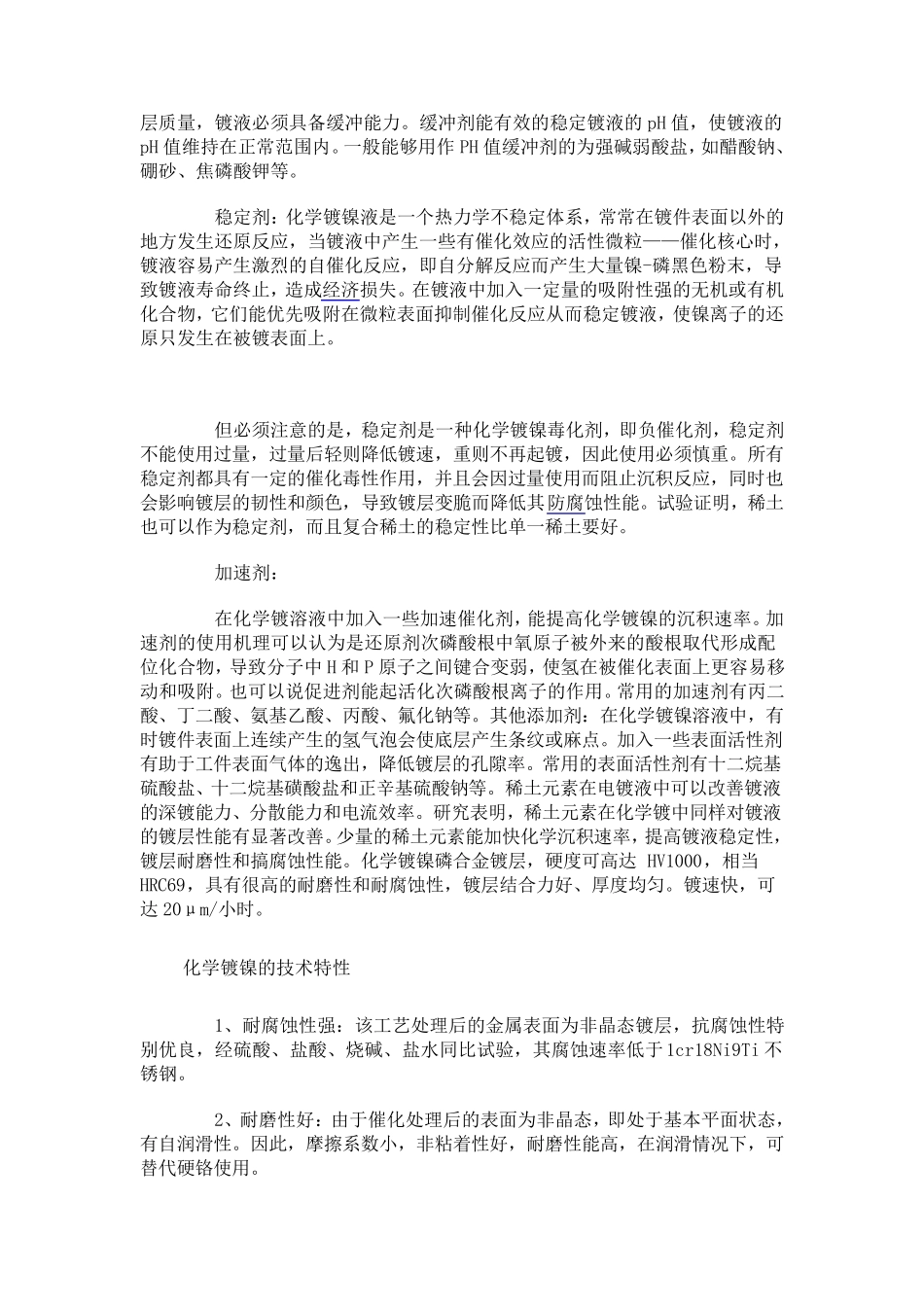

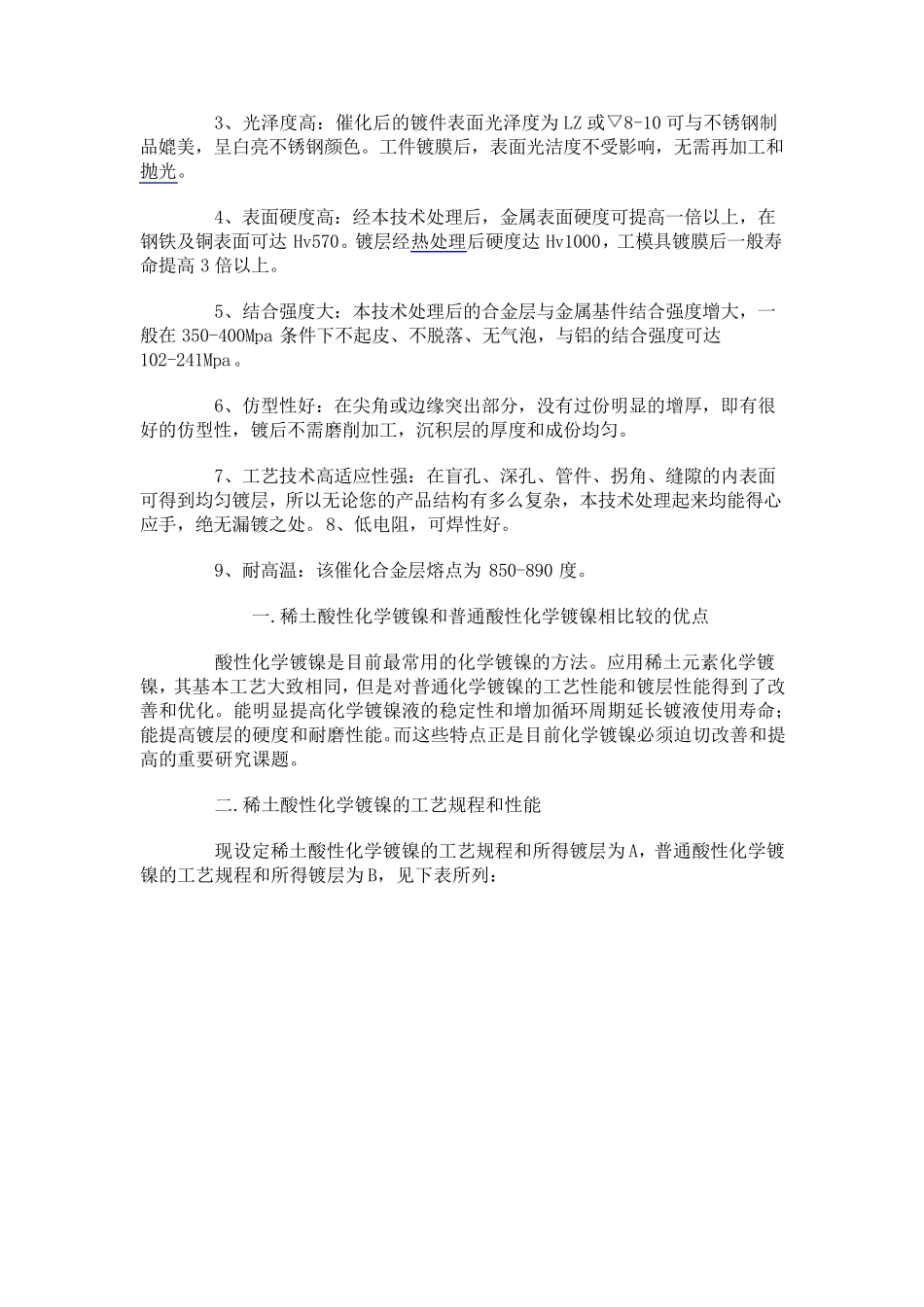

化学镀镍溶液的组成及其作用 主盐： 化学镀镍溶液中的主盐就是镍盐，一般采用氯化镍或硫酸镍，有时也采用氨基磺酸镍、醋酸镍等无机盐。早期酸性镀镍液中多采用氯化镍，但氯化镍会增加镀层的应力，现大多采用硫酸镍。目前已有专利介绍采用次亚磷酸镍作为镍和次亚磷酸根的来源，一个优点是避免了硫酸根离子的存在，同时在补加镍盐时，能使碱金属离子的累积量达到最小值。但存在的问题是次亚磷酸镍的溶解度有限，饱和时仅为 35g/L。次亚磷酸镍的制备也是一个问题，价格较高。如果次亚磷酸镍的制备方法成熟以及溶解度问题能够解决的话，这种镍盐将会有很好的前景。 还原剂： 化学镀镍的反应过程是一个自催化的氧化还原过程，镀液中可应用的还原剂有次亚磷酸钠、硼氢化钠、烷基胺硼烷及肼等。在这些还原剂中以次亚磷酸钠用的最多，这是因为其价格便宜，且镀液容易控制，镀层抗腐蚀性能好等优点。 络合剂： 化学镀镍溶液中的络合剂除了能控制可供反应的游离镍离子的浓度外，还能抑制亚磷酸镍的沉淀，提高镀液的稳定性，延 长 镀液的使用寿 命 。有的络合剂还能起 到缓 冲 剂和促 进 剂的作用，提高镀液的沉积速 度。化学镀镍的络合剂一般含 有羟 基、羧 基、氨基等。 在镀液配 方中，络合剂的量不 仅取 决于 镍离子的浓度，而 且也取 决于 自身 的化学结 构 。在镀液中每 一个镍离子可与 6 个水 分 子微 弱 结 合，当 它 们 被 羟 基，羟 基，氨基取 代 时，则 形 成一个稳定的镍配 位 体 。如果络合剂含 有一个以上 的官能团 ，则 通 过氧和氮 配 位 键 可以生 成一个镍的闭 环 配 合物 。在含 有0.1mol 的镍离子镀液中，为了络合所 有的镍离子，则 需 要 含 量大约 0.3mol 的双 配 位 体 的络合剂。当 镀液中无络合剂时，镀液使用几 个周 期后 ，由 于 亚磷酸根聚 集 ，浓度增大，产 生 亚磷酸镍沉淀，镀液加热 时呈 现糊 状 ，加络合剂后 能够大幅 度提高亚磷酸镍的沉淀点，即 提高了镀液对 亚磷酸镍的容忍 量，延 长 了镀液的使用寿 命 。 不 同络合剂对 镀层沉积速 率 、表 面 形 状 、磷含 量、耐 腐蚀性等均 有影 响 ，因此 选 择 络合剂不 仅要 使镀液沉积速 率 快 ，而 且要 使镀液稳定性好，使用寿 命 长 ，镀层质 量好。 缓 冲 剂： 由 于 在化学镀镍反应过程中，副 产 物 氢离子的产 生 ，...
