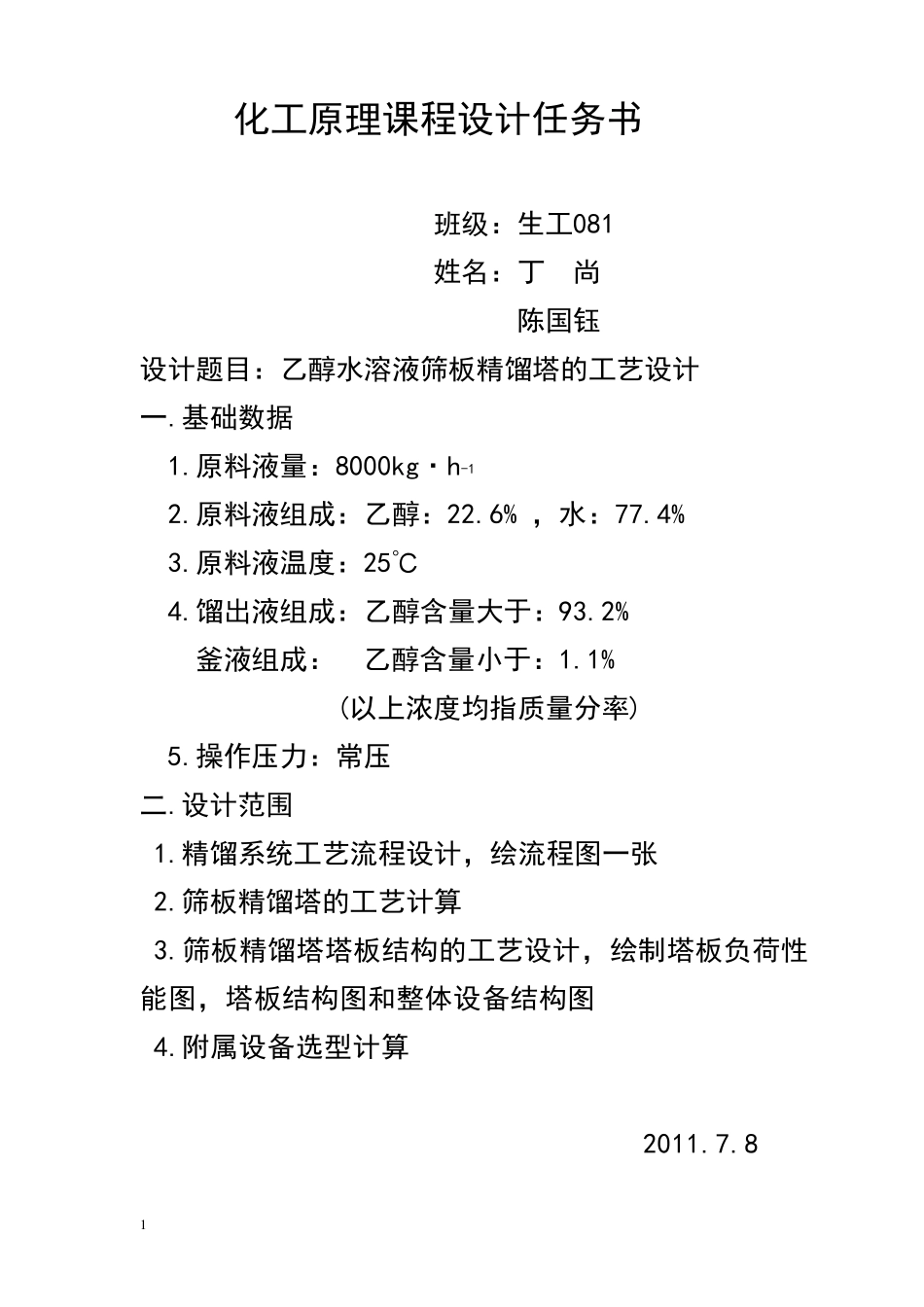

1 化工原理课程设计任务书 班级：生工081 姓名：丁 尚************陈国钰************设计题目：乙醇水溶液筛板精馏塔的工艺设计 一.基础数据 1.原料液量：8000kg·h-1 2.原料液组成：乙醇：22.6% ，水：77.4% 3.原料液温度：25℃ 4.馏出液组成：乙醇含量大于：93.2% 釜液组成： 乙醇含量小于：1.1% (以上浓度均指质量分率) 5.操作压力：常压 二.设计范围 1.精馏系统工艺流程设计，绘流程图一张 2.筛板精馏塔的工艺计算 3.筛板精馏塔塔板结构的工艺设计，绘制塔板负荷性能图，塔板结构图和整体设备结构图 4.附属设备选型计算 2011.7.8贵州大 学 设 计 用 纸 - 1 - 目录 第一章：概述……………………………………………………（2） 第二章：精馏工艺流程确定……………………………………（4） 第三章：精馏塔的物料衡算……………………………………（5） 第四章：塔板数的确定…………………………………………（10） 第五章：塔板结构的工艺设计…………………………………（19） 第六章：塔板流体力学校核……………………………………（29） 第七章：塔板负荷性能图………………………………………（33） 第八章：塔的总体结构的确定…………………………………（39） 第九章：馏塔附属设备选型计算………………………………（46） 参考文献…………………………………………………………（51） 附录………………………………………………………………（52）贵州大学设计用纸 - 2 - 第一章 概述 塔 设 备 是 化 工 ， 石 油 化 工 和 炼 油 等 生 产 中 最 重 要 的 设 备 之 一 。 它 可 使 气 液 或液 液 两 相 之 间 进 行 紧 密 接 触 ， 达 到 相 际 传 质 及 传 热 的 目 的 。 它 是 实 现 精 馏 ， 吸收 ， 解 吸 和 萃 取 等 化 工 单 元 操 作 的 主 要 设 备 。 塔 设 备 在 化 工 过 程 中 有 时 也 用 来实 现 工 业 气 体 的 冷 却 与 回 收 ， 气 体 的 湿 法 净 制 和 干 燥 ， 以 及 兼 有 气 液 两 相 传 质和 传 热 的 增 湿 ， 减 湿 等 。 在 板 式 塔 中 ， 塔 内 装 有 一 定 数 量 的 塔 盘 ，气 体 以 鼓 泡 或 喷 射 的 形 式 穿 过 塔 板上 的 液 层 使 两 相 密 切 接...
