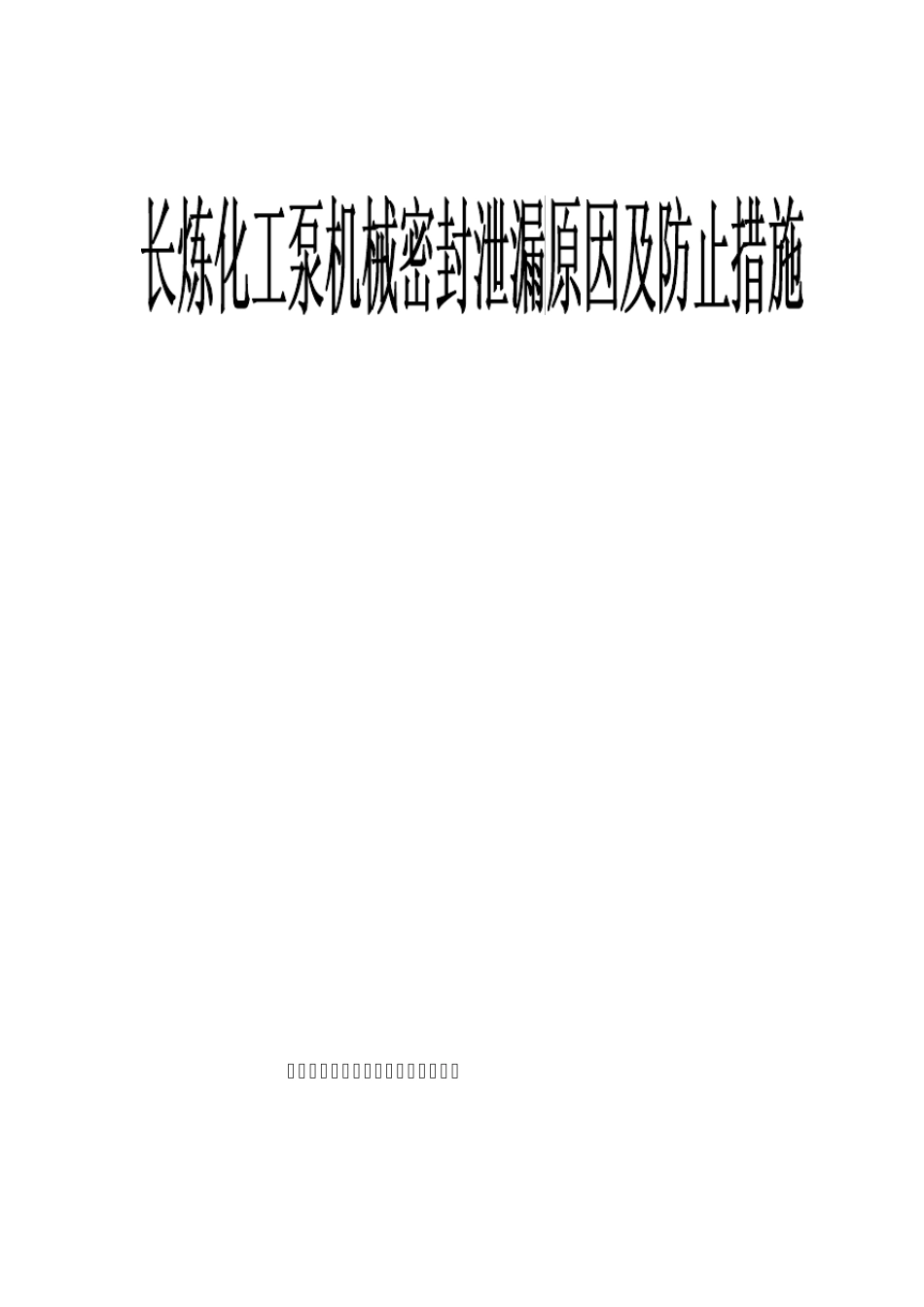

化工泵用机械密封的泄漏原因与防止措施

编写：湖南中德工业泵制造有限公司 化工反应装置中泵的密封泄漏是引起密封失效的主要原因。引起机械密封泄漏过早失效的因素很多，如:选型和安装问题、密封设计和制造问题以及设备本身存在的问题等。 各种泵是化工反应装置中最常用的基础设备之一，其机械密封性能是影响化工反应装置工作性能和生产效率的重要因素。在化工反应装置中泵的密封泄漏是引起密封失效的主要原因。引起机械密封泄漏过早失效的因素很多，如:选型和安装问题、密封设计和制造问题以及设备本身存在的问题等，分析密封失效原因，积极采取相应措施，从诸多的环节中排除不变和基本不变的因素，从而采取相应的预防或补救措施，以确保反应装置可靠和稳定运行是探讨的重点。 一、长炼化工泵的常见工况： A、清洁流体介质； B、含固体颗粒、结晶体的介质 C、固体浓度高、粘度大，可流动性差的介质 二、机械密封泄漏失效的原因分析 密封泄漏是机械密封失效的主要表现形式，在实际工作中，重要的是从泄漏现象分析机械密封产生泄漏的原因。机械密封一般为内装式，常常需根据经验、现场观察及仪器测量分析来确定密封泄漏的原因。首先，弄清受损伤的密封件对密封性能的影响，然后依次对密封 环、传动件、加载弹性元件、辅助密封圈、防转机构、紧固螺钉等仔细检查磨损痕迹。对附属件，如底座、轴套、密封腔体以及密封系统等也应进行全面的检查。此外，要了解设备的操作条件，以及以往密封失效的情况，在此基础上，进行综合分析，就会找出产生失效的根本原因，并采取有效措施，防止密封的泄漏失效。 1.由机械磨损引起的密封泄漏 机械磨损将引起密封副的正常配合关系被破坏，当端面出现一定的磨损，传动轴每转一转密封件都要作轴向位移和径向摆动，因此在每一次转动中，密封副端面都趋向于产生轻微的分离和泄漏。根据磨损痕迹可以判断运动和磨损情况，也可以确定密封泄漏的原因。例如，密封副磨损痕迹均匀，各零件的配合良好，这就说明传动部分的同轴度良好。这时密封端面产生的泄漏，可能不是由密封本身问题引起的。若泄漏量为常数，就意味着泄漏不是发生在两端面之间，有可能发生在其他部位上，如静密封处。再如，密封开始使用时就泄漏，且观察不到摩擦端面磨损痕迹，可能是旋转环相对于静止环不旋转或打滑，其原因可能是防转销松脱或折断，或是底座的孔径小于密封件的外径，由于安装不到位所致。 密封副中硬质环端面出现较深的沟槽，原因主要是传动部分的同轴度达不到安装要求，...
