化工离心泵的检修

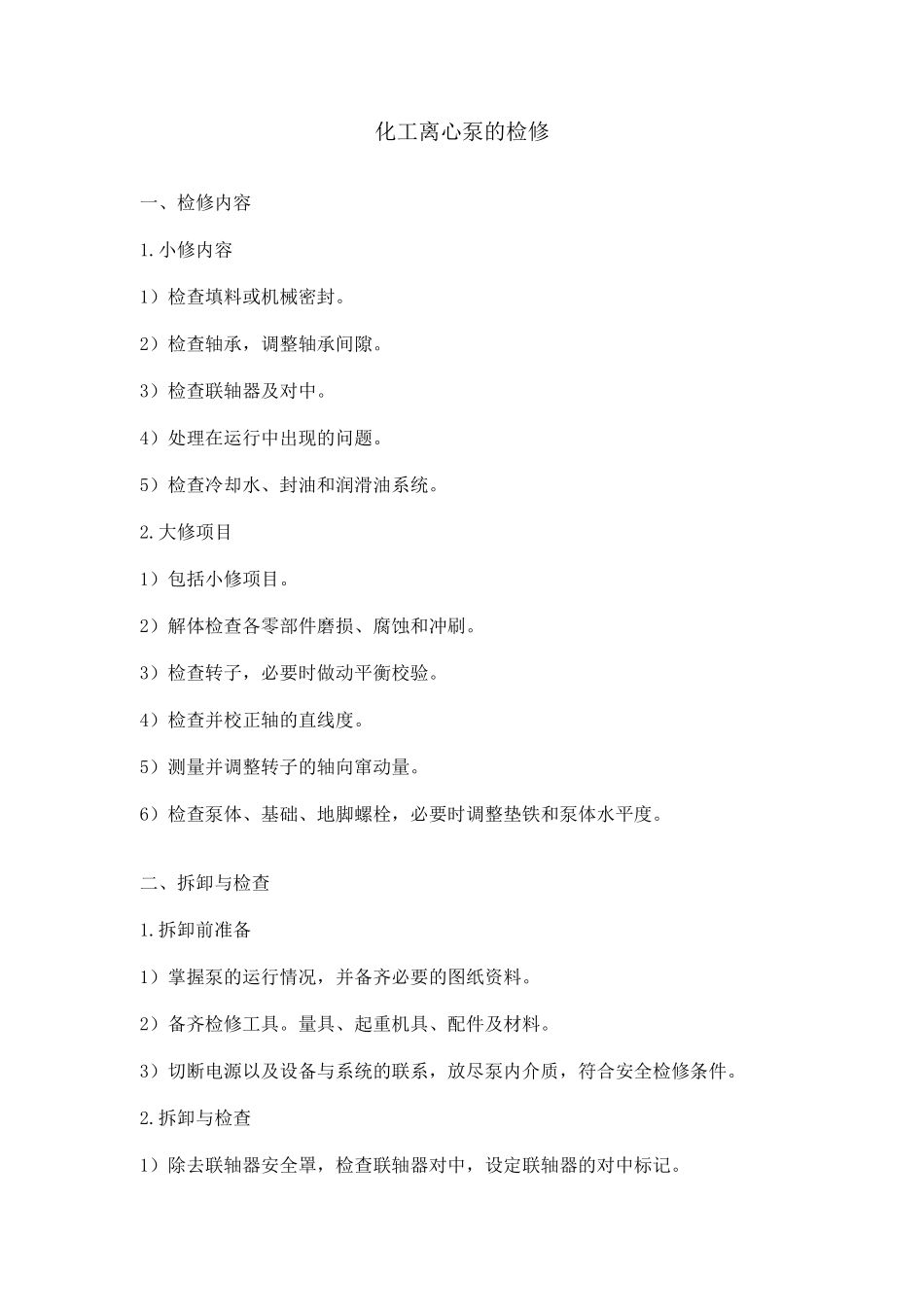

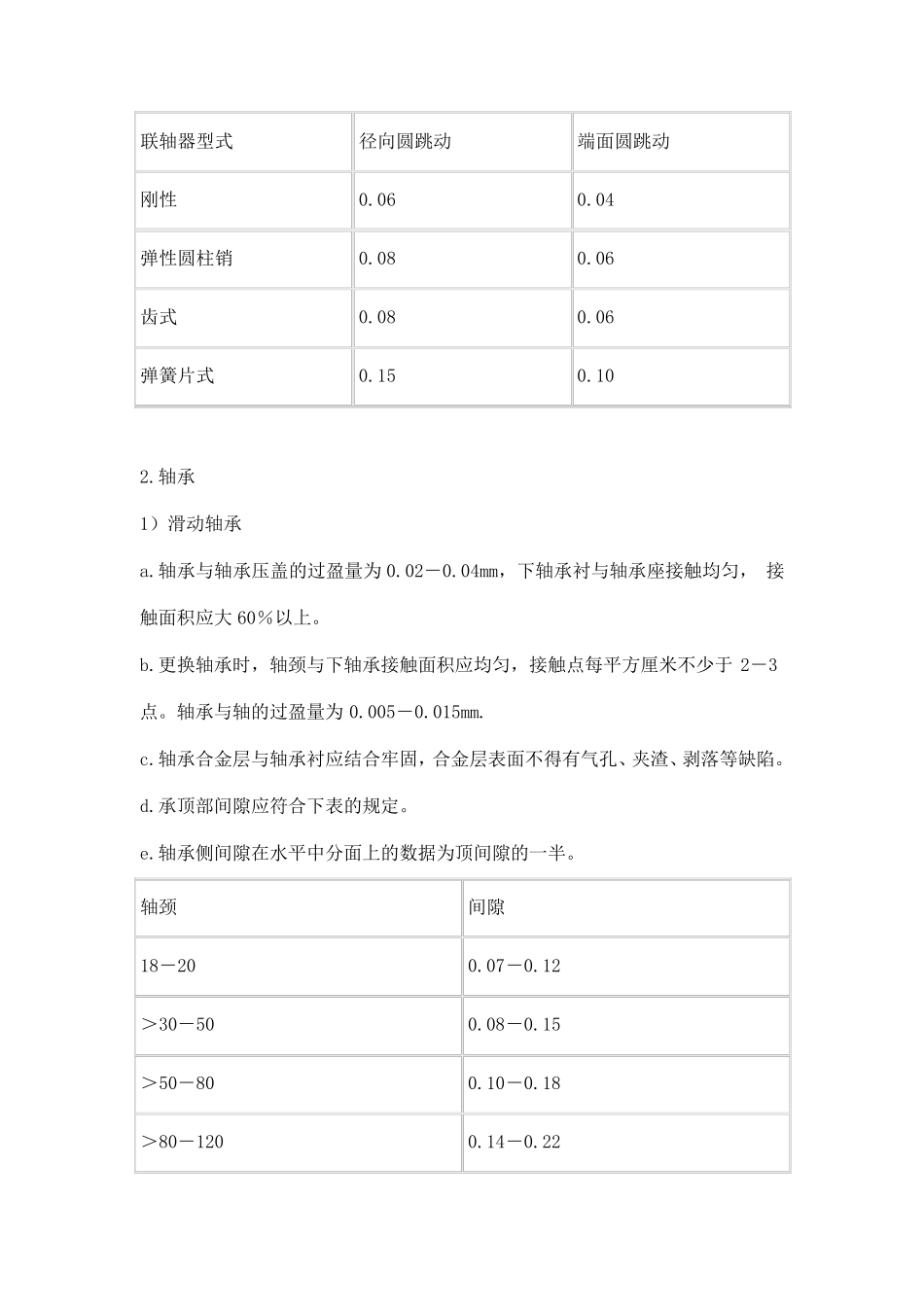

化工离心泵的检修 一、检修内容 1.小修内容 1）检查填料或机械密封。 2）检查轴承，调整轴承间隙。 3）检查联轴器及对中。 4）处理在运行中出现的问题。 5）检查冷却水、封油和润滑油系统。 2.大修项目 1）包括小修项目。 2）解体检查各零部件磨损、腐蚀和冲刷。 3）检查转子，必要时做动平衡校验。 4）检查并校正轴的直线度。 5）测量并调整转子的轴向窜动量。 6）检查泵体、基础、地脚螺栓，必要时调整垫铁和泵体水平度。 二、拆卸与检查 1.拆卸前准备 1）掌握泵的运行情况，并备齐必要的图纸资料。 2）备齐检修工具。量具、起重机具、配件及材料。 3）切断电源以及设备与系统的联系，放尽泵内介质，符合安全检修条件。 2.拆卸与检查 1）除去联轴器安全罩，检查联轴器对中，设定联轴器的对中标记。 2）拆卸附属管线，并检查清扫。 3）拆卸轴承箱，检查轴承，同时测量转子的轴向窜动量。 4）拆卸密封并进行检查。 5）拆卸主轴，测量主轴的径向圆跳动。 6）测量转子各部圆跳动和间隙。 7）检查各零件。 8）检查泵体。 9)装配前的准备工作 (1)仔细阅读泵的产品说明书及图样，了解泵的装配顺序及方法。 (2)准备好起重设备及装配时所用的工具和量具。 (3)清理装配地点。 (4)复核各零件相关的装配尺寸的正确性。 三、检修质量标准 1.联轴器 1）联轴器与轴的配合为 H7/js6. 2）联轴器两端面轴向间隙一般为 2－6mm. 3）安装齿式联轴器应保证外齿在内齿宽的中间位置。 4）安装弹性圈柱销联轴器时，其弹性圈与柱销应为过盈配合，并有一定的紧力。弹性柱销与联轴器孔的直径间隙为 0.40－0.60mm. 5）联轴器对中的要求值应符合下表的要求。 联轴器型式 径向圆跳动 端面圆跳动 刚性 0.06 0.04 弹性圆柱销 0.08 0.06 齿式 0.08 0.06 弹簧片式 0.15 0.10 2.轴承 1）滑动轴承 a.轴承与轴承压盖的过盈量为0.02－0.04mm，下轴承衬与轴承座接触均匀， 接触面积应大60％以上。 b.更换轴承时，轴颈与下轴承接触面积应均匀，接触点每平方厘米不少于2－3点。轴承与轴的过盈量为0.005－0.015mm. c.轴承合金层与轴承衬应结合牢固，合金层表面不得有气孔、夹渣、剥落等缺陷。 d.承顶部间隙应符合下表的规定。 e.轴承侧间隙在水平中分面上的数据为顶间隙的一半。 轴颈 间隙 18－20 0.07－0.12 ＞30－50 0.08－0.15 ＞50－80 0.10－0.18 ＞80－120 0.14－0.22 ＞120－180 0.16－0.26 2）滚动...
