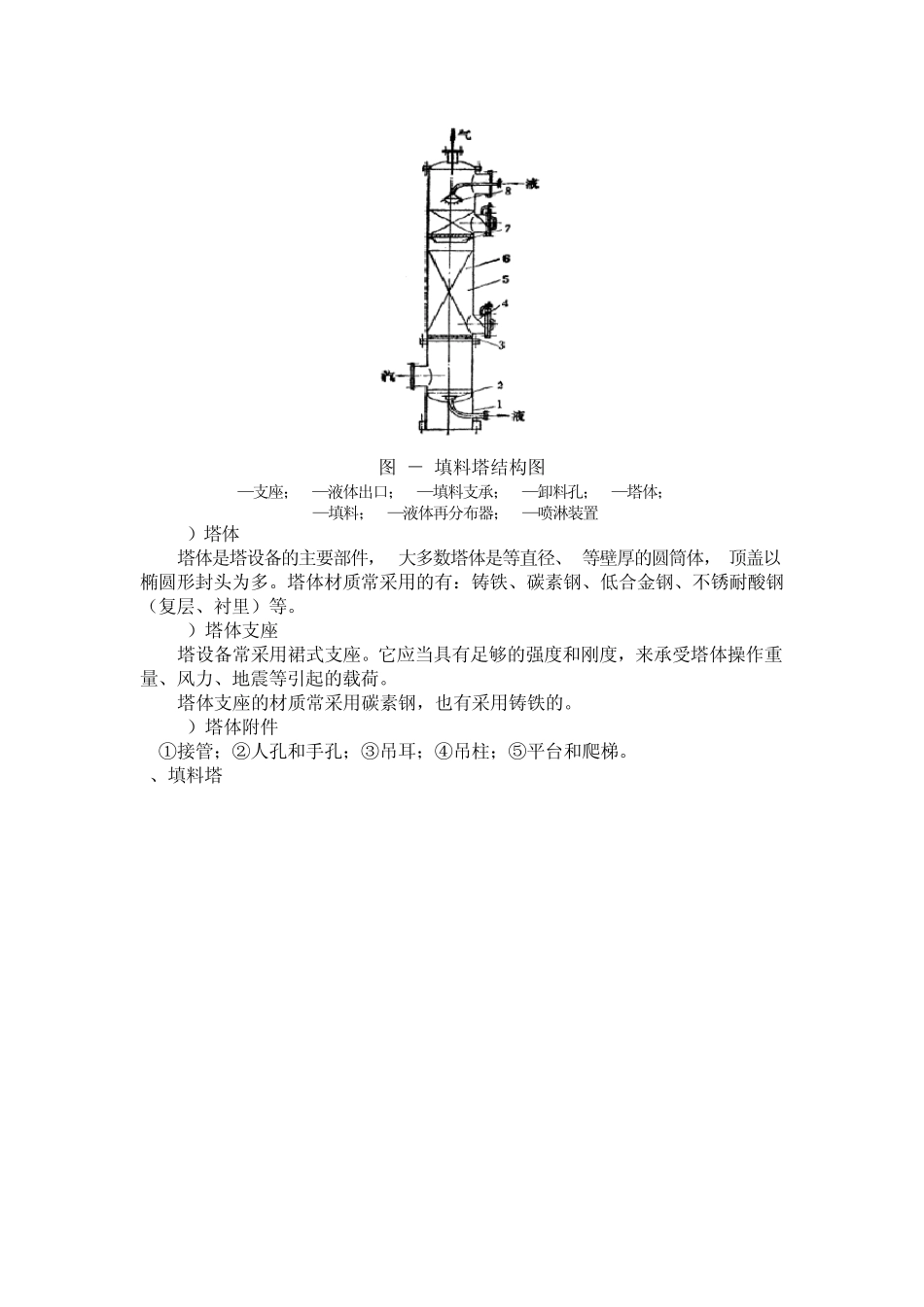

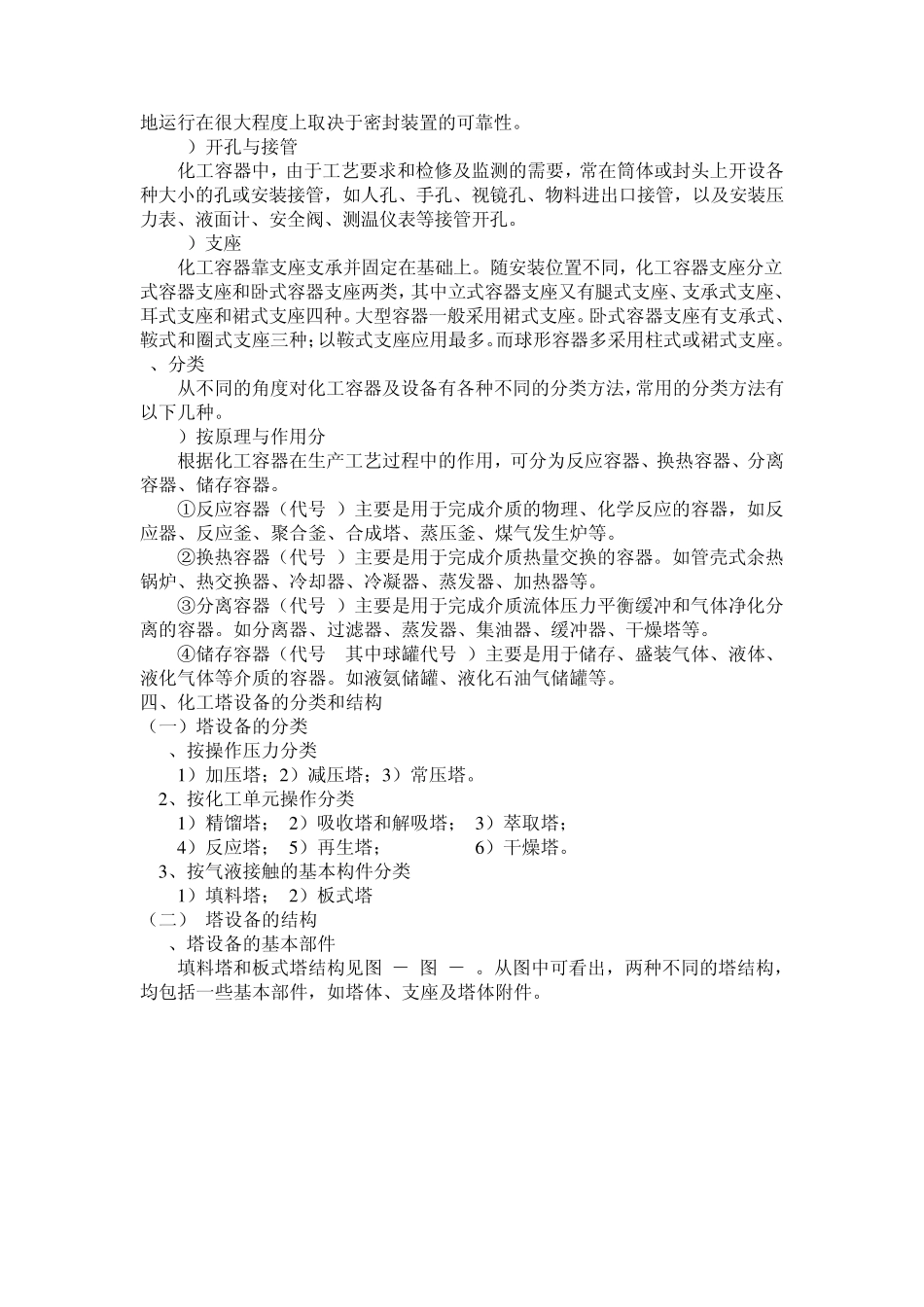

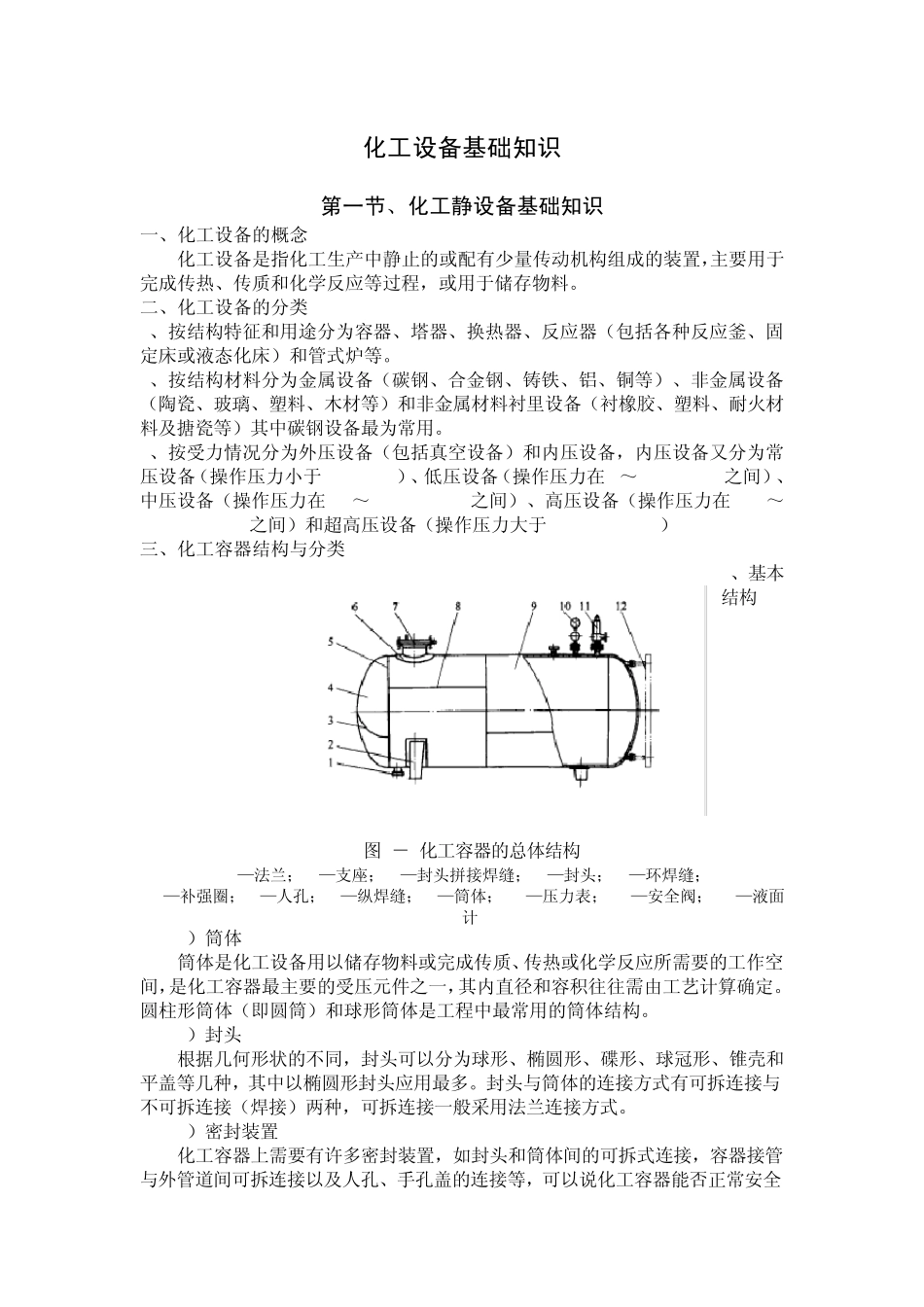

化工设备基础知识 第一节、化工静设备基础知识 一、化工设备的概念 化工设备是指化工生产中静止的或配有少量传动机构组成的装置，主要用于完成传热、传质和化学反应等过程，或用于储存物料。 二、化工设备的分类 1、按结构特征和用途分为容器、塔器、换热器、反应器（包括各种反应釜、固定床或液态化床）和管式炉等。 2、按结构材料分为金属设备（碳钢、合金钢、铸铁、铝、铜等）、非金属设备（陶瓷、玻璃、塑料、木材等）和非金属材料衬里设备（衬橡胶、塑料、耐火材料及搪瓷等）其中碳钢设备最为常用。 3、按受力情况分为外压设备（包括真空设备）和内压设备，内压设备又分为常压设备（操作压力小于 1kgf/cm2）、低压设备（操作压力在 1～16 kgf/cm2之间）、中压设备（操作压力在 16～100 kgf/cm2之间）、高压设备（操作压力在 100～1000 kgf/cm2之间）和超高压设备（操作压力大于 1000 kgf/cm2） 三、化工容器结构与分类 1、基本结构 图1－1化工容器的总体结构 1—法兰； 2—支座； 3—封头拼接焊缝； 4—封头； 5—环焊缝； 6—补强圈； 7—人孔； 8—纵焊缝； 9—筒体； 10—压力表； 11—安全阀； 12—液面计 1）筒体 筒体是化工设备用以储存物料或完成传质、传热或化学反应所需要的工作空间，是化工容器最主要的受压元件之一，其内直径和容积往往需由工艺计算确定。圆柱形筒体（即圆筒）和球形筒体是工程中最常用的筒体结构。 2）封头 根据几何形状的不同，封头可以分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种，其中以椭圆形封头应用最多。封头与筒体的连接方式有可拆连接与不可拆连接（焊接）两种，可拆连接一般采用法兰连接方式。 3）密封装置 化工容器上需要有许多密封装置，如封头和筒体间的可拆式连接，容器接管与外管道间可拆连接以及人孔、手孔盖的连接等，可以说化工容器能否正常安全 地运行在很大程度上取决于密封装置的可靠性。 4）开孔与接管 化工容器中，由于工艺要求和检修及监测的需要，常在筒体或封头上开设各种大小的孔或安装接管，如人孔、手孔、视镜孔、物料进出口接管，以及安装压力表、液面计、安全阀、测温仪表等接管开孔。 5）支座 化工容器靠支座支承并固定在基础上。随安装位置不同，化工容器支座分立式容器支座和卧式容器支座两类，其中立式容器支座又有腿式支座、支承式支座、耳式支座和裙式支座四种。大型容器一般采用裙式支座。卧式容器支座有支承式、鞍式和...
