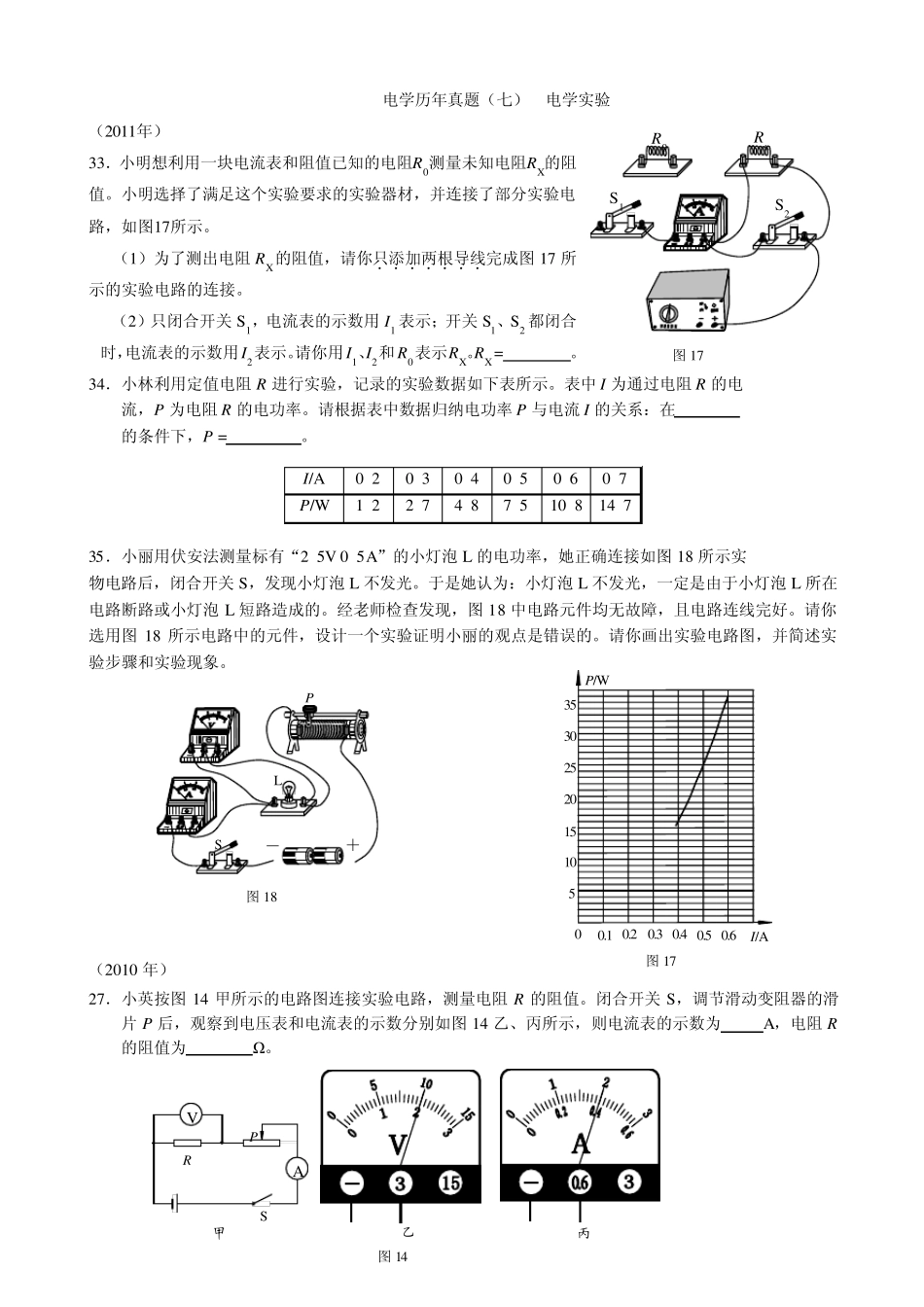

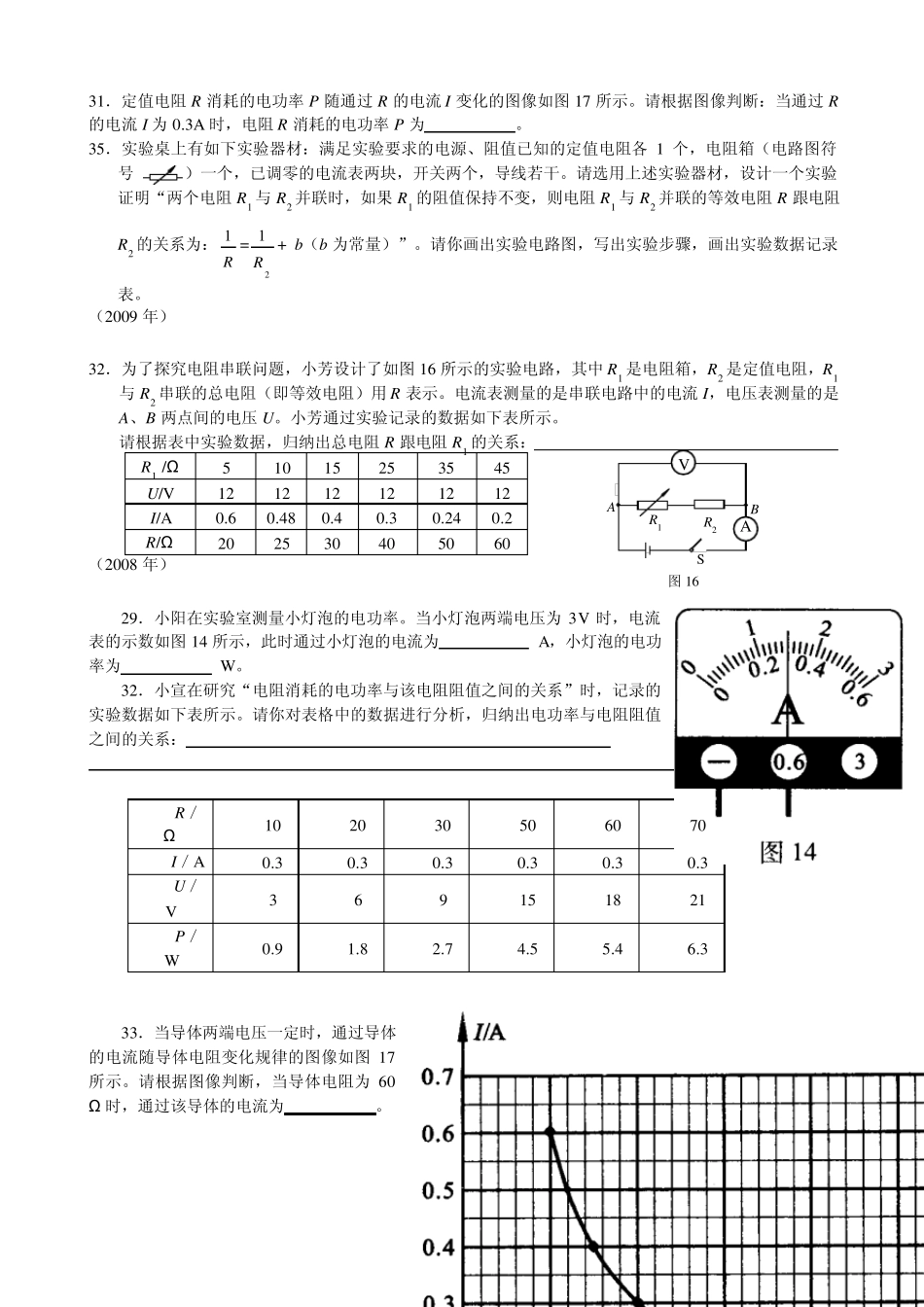

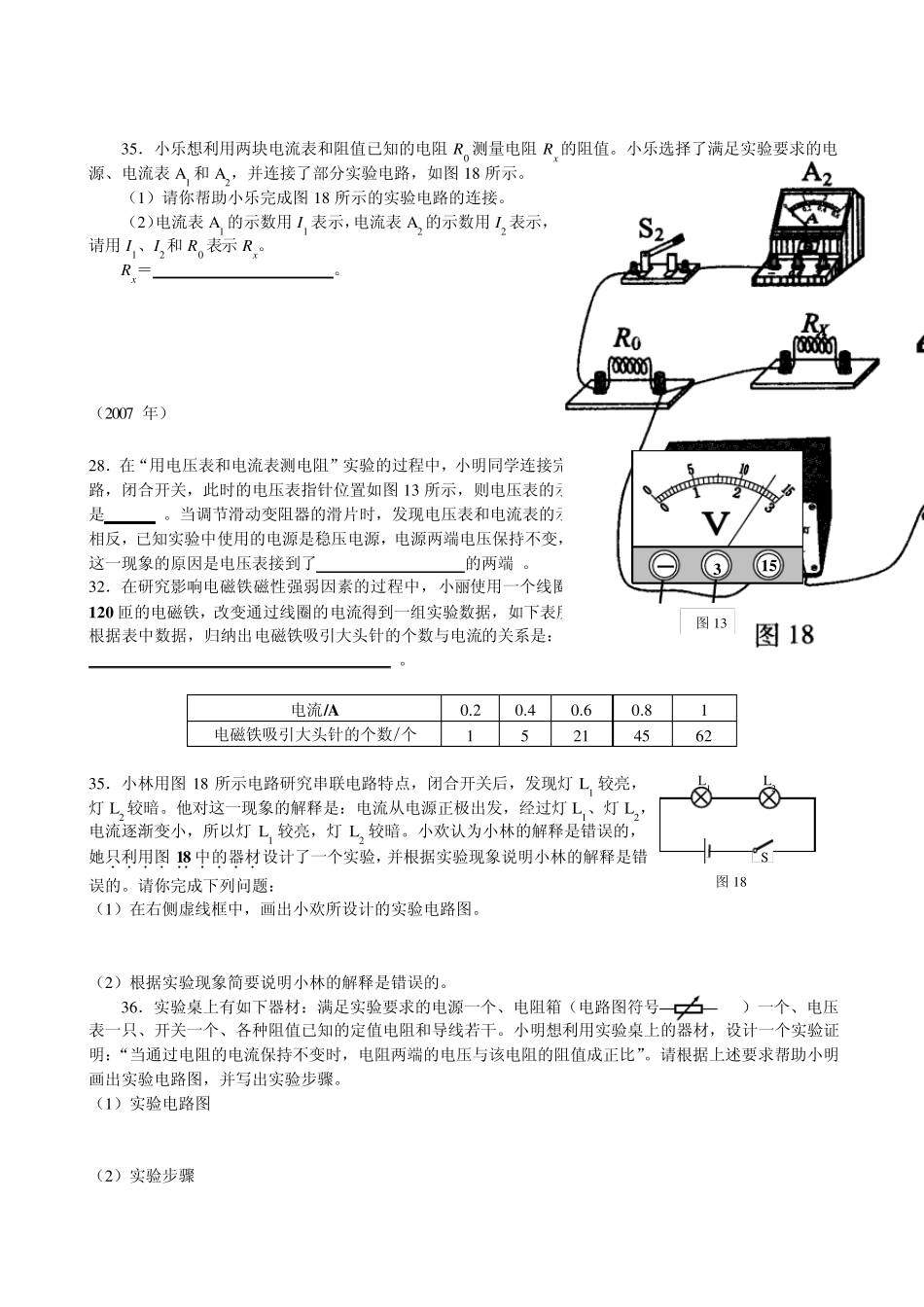

电学历年真题(七) 电学实验 (2011年) 33.小明想利用一块电流表和阻值已知的电阻R 0测量未知电阻R X的阻值。小明选择了满足这个实验要求的实验器材,并连接了部分实验电路,如图17所示。 (1)为了测出电阻R X的阻值,请你只添加两根导线.......完成图17 所示的实验电路的连接。 (2)只闭合开关S1,电流表的示数用I1 表示;开关S1、S2 都闭合时,电流表的示数用I2表示。请你用I1、I2和R 0表示R X。R X = 。 34.小林利用定值电阻R 进行实验,记录的实验数据如下表所示。表中I 为通过电阻R 的电 流,P 为电阻R 的电功率。请根据表中数据归纳电功率P 与电流I 的关系:在 的条件下,P = 。 35.小丽用伏安法测量标有“2.5V 0.5A”的小灯泡 L 的电功率,她正确连接如图18 所示实 物电路后,闭合开关S,发现小灯泡 L 不发光。于是她认为:小灯泡 L 不发光,一定是由于小灯泡 L 所在电路断路或小灯泡 L 短路造成的。经老师检查发现,图18 中电路元件均无故障,且电路连线完好。请你选用图18 所示电路中的元件,设计一个实验证明小丽的观点是错误的。请你画出实验电路图,并简述实验步骤和实验现象。 (2010 年) 27.小英按图14 甲所示的电路图连接实验电路,测量电阻R 的阻值。闭合开关S,调节滑动变阻器的滑片 P 后,观察到电压表和电流表的示数分别如图14 乙、丙所示,则电流表的示数为 A,电阻R的阻值为 Ω。 I/A 0.2 0.3 0.4 0.5 0.6 0.7 P /W 1.2 2.7 4.8 7.5 10.8 14.7 + - 图18 S L P 图17 S2 S1 R x R 0 图17 P /W I/A 0 0.1 0.2 0.3 0.4 0.5 0.6 5 10 15 20 25 30 35 图14 R P S V A 甲 乙 丙 31.定值电阻R 消耗的电功率P 随通过R 的电流I 变化的图像如图17 所示。请根据图像判断:当通过R的电流I 为0.3A 时,电阻R 消耗的电功率P 为 。 35.实验桌上有如下实验器材:满足实验要求的电源、阻值已知的定值电阻各1 个,电阻箱(电路图符号 )一个,已调零的电流表两块,开关两个,导线若干。请选用上述实验器材,设计一个实验证明“两个电阻R1 与 R2 并联时,如果 R1 的阻值保持不变,则电阻R1 与 R2 并联的等效电阻R 跟电阻R2 的关系为:R1 =21R+ b(b为常量)”。请你画出实验电路图,写出实验步骤,画出实验数据记录表。 (2009 年) 32.为了探究电阻串联问题,小芳设计了如图1...
