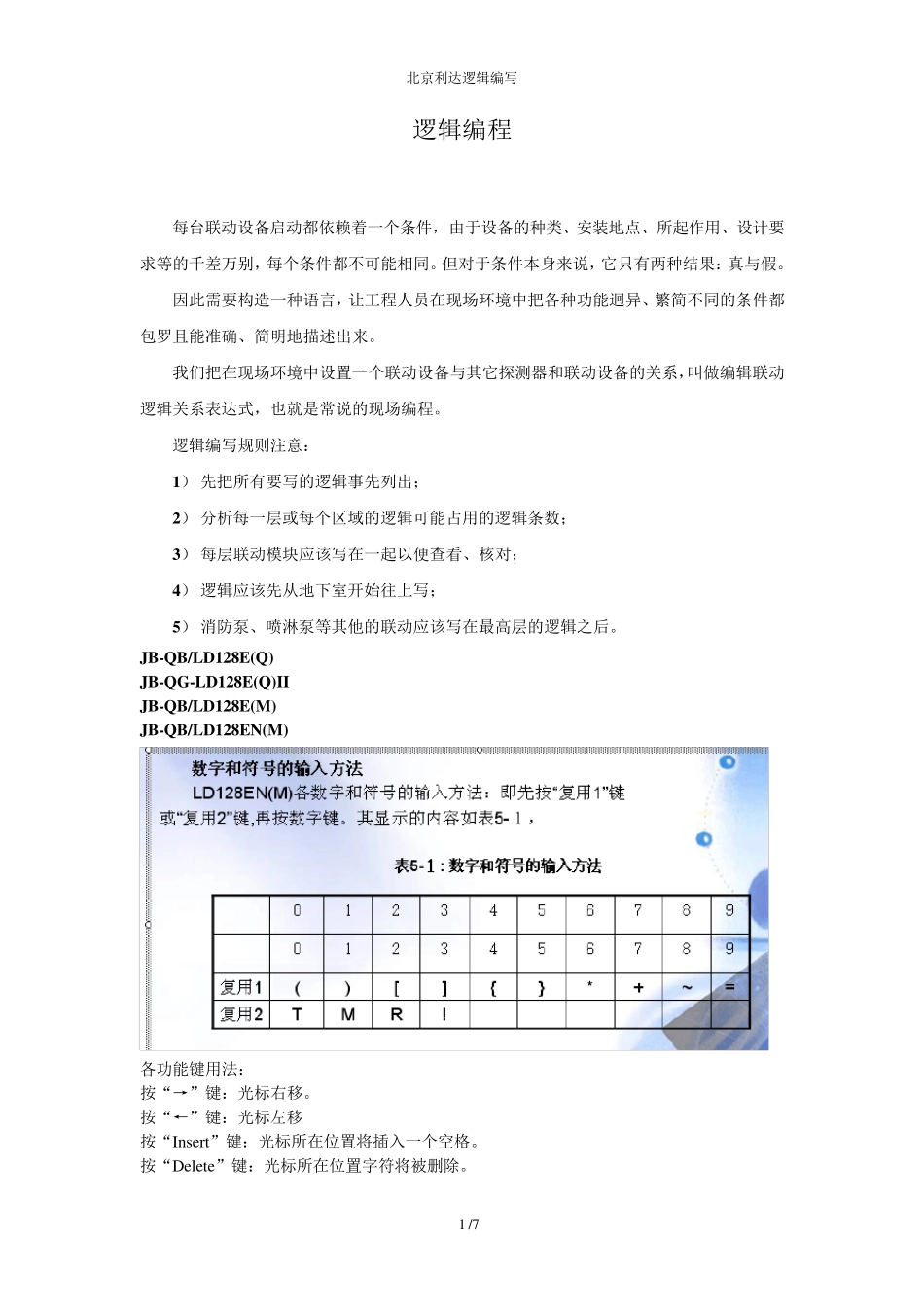

北京利达逻辑编写 /7 1 逻辑编程 每台联动设备启动都依赖着一个条件，由于设备的种类、安装地点、所起作用、设计要求等的千差万别，每个条件都不可能相同。但对于条件本身来说，它只有两种结果：真与假。 因此需要构造一种语言，让工程人员在现场环境中把各种功能迥异、繁简不同的条件都包罗且能准确、简明地描述出来。 我们把在现场环境中设置一个联动设备与其它探测器和联动设备的关系，叫做编辑联动逻辑关系表达式，也就是常说的现场编程。 逻辑编写规则注意： 1） 先把所有要写的逻辑事先列出； 2） 分析每一层或每个区域的逻辑可能占用的逻辑条数； 3） 每层联动模块应该写在一起以便查看、核对； 4） 逻辑应该先从地下室开始往上写； 5） 消防泵、喷淋泵等其他的联动应该写在最高层的逻辑之后。 JB-QB/LD128E(Q) JB-QG-LD128E(Q)II JB-QB/LD128E(M) JB-QB/LD128EN(M) 各功能键用法： 按“→”键：光标右移。 按“←”键：光标左移 按“Insert”键：光标所在位置将插入一个空格。 按“Delete”键：光标所在位置字符将被删除。 北京利达逻辑编写 /7 2 按“↓”键：光标下移一行。 按“↑”键：光标上移一行。 按“确定”键（键盘中“Enter”键等于“确定”键）：保存修改后的逻辑。 先按“F1”键，再按“确定”键：将当前逻辑复制到粘贴板。 先按“F2”键，再按“确定”键：将粘贴板中的逻辑复制为当前逻辑。 按“菜单”键（键盘中“Esc”键等于“菜单”键）：不保存修改后的逻辑。 先按“F1”键，再按“Delete”键：屏幕提示“按[确定]键删除当前逻辑”，此时按“确定”键将删除当前逻辑，按其它任意键将不做删除。 先按“F2”键，再按“Delete”键：屏幕提示“按[确定]键删除全部逻辑”，此时按“确定”键将删除全部逻辑，按其它任意键将不做删除。 按“PageUp”键，查寻上一条逻辑，按“PageDown”键，查寻下一条逻辑。 按“空格”键，第一行数字反显，此时可键入要查看的逻辑编号，按“Enter”键即可查看相应逻辑信息。 • 符 号的意义 符 号 意义 ＊ 逻辑与 ＋ 逻辑或 ～ 至 （配 合 ,”[ ]n”逻辑符 号内 部使 用 ） ( ) 优 先级 [ ]n [ ]内 任意n 个 ，n≥ 1 T 普 通 报 警 类 （如 烟 感 ，温 感 ，复合 探 测 器 之 烟 报 警 ，手 动 报 警 按钮 等） M 模 块 或 借 用 R 反馈 信号（模 块 或 借 用 类 ） F 复合...
