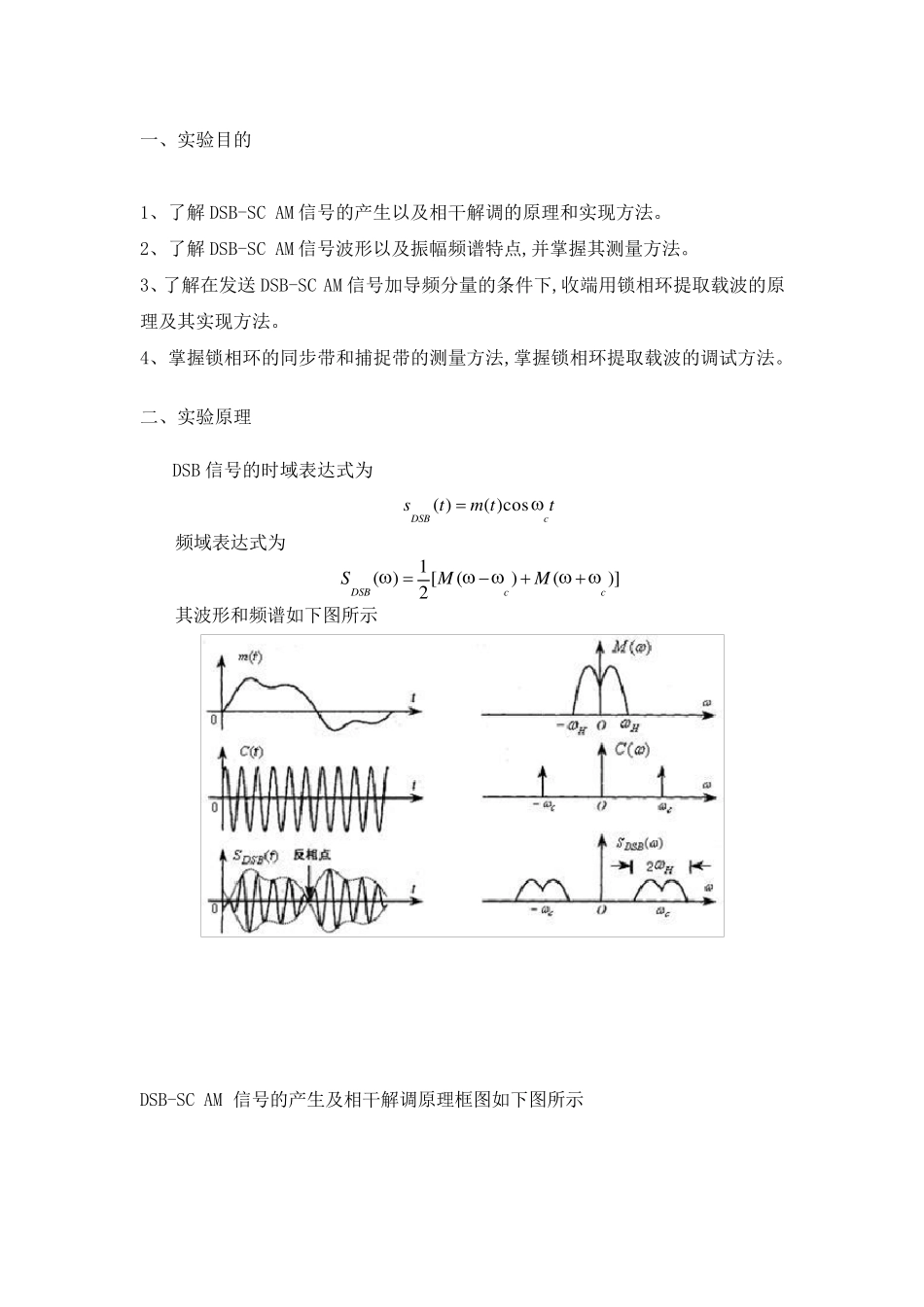

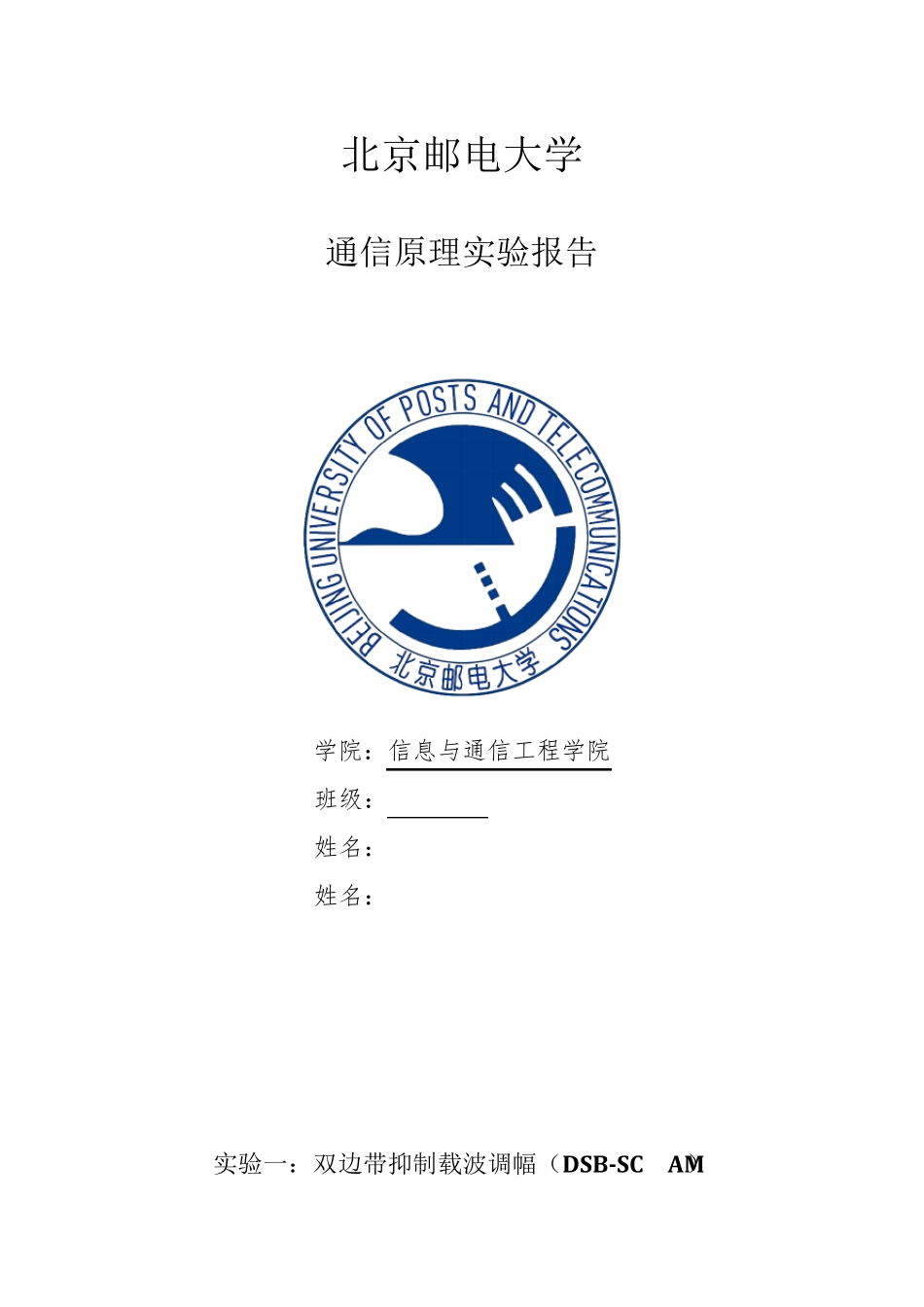

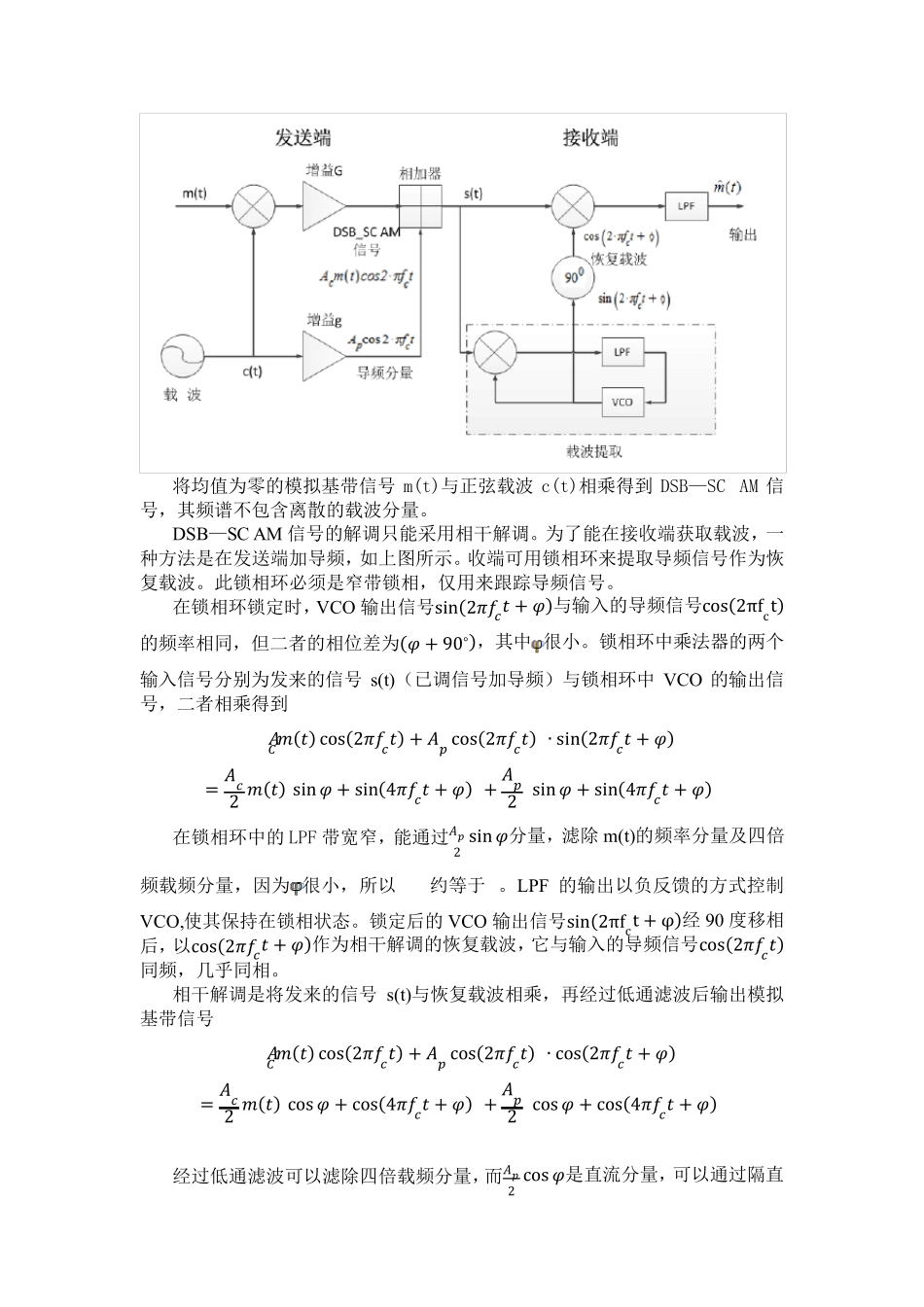

北京邮电大学 通信原理实验报告 学院：信息与通信工程学院 班级： 姓名： 姓名： 实验一：双边带抑制载波调幅（DSB-SC AM） 一、实验目的 1、了解 DSB-SC AM 信号的产生以及相干解调的原理和实现方法。 2、了解 DSB-SC AM 信号波形以及振幅频谱特点,并掌握其测量方法。 3、了解在发送 DSB-SC AM 信号加导频分量的条件下,收端用锁相环提取载波的原理及其实现方法。 4、掌握锁相环的同步带和捕捉带的测量方法,掌握锁相环提取载波的调试方法。 二、实验原理 DSB 信号的时域表达式为 ( )( )cosDSBcstm tt 频域表达式为 1( )[()()]2DSBccSMM 其波形和频谱如下图所示 DSB-SC AM 信号的产生及相干解调原理框图如下图所示 将均值为零的模拟基带信号m(t)与正弦载波c(t)相乘得到DSB—SC AM 信号，其频谱不包含离散的载波分量。 DSB—SC AM 信号的解调只能采用相干解调。为了能在接收端获取载波，一种方法是在发送端加导频，如上图所示。收端可用锁相环来提取导频信号作为恢复载波。此锁相环必须是窄带锁相，仅用来跟踪导频信号。 在锁相环锁定时，VCO 输出信号sin(2ᵰᵅᵅᵆ + ᵱ)与输入的导频信号cos(2πfct)的频率相同，但二者的相位差为(ᵱ + 90°)，其中 很小。锁相环中乘法器的两个输入信号分别为发来的信号s(t)（已调信号加导频）与锁相环中 VCO 的输出信号，二者相乘得到 [ᵃᵃᵅ(ᵆ) cos(2ᵰᵅᵅᵆ) + ᵃᵅ cos(2ᵰᵅᵅᵆ)]∙ sin(2ᵰᵅᵅᵆ + ᵱ) = ᵃᵅ2 ᵅ(ᵆ)[sin ᵱ + sin(4ᵰᵅᵅᵆ + ᵱ)]+ ᵃᵅ2 [sin ᵱ + sin(4ᵰᵅᵅᵆ + ᵱ)] 在锁相环中的LPF 带宽窄，能通过ᵃᵅ2 sin ᵱ分量，滤除 m(t)的频率分量及四倍频载频分量，因为很小，所以约等于 。LPF 的输出以负反馈的方式控制VCO,使其保持在锁相状态。锁定后的VCO 输出信号sin(2πfct + φ )经 90 度移相后，以cos(2ᵰᵅᵅᵆ + ᵱ)作为相干解调的恢复载波，它与输入的导频信号cos(2ᵰᵅᵅᵆ)同频，几乎同相。 相干解调是将发来的信号s(t)与恢复载波相乘，再经过低通滤波后输出模拟基带信号 [ᵃᵃᵅ(ᵆ) cos(2ᵰᵅᵅᵆ) + ᵃᵅ cos(2ᵰᵅᵅᵆ)]∙ cos(2ᵰᵅᵅᵆ + ᵱ) = ᵃᵅ2 ᵅ(ᵆ)[cos ᵱ + cos(4ᵰᵅᵅᵆ + ᵱ)]+ ᵃᵅ2 [cos ᵱ + cos(4ᵰᵅᵅᵆ + ᵱ)] 经过低通滤波可以滤除四倍载频分量，而ᵃᵅ2 cos ᵱ是直流分量，可以通过隔直流电路...
