500电抗器安装施工的方案

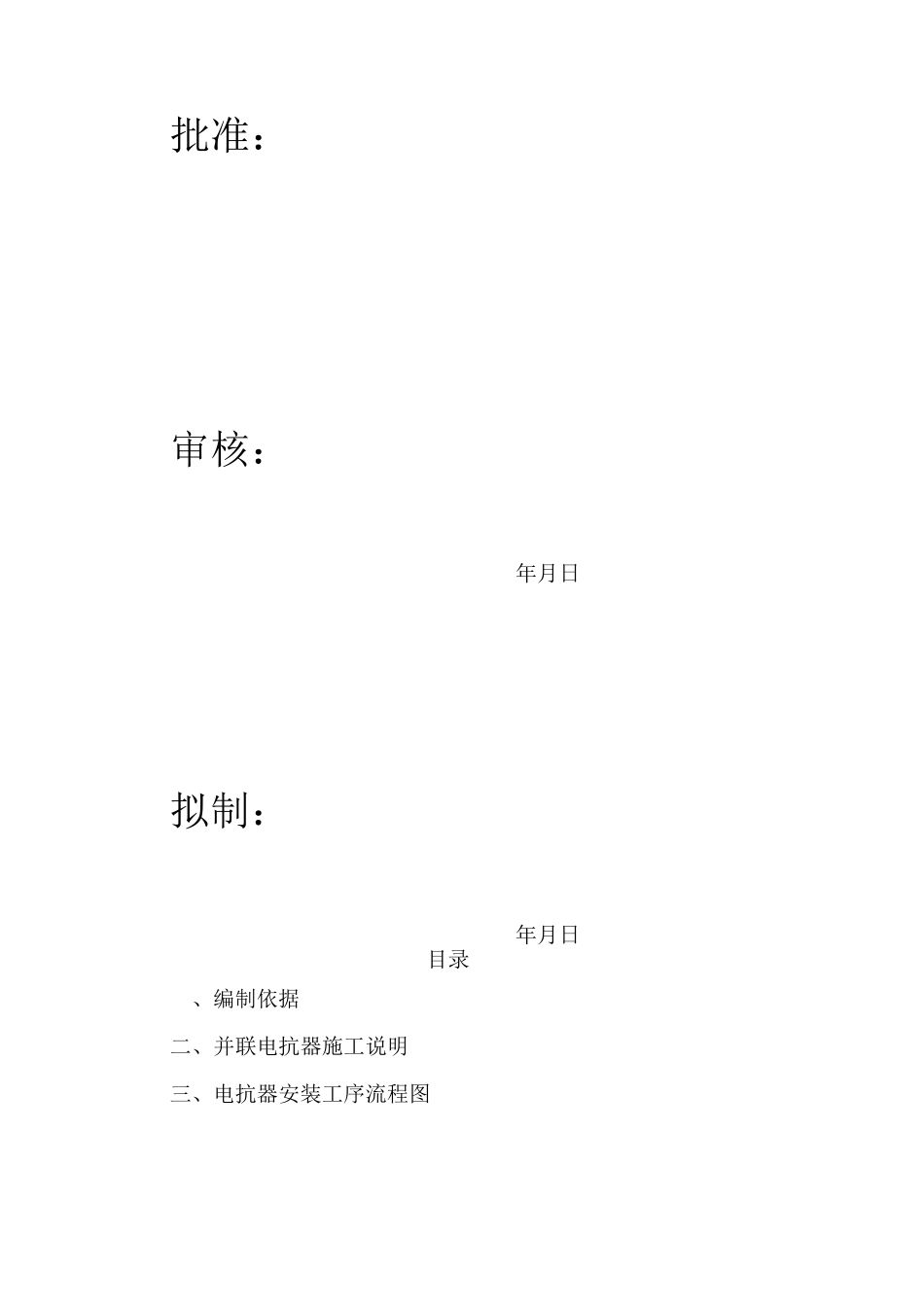

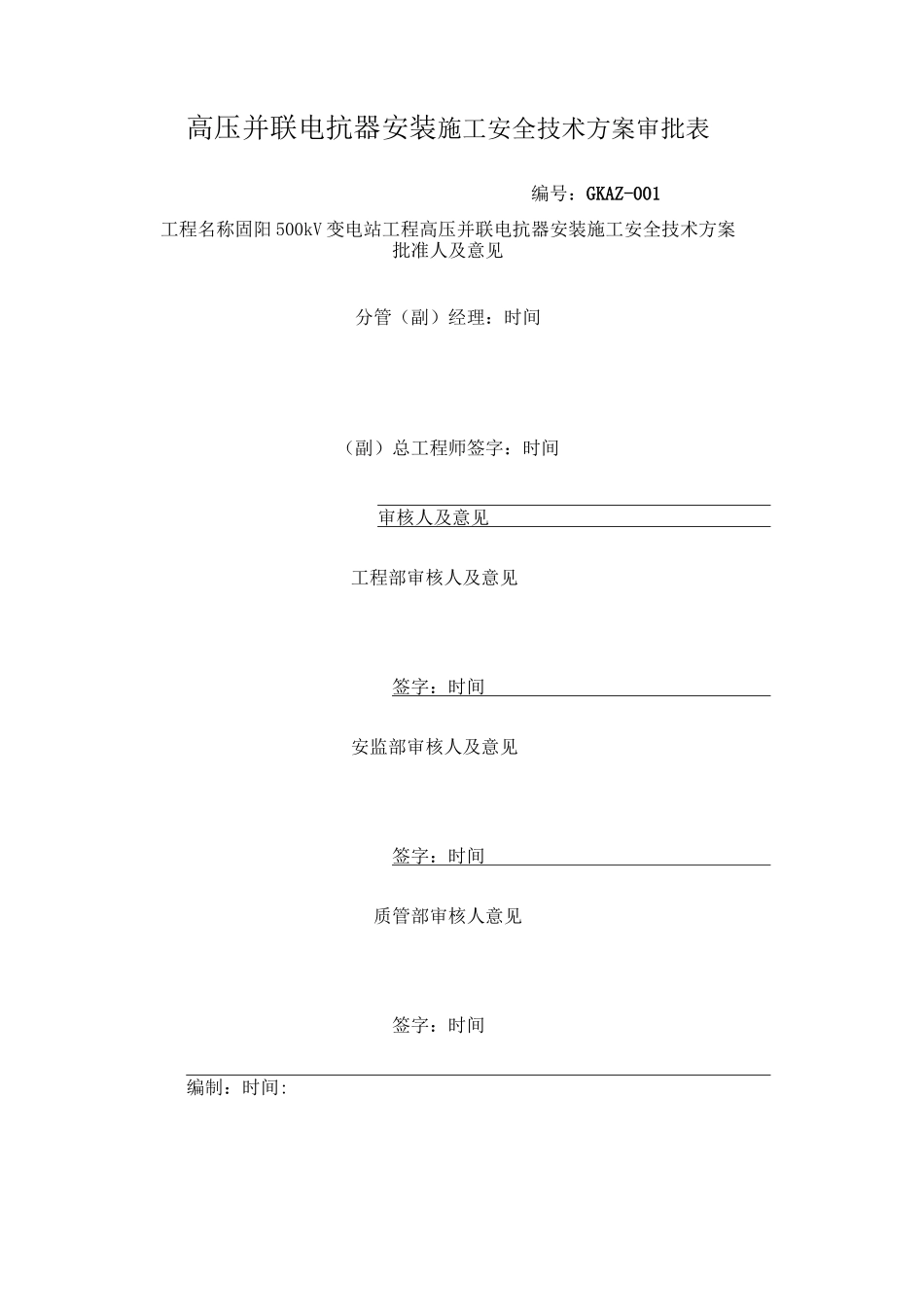

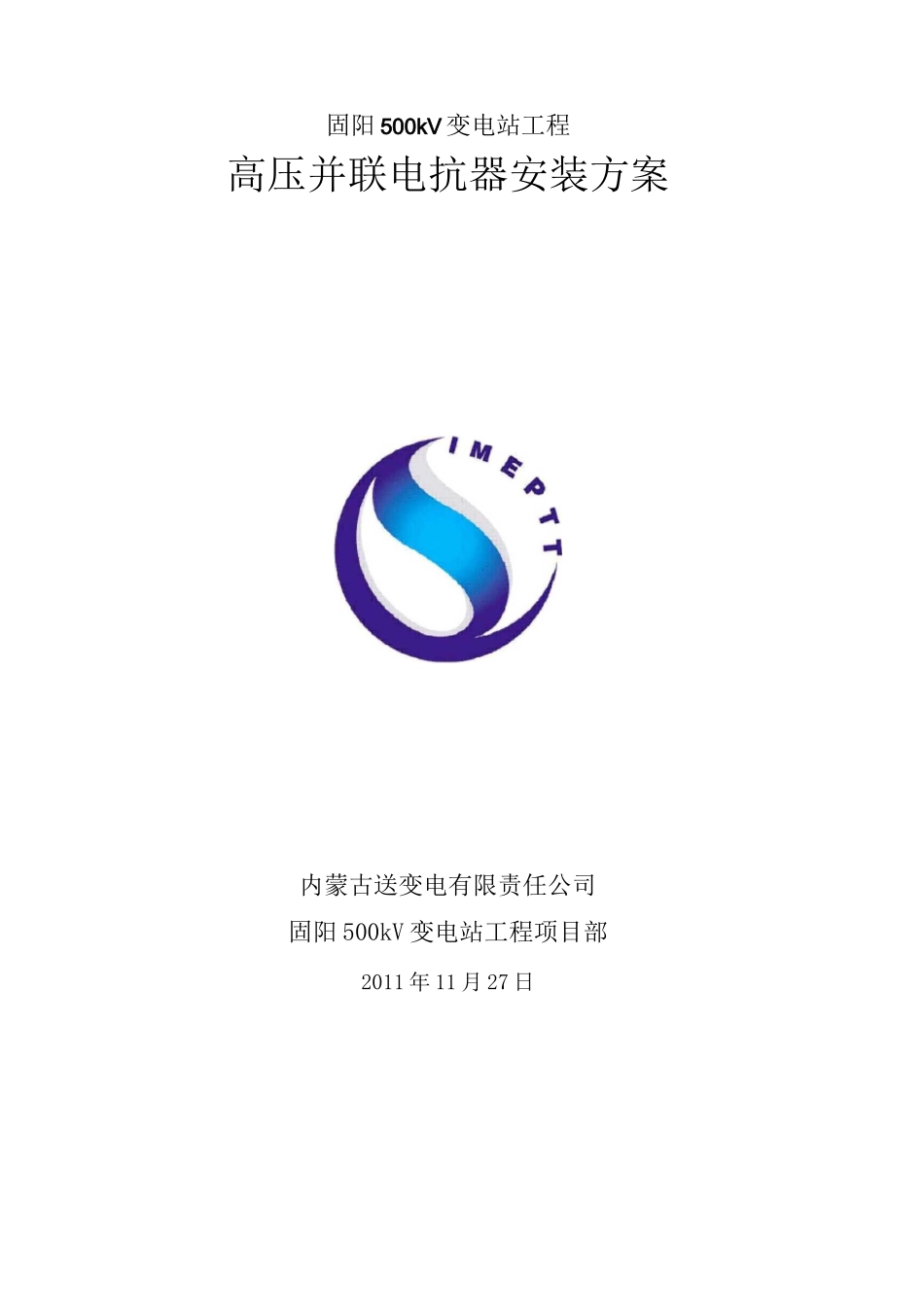

高压并联电抗器安装施工安全技术方案审批表编号：GKAZ-001工程名称固阳 500kV 变电站工程高压并联电抗器安装施工安全技术方案批准人及意见分管（副）经理：时间（副）总工程师签字：时间审核人及意见工程部审核人及意见签字：时间安监部审核人及意见签字：时间质管部审核人意见签字：时间编制：时间:固阳 500kV 变电站工程高压并联电抗器安装方案内蒙古送变电有限责任公司固阳 500kV 变电站工程项目部2011 年 11 月 27 日批准：审核：年月日拟制：年月日目录、编制依据二、并联电抗器施工说明三、电抗器安装工序流程图四、电抗器施工现场布置图五、电抗器施工工器具、设备一览表六、电抗器施工消防应急小组七、电抗器施工组织机构八、电抗器安装施工质量保证措施九、电抗器安装施工安全保证措施固阳 500kV 变电站工程高压并联电抗器安装施工安全技术方案1、编制依据《电气安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010《固阳 500kV 变电站 500kV 配电装置安装施工图纸》《厂家出厂技术资料》《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-2002《电力建设安全健康与环境管理工作规定》国网公司《电力建设安全工作规程》（变电所部分）DL5009.3-1997。《输变电工程建设标准强制性条文》实施管理规程 Q/GDW248-20082、并联电抗器施工说明2.1、结构特征2.1.1 本电抗器为西安西电变压器有限责任公司生产的型号 BKD-40000/500 母线并联电抗器。本产品采用单柱加两旁轭铁心式结构，铁心柱是一个有间隙的铁心，铁心柱外套有接地屏和线圈。2.1.2 电抗器铁心饼间的交变磁通所产生的强大的电磁力会导致较大的振动和噪声，为减小振动和噪声，本产品在压紧装置中采用了强有力的特制碟形弹簧，并始终保持一定的压力。2.1.3 线圈结构型式为多层圆筒式结构，线圈与铁心柱之间放置了接地屏，层式线圈结构，电场分布均匀。首末端静电屏保证了线圈具有良好的耐冲击能力。2.1.4 油箱采用钟罩式结构。油箱应承受真空压力 133Pa 和正压9.8kPa 的机械强度试验，油箱不得有损伤和不允许的永久变形。2.1.5 散热器采用可拆式宽片散热器，与油箱的连接分两种形式：一种是通过联管和箱壁上的管街头连接，另一种是直接与箱壁上的管接头连接，具体参见产品图纸。2.1.6 下节油箱底部支架有固定孔以便将电抗器通过螺栓固定在基础上，并提供标准地脚螺栓，由用户按图纸中的尺寸安装。2.2、验收2.2.1 到货验收2.2....
