悬挑硬防护施工方案

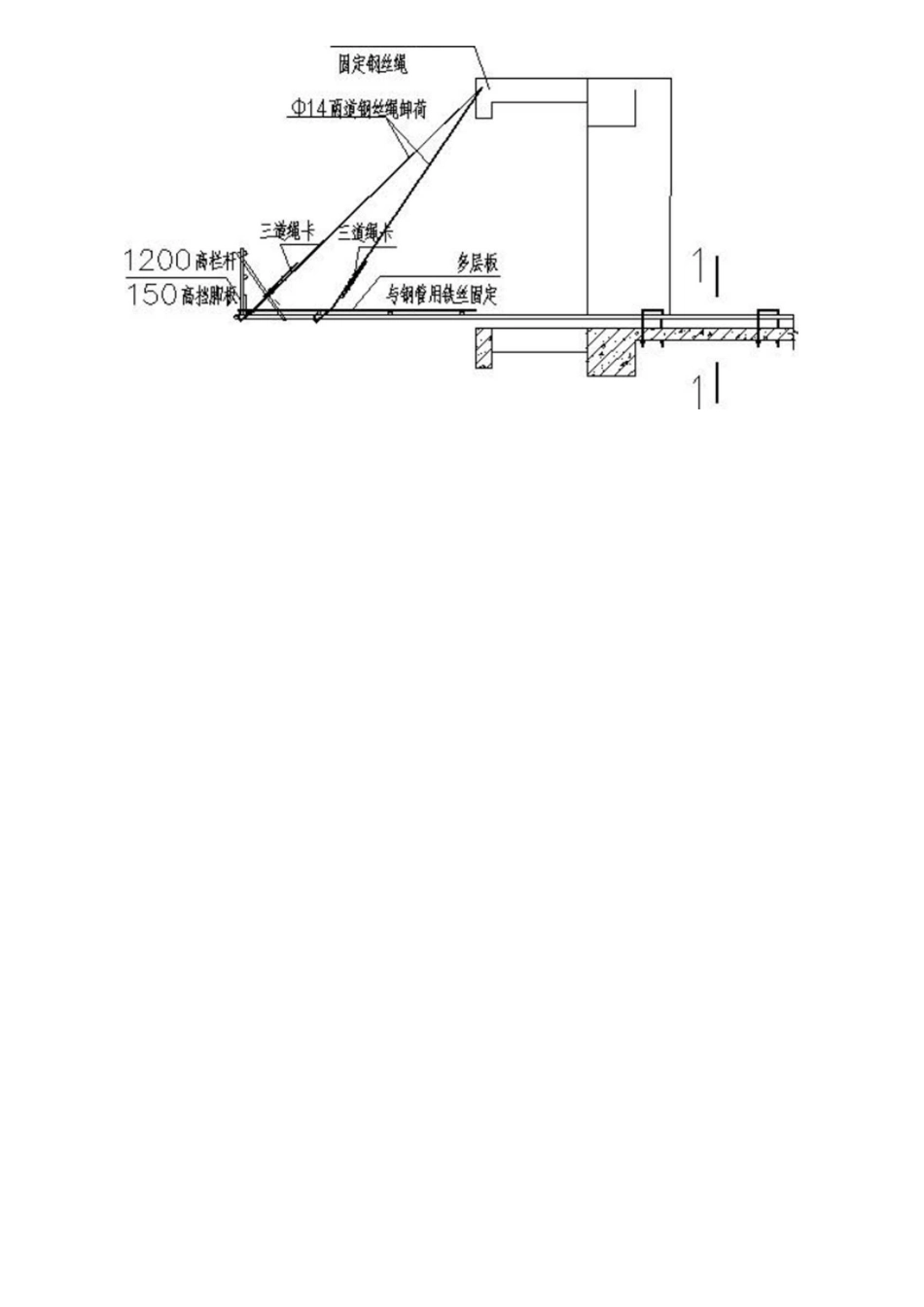

工部_、工程概况********X 程位于成都市。总建筑面积 256000 平方米，其中地下建筑面积为 56000 平方米，地上建筑面积为 200000 平方米，地下为 4 层，高度为 24 米,3、4 号楼为住宅楼，分别 34 层和 38 层，建筑高度为 100 米。1、2 号楼为办公楼，1号楼 45 层，建筑高度为 152 米，2 号楼 40 层，高度 135 米。二、编制依据1、*****施工组织设计2、******施工图纸3、建筑施工安全检查标准4、建筑施工高处作业安全技术规范5、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)6、建筑施工手册7、钢结构设计规范(GB50017-2003)8、建筑结构荷载规范(GB50009-2001)根据施工现场情况,3、4 号楼在 14 层处搭设一道水平挑防护，外挑长度 4500。1、2 号楼在 17 层、33 层分别搭设一道水平挑防护，外挑长度 4500o1、材料准备搭设挑防护的主梁釆用① 48*3.0 钢管，长度 6 米。次梁采用 048*3.0 钢管，用扣件固定，钢丝绳釆用直径 14 的钢丝绳。次梁上铺设脚手板和密目网。主梁锚固采用预埋压环钢筋，直径 16 圆钢，没有预埋的部位采用 I】形螺栓加双螺帽固定，并垫一块 3 厚的钢板。所有材料必须有材质合格证明，钢管不得有裂纹及变形。材料进场必须经过监理单位验收合格后方可投入使用。2、机械准备使用的机械主要有塔机、施工电梯、钢筋弯曲机、截断机、扳手、力矩扳手、焊机等。3、人员准备架工进场后必须先进行安全教育，必须持证上岗，搭设过程中注意人员固定,不得随意更换。4、其他准备搭设前要做好预留预埋工作，尤其是钢管穿剪力墙的位置，要注意预留套筒的保护，防止钢管不能穿过。、悬挑硬防护做法1、悬挑做法利用 6111 的钢管从楼面悬挑出 4.5111,钢管通过卡环与主体结构的板面或梁固定，主梁钢管上铺上水平钢管，用扣件将钢管与钢管卡紧，钢管上满铺密目式安全网和脚手板。在悬挑钢梁的端部设置不低于 1.2m 的栏杆，下口设 150 高挡脚板，如下图所示BP2、悬挑钢管与主体结构的固定根据现场实际，卡环的固定分两种情况：（1）无法预埋的卡环，釆取在楼板上开孔，孔径 2011U11,利用直径 16mmU 形螺栓、3mm 厚钢垫板和木楔将悬挑钢梁固定。（2）未施工的楼层，釆取在梁及楼板上提前预埋直径 16mm 圆钢，用扎丝将卡环与板的底筋绑扎在一起，并点焊进行固定，在卡环弯折部分加一根横向的 16 的螺纹钢筋与板筋进行绑扎。穿钢管后利用木楔将悬挑钢梁固定。（3）预埋在楼板和梁上...
