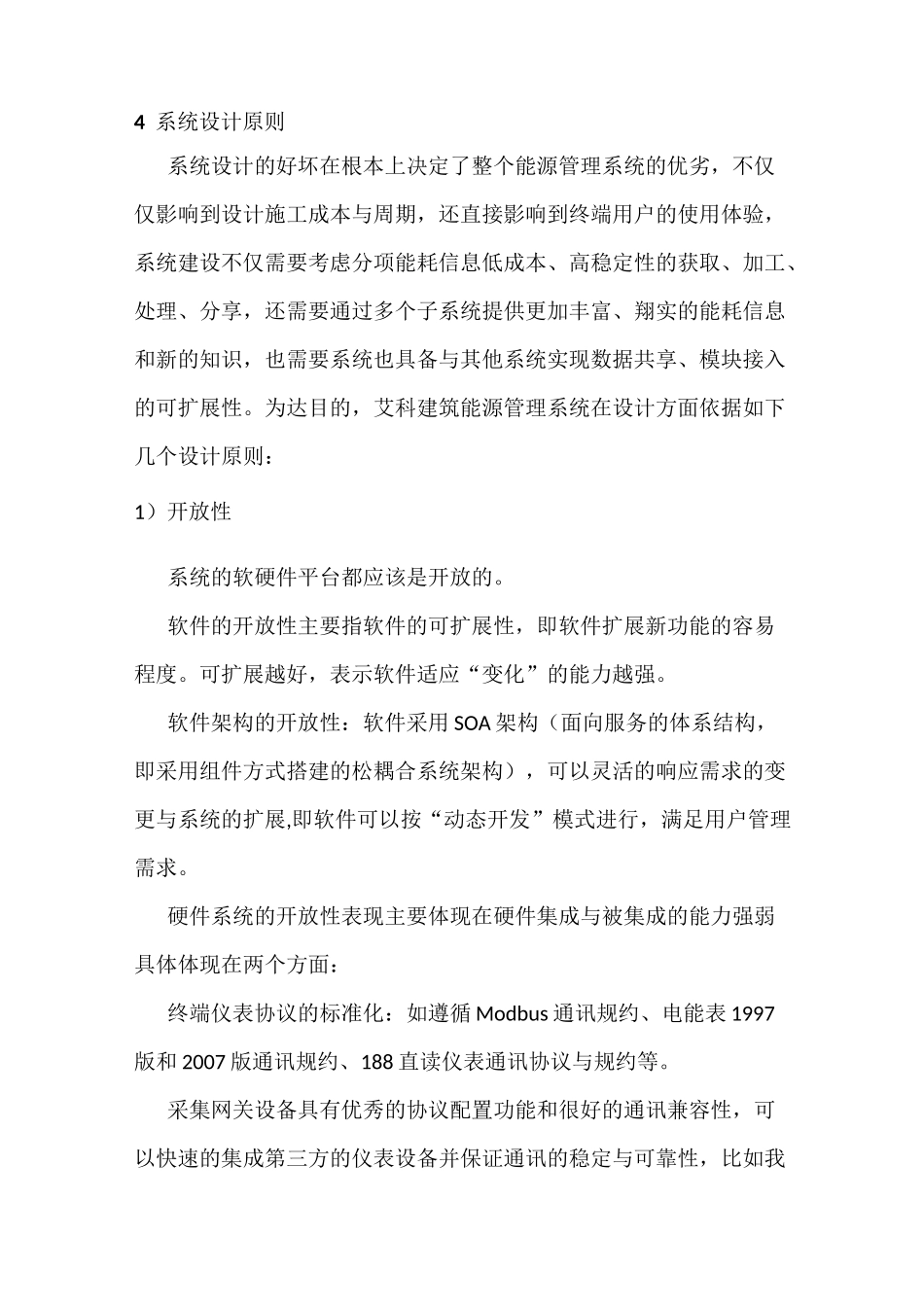

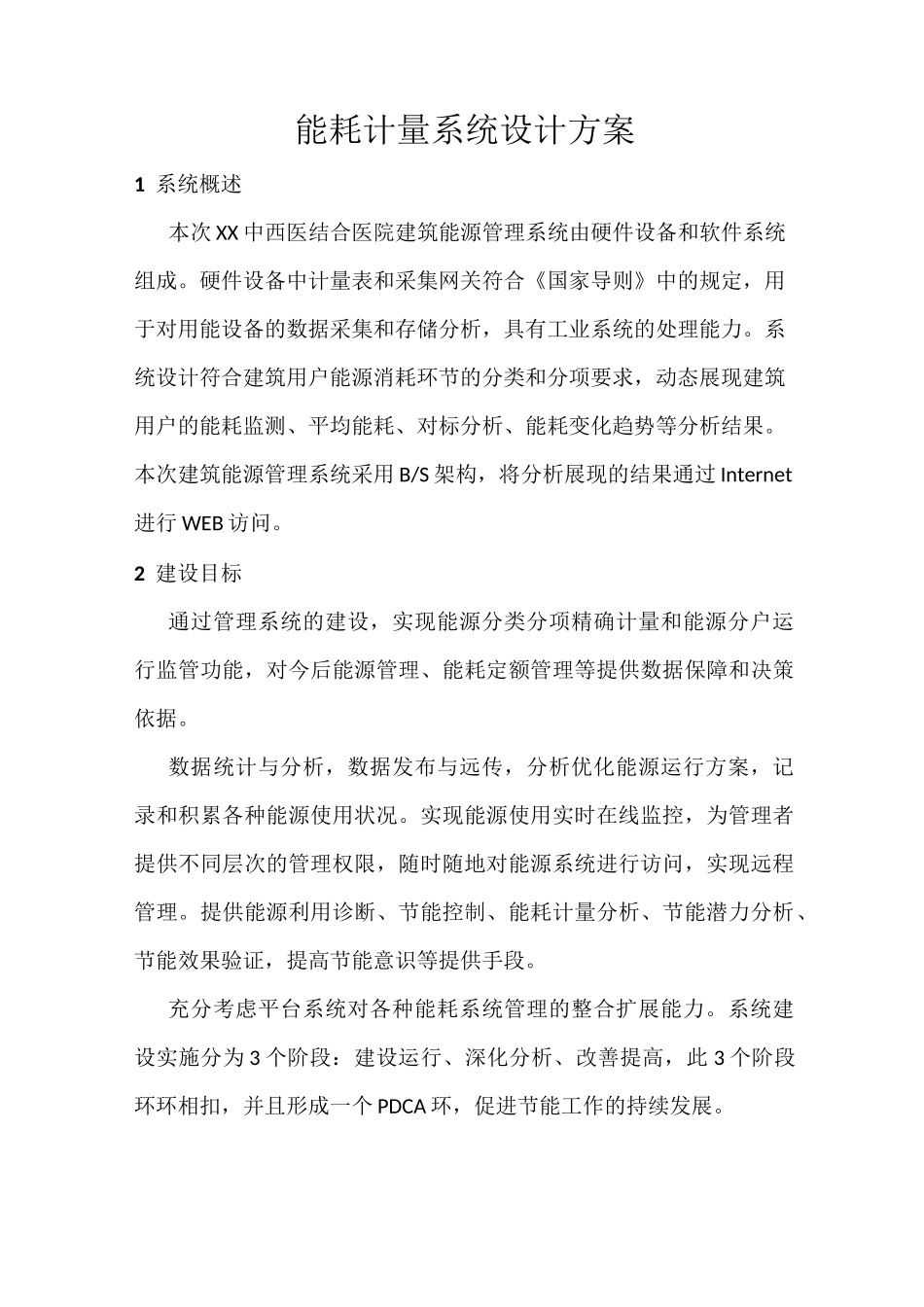

能耗计量系统设计方案1 系统概述本次 XX 中西医结合医院建筑能源管理系统由硬件设备和软件系统组成。硬件设备中计量表和采集网关符合《国家导则》中的规定，用于对用能设备的数据采集和存储分析，具有工业系统的处理能力。系统设计符合建筑用户能源消耗环节的分类和分项要求，动态展现建筑用户的能耗监测、平均能耗、对标分析、能耗变化趋势等分析结果。本次建筑能源管理系统采用 B/S 架构，将分析展现的结果通过 Internet进行 WEB 访问。2 建设目标通过管理系统的建设，实现能源分类分项精确计量和能源分户运行监管功能，对今后能源管理、能耗定额管理等提供数据保障和决策依据。数据统计与分析，数据发布与远传，分析优化能源运行方案，记录和积累各种能源使用状况。实现能源使用实时在线监控，为管理者提供不同层次的管理权限，随时随地对能源系统进行访问，实现远程管理。提供能源利用诊断、节能控制、能耗计量分析、节能潜力分析、节能效果验证，提高节能意识等提供手段。充分考虑平台系统对各种能耗系统管理的整合扩展能力。系统建设实施分为 3 个阶段：建设运行、深化分析、改善提高，此 3 个阶段环环相扣，并且形成一个 PDCA 环，促进节能工作的持续发展。节能监管体系总体建设规划图将中西医结合医院的用电系统的电能数据、用水数据通过远程手段采集和传输到数据中心，从而实现具有实时数据采集、远程传输动态显示、科学分析和预测、日常报表管理等功能。3 设计依据与技术规范《节能监测技术通则》GB/T15316-1994；《电能计量装置技术管理规程》DL/T448—2000；《电子远传水表》CJ/T224-2006；《热量表》CJ128-2007；《智能建筑设计标准》GB/T50314-2006；《多功能电能表》DL/T614-1997；《多功能电能表通信规约》DL/T645-1997；《户用计量仪表数据传输技术条件》CJ/T188-2004；《电能计量装置技术管理规程》DL/T448-2000；《电测量及电能计量装置设计技术规程》DL/T5137-2001；《电能计量装置安装接线规则》DL/T825-2002；《电气装置安装工程电缆线路施工及验收规范》GB50168-2006。4 系统设计原则系统设计的好坏在根本上决定了整个能源管理系统的优劣，不仅仅影响到设计施工成本与周期，还直接影响到终端用户的使用体验，系统建设不仅需要考虑分项能耗信息低成本、高稳定性的获取、加工、处理、分享，还需要通过多个子系统提供更加丰富、翔实的能耗信息和新的知识，也需要系统也具备与其他系统实现数据共享、模块接入...
