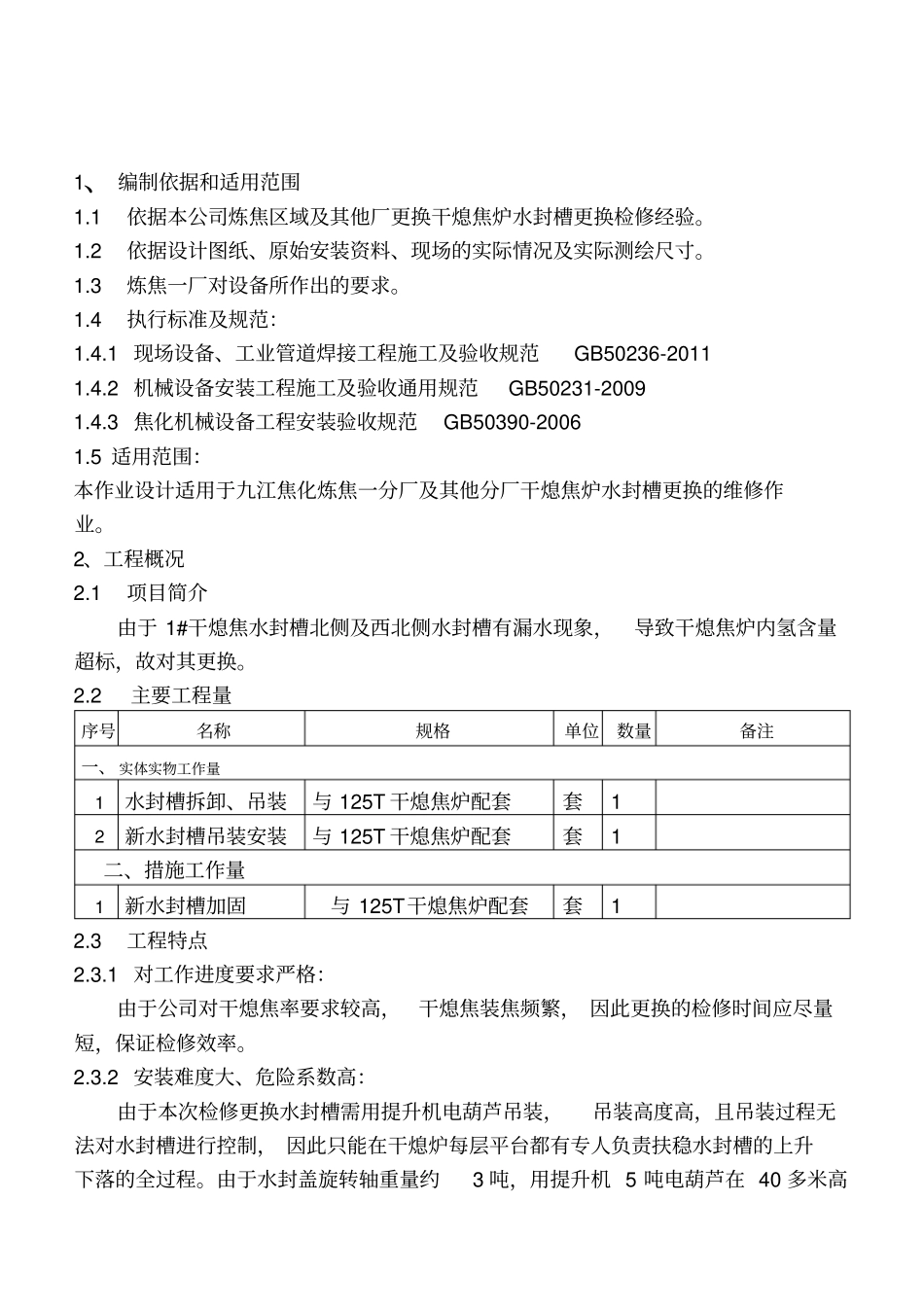

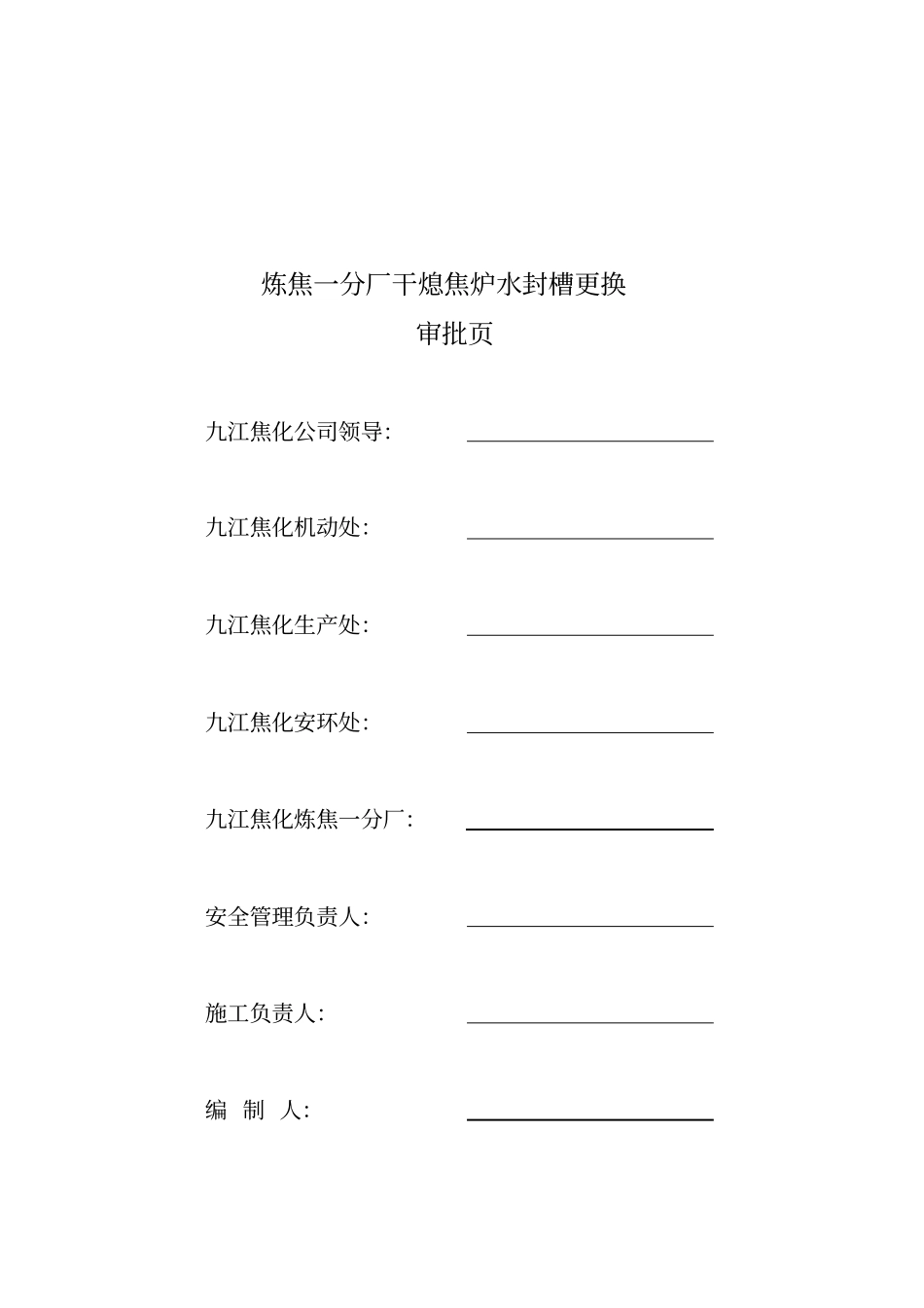

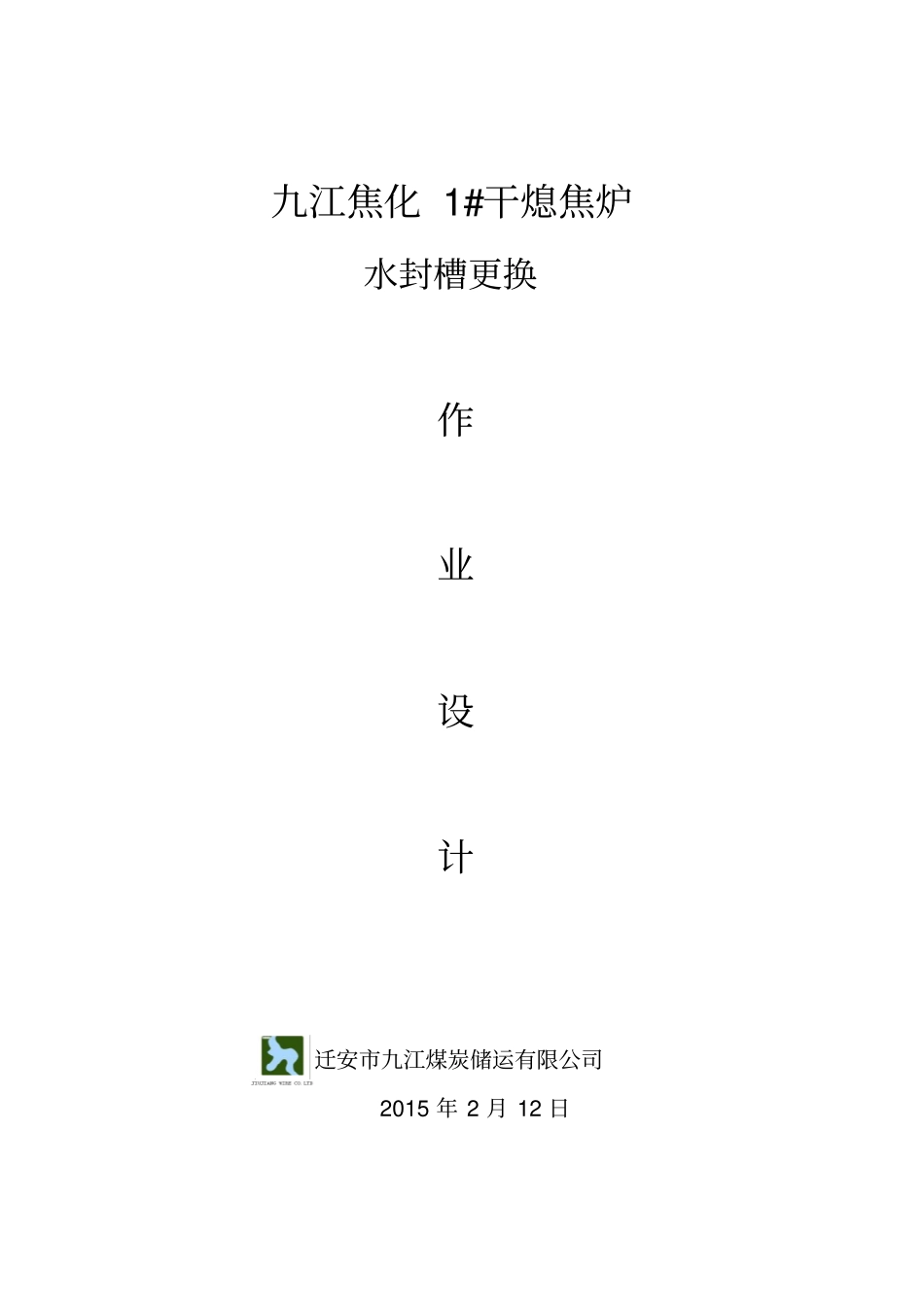

九江焦化 1#干熄焦炉水封槽更换作业设计迁安市九江煤炭储运有限公司2015 年 2 月 12 日炼焦一分厂干熄焦炉水封槽更换审批页九江焦化公司领导：九江焦化机动处：九江焦化生产处：九江焦化安环处：九江焦化炼焦一分厂：安全管理负责人：施工负责人：编 制 人：1、 编制依据和适用范围1.1 依据本公司炼焦区域及其他厂更换干熄焦炉水封槽更换检修经验。1.2 依据设计图纸、原始安装资料、现场的实际情况及实际测绘尺寸。1.3 炼焦一厂对设备所作出的要求。1.4 执行标准及规范：1.4.1 现场设备、工业管道焊接工程施工及验收规范GB50236-2011 1.4.2 机械设备安装工程施工及验收通用规范GB50231-2009 1.4.3 焦化机械设备工程安装验收规范GB50390-2006 1.5 适用范围：本作业设计适用于九江焦化炼焦一分厂及其他分厂干熄焦炉水封槽更换的维修作业。2、工程概况2.1 项目简介由于 1#干熄焦水封槽北侧及西北侧水封槽有漏水现象，导致干熄焦炉内氢含量超标，故对其更换。2.2主要工程量序号名称规格单位数量备注一、 实体实物工作量1 水封槽拆卸、吊装与 125T 干熄焦炉配套套1 2 新水封槽吊装安装与 125T 干熄焦炉配套套1 二、措施工作量1 新水封槽加固与 125T干熄焦炉配套套1 2.3 工程特点2.3.1 对工作进度要求严格：由于公司对干熄焦率要求较高，干熄焦装焦频繁， 因此更换的检修时间应尽量短，保证检修效率。2.3.2 安装难度大、危险系数高：由于本次检修更换水封槽需用提升机电葫芦吊装，吊装高度高，且吊装过程无法对水封槽进行控制， 因此只能在干熄炉每层平台都有专人负责扶稳水封槽的上升下落的全过程。由于水封盖旋转轴重量约3 吨，用提升机 5 吨电葫芦在 40 多米高空吊装危险系数很大。3 施工进度计划整个更换过程为时约9 小时，具体施工进度计划见下表: 工程进度第 1 天第 2 天8-9 9-10 10-11 11-12 8-9 9-10 10-11 11-12 13-14 14-15 15-16 16-17 18-19 工具材料 、备件准备（4 小时）装入装置分离（0.2 小时）水封槽螺栓拆除（0.5 小时）闭路循环管线拆除（0.5 小时）炉盖台车移位（0.2 小时）旧水封槽吊出（2 小时）清理水封槽安装面(0.5小时 ) 新水封槽回装（2 小时）水封槽调整（1 小时）炉口封闭（0．5 小时）冷却水管道连接（0.5 小时）台车连接（0.5 小时）试车（0.3 小时）现场 7S （0.3 小时）4 施工工序进度工序5 施工方法1、 生产准备停止装焦，全系...
