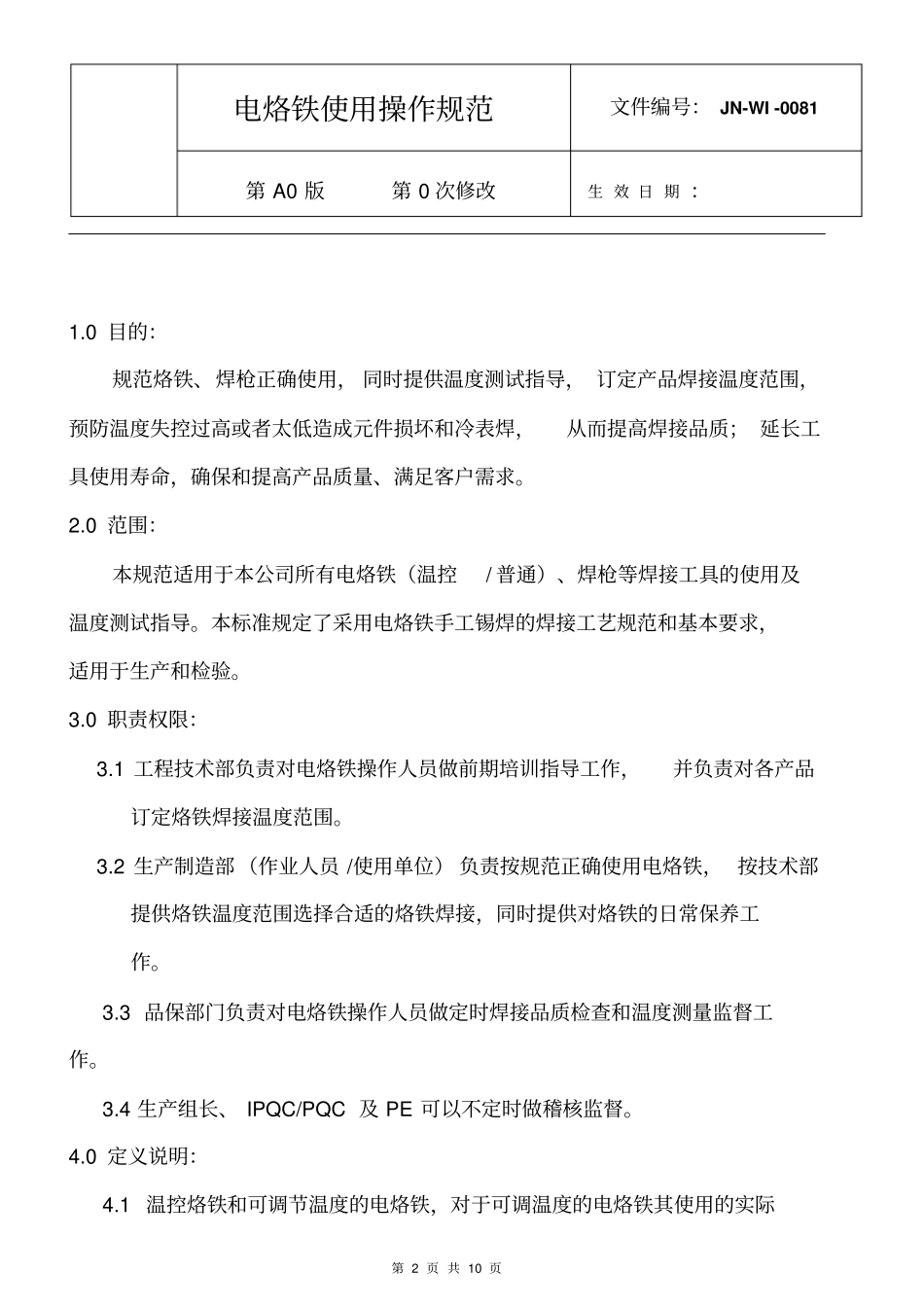

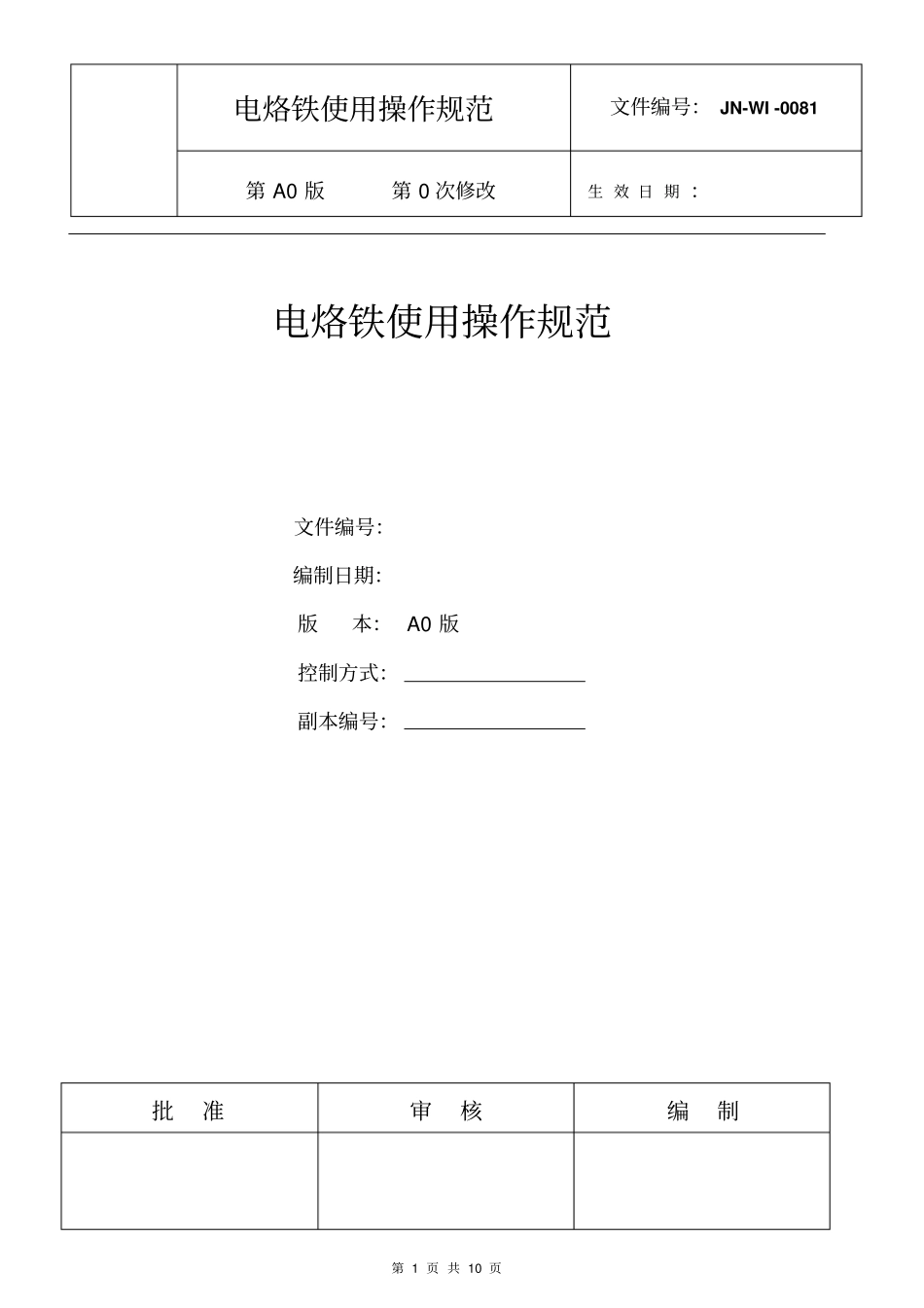

电烙铁使用操作规范文件编号： JN-WI -0081 第 A0 版第 0 次修改生 效 日 期 ：第 1 页 共 10 页电烙铁使用操作规范文件编号：编制日期：版本： A0 版控制方式：副本编号：批准审核编制电烙铁使用操作规范文件编号： JN-WI -0081 第 A0 版第 0 次修改生 效 日 期 ：第 2 页 共 10 页1.0 目的：规范烙铁、焊枪正确使用， 同时提供温度测试指导， 订定产品焊接温度范围，预防温度失控过高或者太低造成元件损坏和冷表焊，从而提高焊接品质； 延长工具使用寿命，确保和提高产品质量、满足客户需求。2.0 范围：本规范适用于本公司所有电烙铁（温控/ 普通）、焊枪等焊接工具的使用及温度测试指导。本标准规定了采用电烙铁手工锡焊的焊接工艺规范和基本要求，适用于生产和检验。3.0 职责权限：3.1 工程技术部负责对电烙铁操作人员做前期培训指导工作，并负责对各产品订定烙铁焊接温度范围。3.2 生产制造部（作业人员 /使用单位） 负责按规范正确使用电烙铁， 按技术部提供烙铁温度范围选择合适的烙铁焊接，同时提供对烙铁的日常保养工作。3.3 品保部门负责对电烙铁操作人员做定时焊接品质检查和温度测量监督工作。3.4 生产组长、 IPQC/PQC 及 PE 可以不定时做稽核监督。4.0 定义说明：4.1 温控烙铁和可调节温度的电烙铁，对于可调温度的电烙铁其使用的实际电烙铁使用操作规范文件编号： JN-WI -0081 第 A0 版第 0 次修改生 效 日 期 ：第 3 页 共 10 页温度必须在技术部提供的温度范围内。4.2 固定瓦数烙铁和不可调温的电烙铁，可参考借鉴如下（温度与瓦数对比表）选择合适的烙铁进行焊接作业。 4.2.1标示 20-25W，对应焊接温度200-250 度；标示 30-35W，对应焊接温度 250-300 度；4.2.2标示 40-45W，对应焊接温度280-350 度；标示 50W，对应焊接温度320-380 度；4.2.3标示 60W，对应焊接温度320-400 度；标示 75-80W，对应焊接温度350-400 度； 4.2.4标示 100W，对应焊接温度 380-450 度。5.0 程序正文：5.1 作业流程作业流程权责重要说明相关文件/记录工 程 技术部对首批生产的新产品做工艺确认与指导。作 业 指 导书工 程 技术部确定产品在装配焊接时需要的电烙铁的温度范围，确保产品装配品质。作 业 指 导书生 产 制造部生产制造部按技术部提供温度范围，根据产品材料特性选择合适瓦数的电烙铁进行焊接作业。作 业 指 导书品保部品质部...
