烟囱专项施工方案

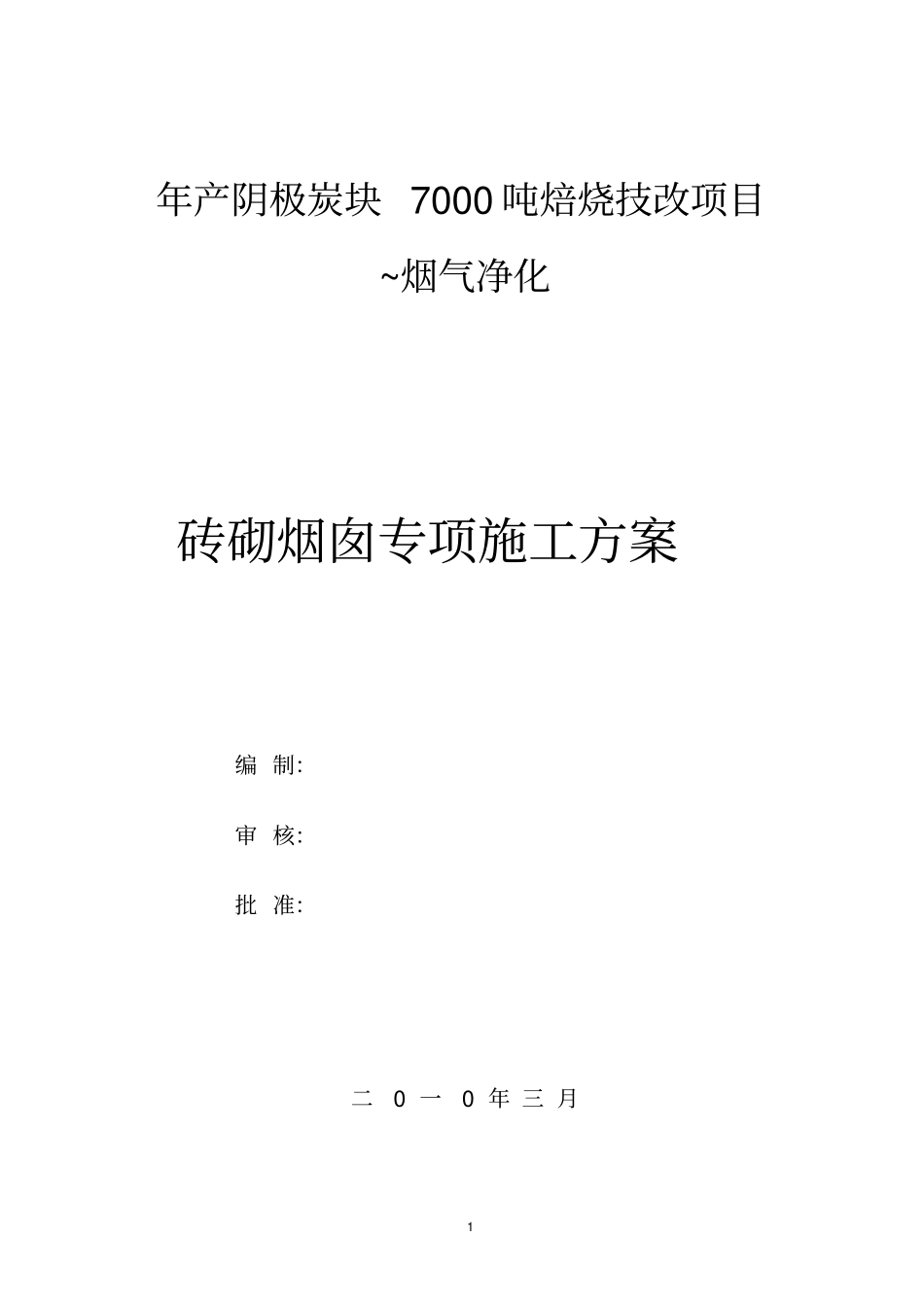

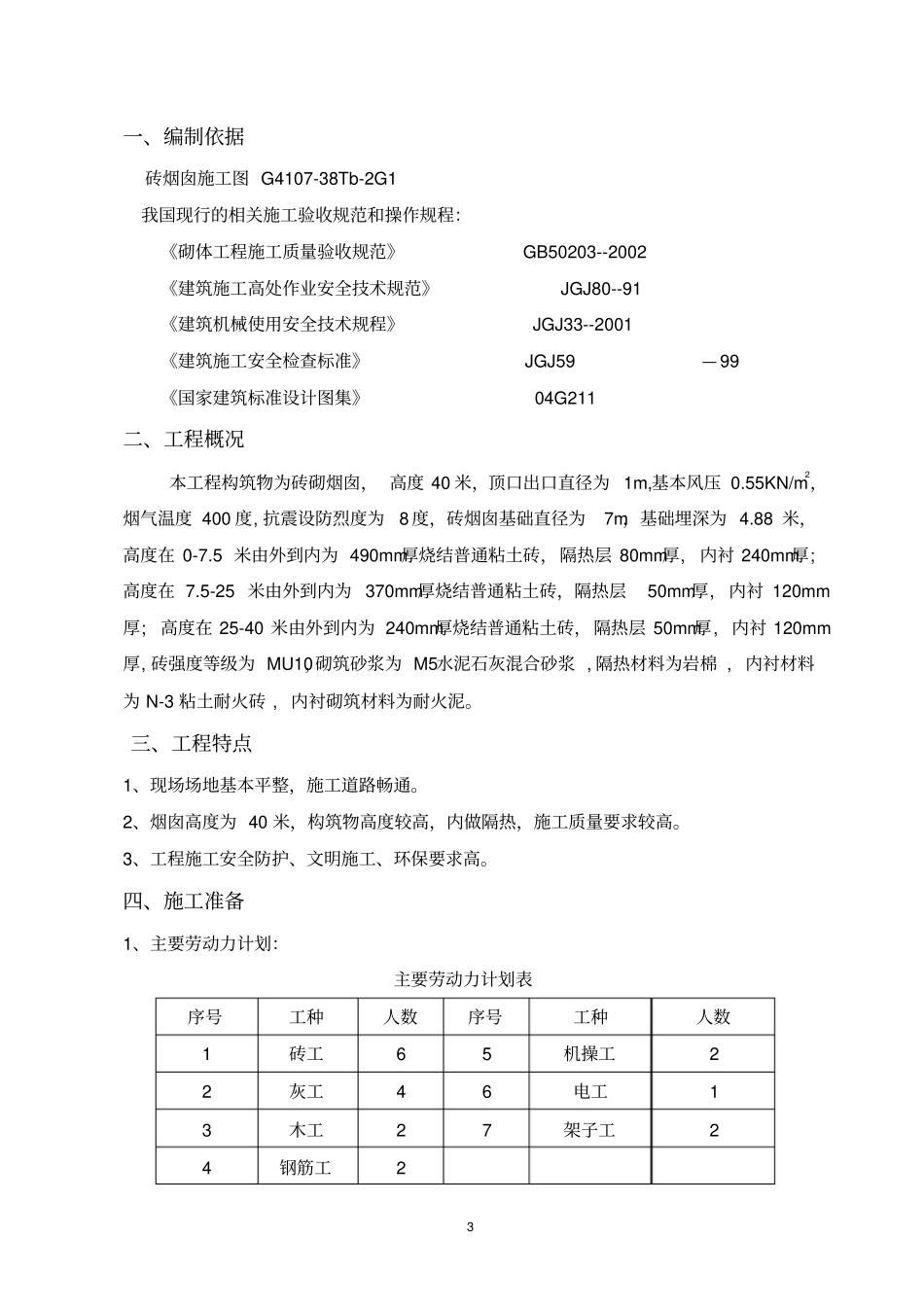

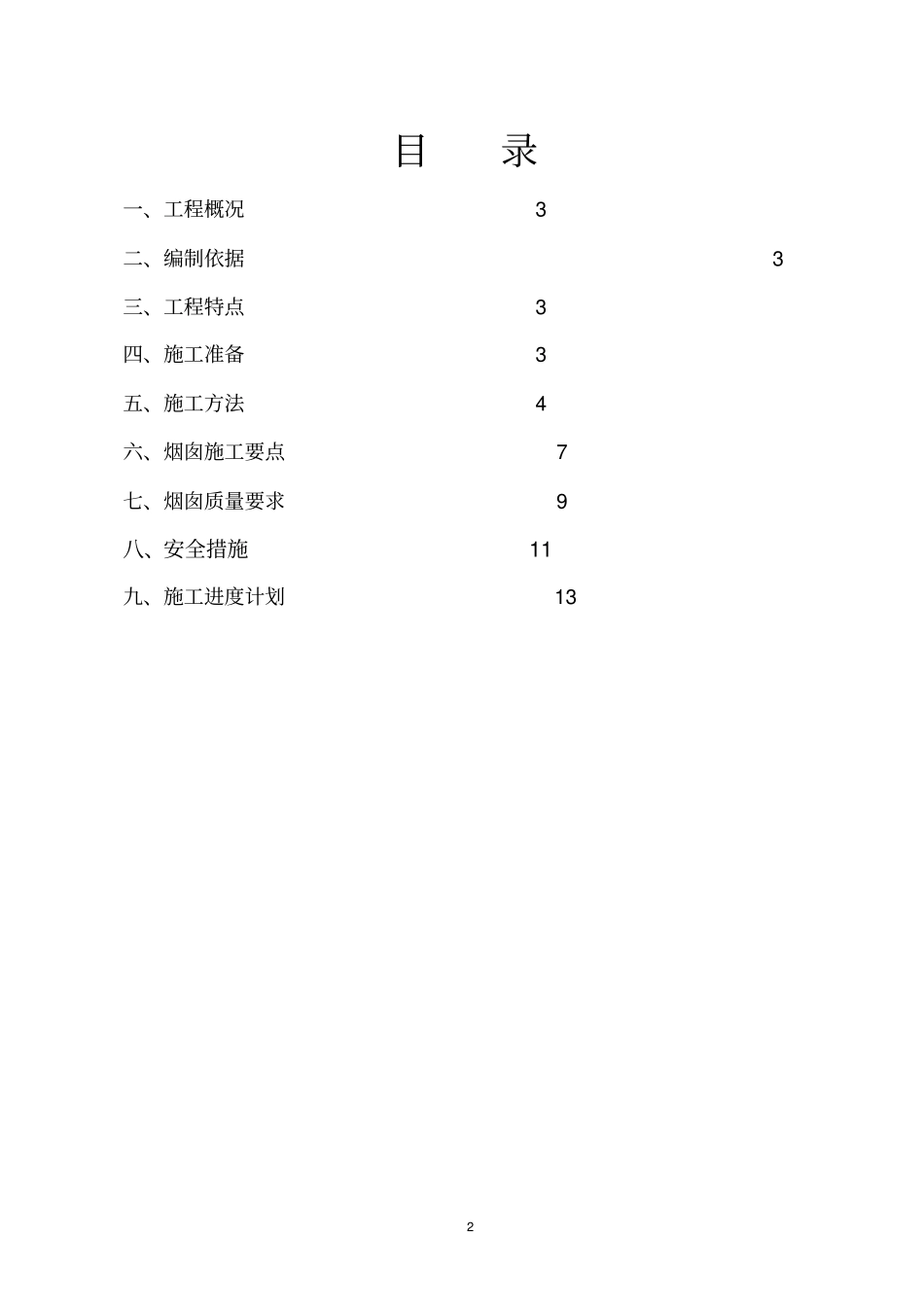

1 年产阴极炭块 7000 吨焙烧技改项目~烟气净化砖砌烟囱专项施工方案编 制：审 核：批 准：二0 一0 年 三 月2 目录一、工程概况 3 二、编制依据 3 三、工程特点 3 四、施工准备 3 五、施工方法 4 六、烟囱施工要点 7 七、烟囱质量要求 9 八、安全措施 11九、施工进度计划 13 3 一、编制依据砖烟囱施工图 G4107-38Tb-2G1 我国现行的相关施工验收规范和操作规程：《砌体工程施工质量验收规范》 GB50203--2002 《建筑施工高处作业安全技术规范》 JGJ80--91 《建筑机械使用安全技术规程》 JGJ33--2001 《建筑施工安全检查标准》 JGJ59— 99 《国家建筑标准设计图集》 04G211 二、工程概况本工程构筑物为砖砌烟囱， 高度 40 米，顶口出口直径为 1m,基本风压 0.55KN/m2，烟气温度 400 度, 抗震设防烈度为8 度，砖烟囱基础直径为7m，基础埋深为 4.88 米，高度在 0-7.5 米由外到内为 490mm厚烧结普通粘土砖，隔热层 80mm厚, 内衬 240mm厚;高度在 7.5-25 米由外到内为 370mm厚烧结普通粘土砖，隔热层50mm厚, 内衬 120mm厚; 高度在 25-40 米由外到内为 240mm厚烧结普通粘土砖，隔热层 50mm厚, 内衬 120mm厚, 砖强度等级为 MU10，砌筑砂浆为 M5水泥石灰混合砂浆 , 隔热材料为岩棉 , 内衬材料为 N-3 粘土耐火砖 , 内衬砌筑材料为耐火泥。三、工程特点1、现场场地基本平整，施工道路畅通。2、烟囱高度为 40 米，构筑物高度较高，内做隔热，施工质量要求较高。3、工程施工安全防护、文明施工、环保要求高。四、施工准备1、主要劳动力计划：主要劳动力计划表序号工种人数序号工种人数1 砖工6 5 机操工2 2 灰工4 6 电工1 3 木工2 7 架子工2 4 钢筋工2 4 2、主要施工程序工程主要施工程序：施工准备——测量放线——基础施工——烟囱砌筑施工3、主要机具设备投入计划 : （部分机具可根据现场实际情况进行调整）序号机具名称规 格功率单位数量1 井架台1 2 搅拌机台1 4、措施准备：材料上：首先物资部门从材料供应上必须满足砖烟囱施工。砂、砖、水泥等材料需经复检合格后方可投入使用。填充料、耐火材料等必须有产品质量证明书。施工员必须熟悉图纸，对施工中存在的问题及时与技术部沟通。及时了解近段时间的天气预报情况，在恶劣天气下不进行施工。五、施工方法 1 、砖烟囱的构造做法要求砖烟囱高度在40m，烟囱筒身用砖砌筑，烟囱筒壁外表面坡度为2.5%...
