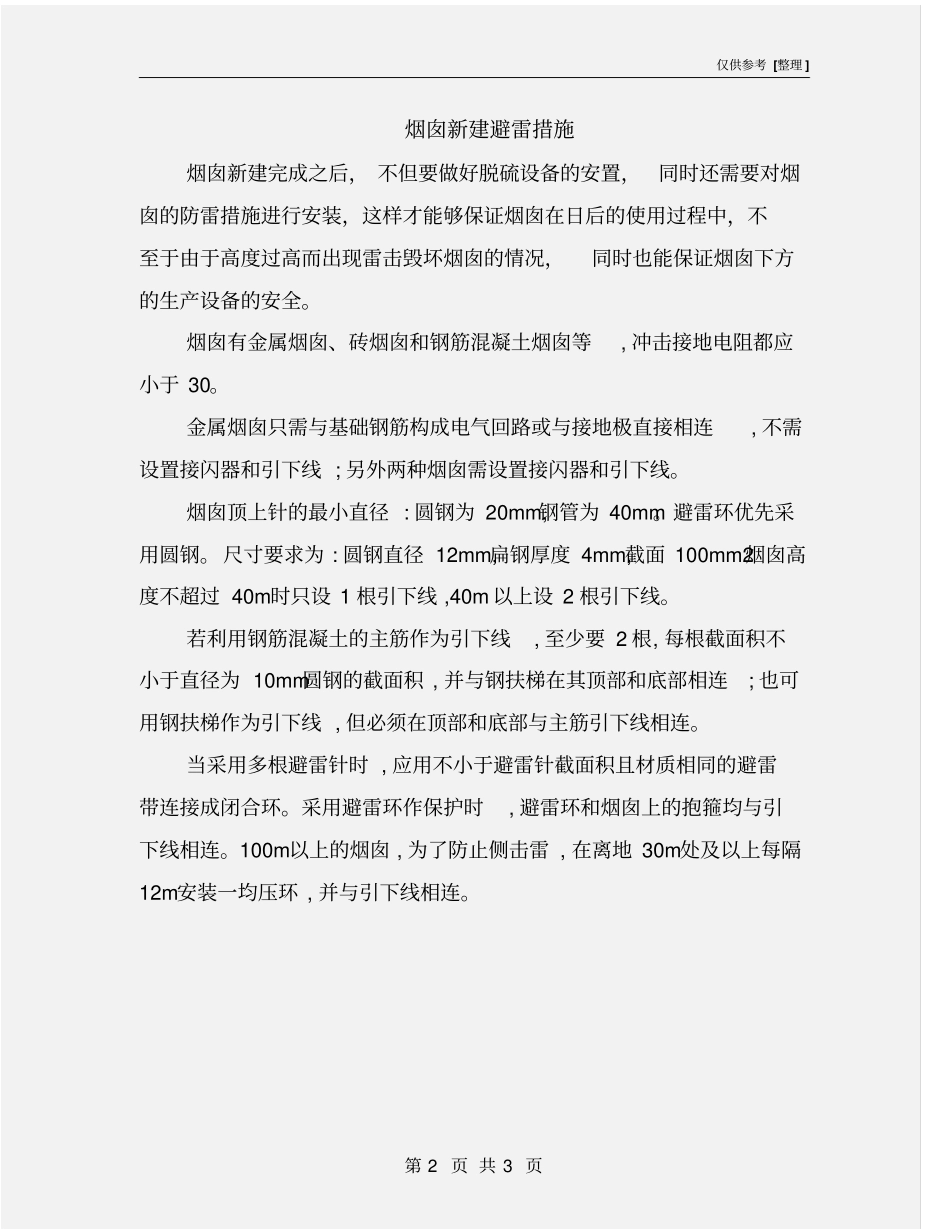

仅供参考 [整理 ] 第 1 页 共 3 页安全管理文书烟囱新建避雷措施日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 3 页烟囱新建避雷措施烟囱新建完成之后， 不但要做好脱硫设备的安置，同时还需要对烟囱的防雷措施进行安装，这样才能够保证烟囱在日后的使用过程中，不至于由于高度过高而出现雷击毁坏烟囱的情况，同时也能保证烟囱下方的生产设备的安全。烟囱有金属烟囱、砖烟囱和钢筋混凝土烟囱等, 冲击接地电阻都应小于 30。金属烟囱只需与基础钢筋构成电气回路或与接地极直接相连, 不需设置接闪器和引下线 ; 另外两种烟囱需设置接闪器和引下线。烟囱顶上针的最小直径 : 圆钢为 20mm,钢管为 40mm。避雷环优先采用圆钢。尺寸要求为 : 圆钢直径 12mm,扁钢厚度 4mm,截面 100mm2烟囱高度不超过 40m时只设 1 根引下线 ,40m 以上设 2 根引下线。若利用钢筋混凝土的主筋作为引下线, 至少要 2 根, 每根截面积不小于直径为 10mm圆钢的截面积 , 并与钢扶梯在其顶部和底部相连; 也可用钢扶梯作为引下线 , 但必须在顶部和底部与主筋引下线相连。当采用多根避雷针时 , 应用不小于避雷针截面积且材质相同的避雷带连接成闭合环。采用避雷环作保护时, 避雷环和烟囱上的抱箍均与引下线相连。100m以上的烟囱 , 为了防止侧击雷 , 在离地 30m处及以上每隔12m安装一均压环 , 并与引下线相连。仅供参考 [整理 ] 第 3 页 共 3 页安全管理文书整理范文，仅供参考！日期： __________________单位： __________________
