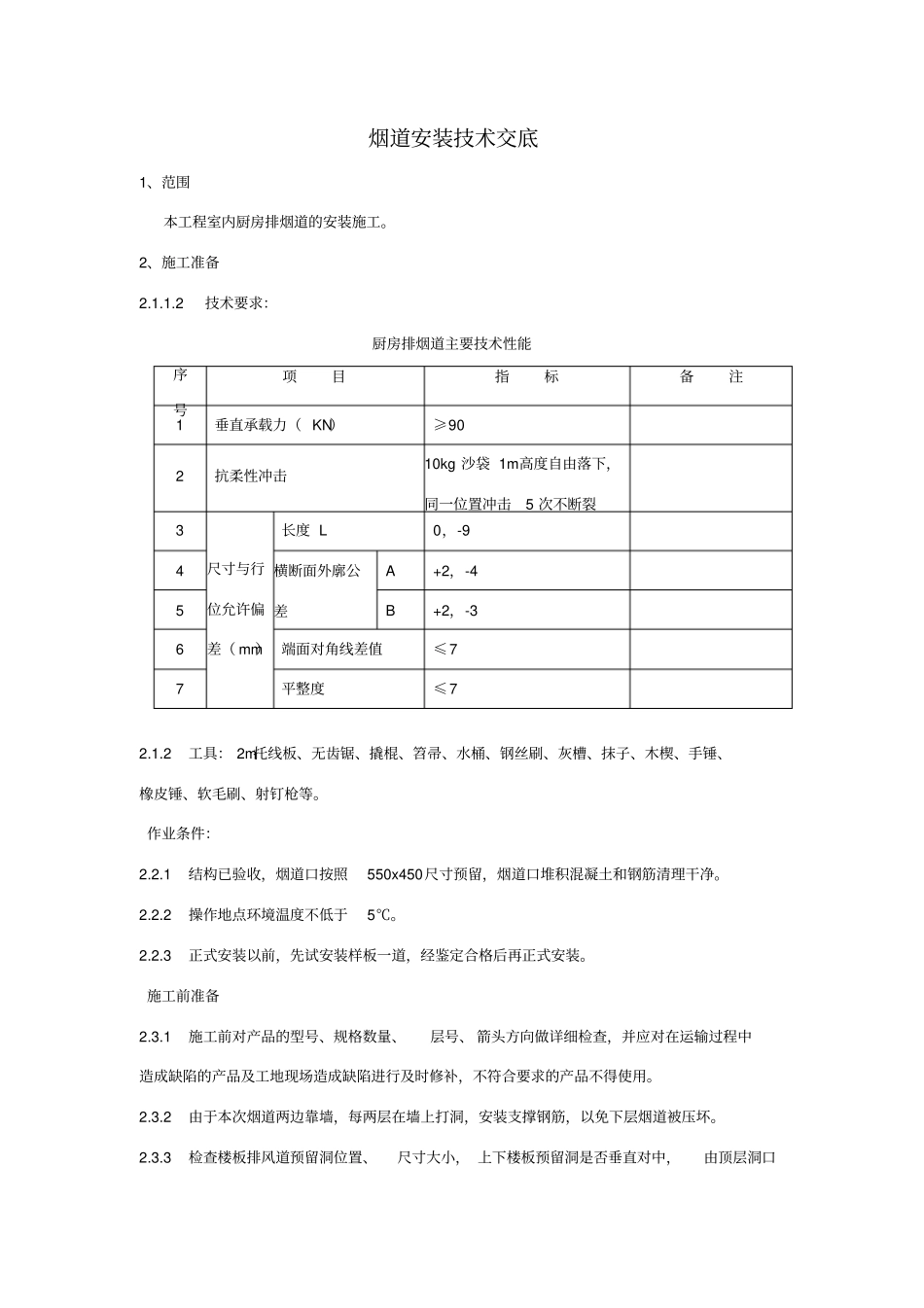

烟道安装技术交底

烟道安装技术交底1、范围本工程室内厨房排烟道的安装施工。2、施工准备2.1.1.2 技术要求：厨房排烟道主要技术性能序号项目指标备注1垂直承载力（ KN）≥902抗柔性冲击10kg 沙袋 1m高度自由落下，同一位置冲击5 次不断裂3尺寸与行位允许偏差（ mm）长度 L0，-94横断面外廓公差A+2，-45B+2，-36端面对角线差值≤77平整度≤72.1.2 工具： 2m托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、射钉枪等。作业条件：2.2.1 结构已验收，烟道口按照550x450尺寸预留，烟道口堆积混凝土和钢筋清理干净。2.2.2 操作地点环境温度不低于5℃。2.2.3 正式安装以前，先试安装样板一道，经鉴定合格后再正式安装。施工前准备2.3.1 施工前对产品的型号、规格数量、层号、 箭头方向做详细检查，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。2.3.2 由于本次烟道两边靠墙，每两层在墙上打洞，安装支撑钢筋，以免下层烟道被压坏。2.3.3 检查楼板排风道预留洞位置、尺寸大小， 上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，方可安装施工。3 施工工艺工艺流程：结构墙面、顶面、地面清理和找平→ 放中心控制线→ 安装排气道→ 板缝处理→ 板面装修在排气道相互垂直的两个侧面上，弹好中心线。检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。安装方法：3.4.1 排气道采用把安装的排气道送到每一层自下而上安装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊， 由四人从下面抬起，将排风道套入上方预留洞内，在底层安装好支撑钢筋，然后将通风道落下。3.4.2 将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺效正通风道的垂直位置，然后用木楔将排气道临时固定。3.4.3 .排气道承托方法：在管道根部留置Ф14～Ф 18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥ 50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm。具体见下图。3.4.4 做好管道端口密封及隔板端面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配比为 1:2: 比例混合搅拌均匀成水泥砂浆即可。3.4.5 板缝处理：采用C20细石混凝土二次浇灌将楼板预留洞封满。具体方法见下图。4 质量标准保证项目：4.1.1 厨房卫生间排烟道的各项技术指标必须满足有关标准所规定的要求。检...
