烧结余热锅炉施工方案最终版课案

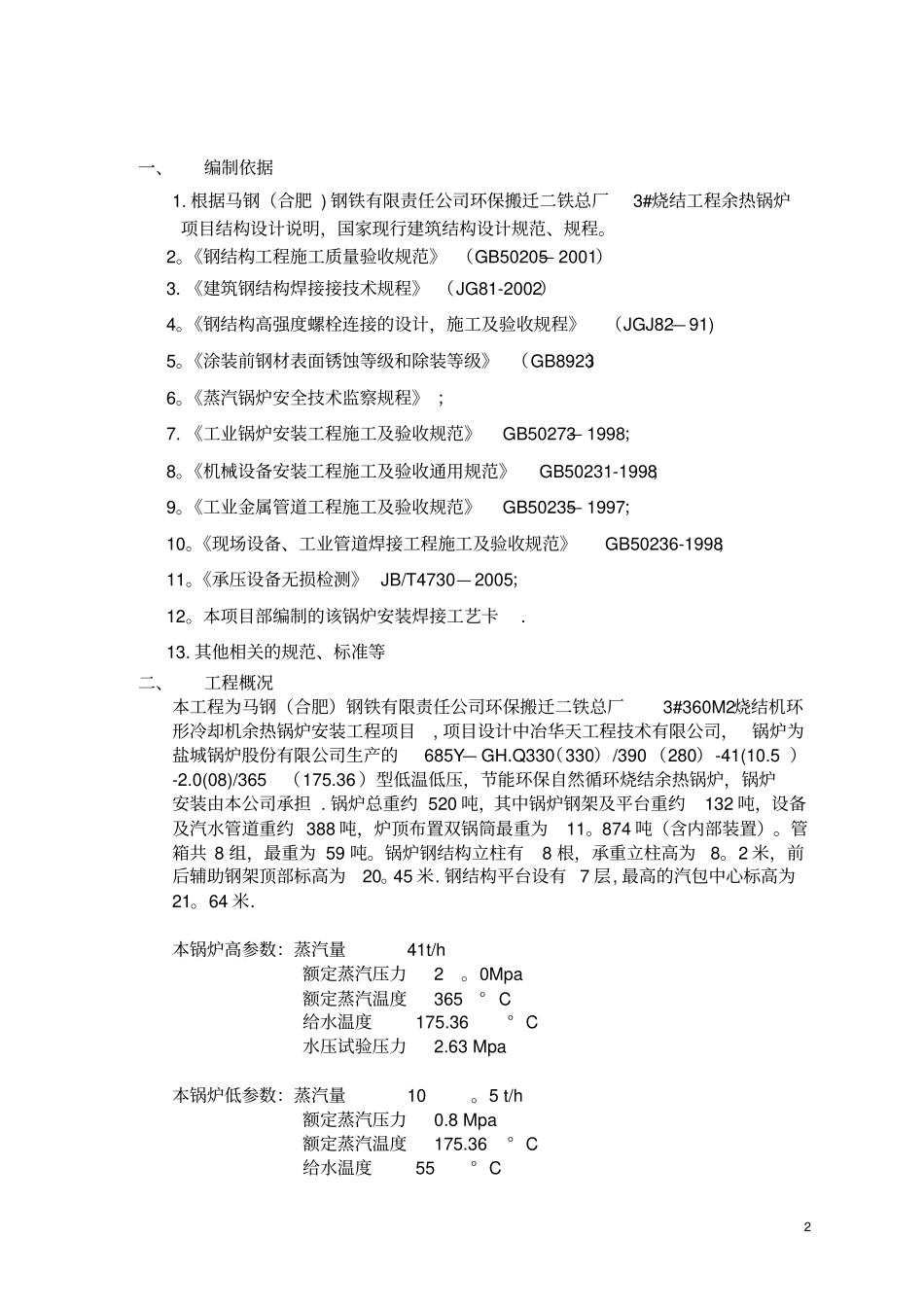

1 马钢（合肥）钢铁有限责任公司环保搬迁二铁总厂 3＃烧结工程余热锅炉施工方案江苏天目建设集团有限公司二 0 一六年一月八日2 一、编制依据1. 根据马钢（合肥 ) 钢铁有限责任公司环保搬迁二铁总厂3#烧结工程余热锅炉项目结构设计说明，国家现行建筑结构设计规范、规程。2。《钢结构工程施工质量验收规范》 （GB50205— 2001）3. 《建筑钢结构焊接接技术规程》 （JG81-2002）4。《钢结构高强度螺栓连接的设计，施工及验收规程》（JGJ82— 91) 5。《涂装前钢材表面锈蚀等级和除装等级》 （GB8923）6。《蒸汽锅炉安全技术监察规程》 ；7. 《工业锅炉安装工程施工及验收规范》GB50273— 1998；8。《机械设备安装工程施工及验收通用规范》GB50231-1998；9。《工业金属管道工程施工及验收规范》GB50235— 1997；10。《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998；11。《承压设备无损检测》 JB/T4730— 2005；12。本项目部编制的该锅炉安装焊接工艺卡. 13. 其他相关的规范、标准等二、工程概况本工程为马钢（合肥）钢铁有限责任公司环保搬迁二铁总厂3#360M2烧结机环形冷却机余热锅炉安装工程项目, 项目设计中冶华天工程技术有限公司， 锅炉为盐城锅炉股份有限公司生产的685Y— GH.Q330（330）/390 （280）-41(10.5 ）-2.0(08)/365（175.36 ）型低温低压，节能环保自然循环烧结余热锅炉，锅炉安装由本公司承担 . 锅炉总重约 520 吨，其中锅炉钢架及平台重约132 吨，设备及汽水管道重约 388 吨，炉顶布置双锅筒最重为11。874 吨（含内部装置）。管箱共 8 组，最重为 59 吨。锅炉钢结构立柱有8 根，承重立柱高为8。2 米，前后辅助钢架顶部标高为20。45 米. 钢结构平台设有 7 层, 最高的汽包中心标高为21。64 米. 本锅炉高参数：蒸汽量 41t/h 额定蒸汽压力 2。0Mpa 额定蒸汽温度 365° C 给水温度 175.36° C 水压试验压力 2.63 Mpa 本锅炉低参数：蒸汽量 10。5 t/h 额定蒸汽压力 0.8 Mpa 额定蒸汽温度 175.36° C 给水温度 55° C 3 水压试验压力 1.2 Mpa 施工特点：施工现场场地偏小 , 交叉施工点多， 设备堆放场地不能满足施工进度计划安排需要，设备发货进场应按进度需要分批次进现场。三、施工组织资源配置1、管理人员项场项目负责人赵益东现场技术员徐正兴质量员徐正兴现场施工责任人沈田忠2、施工人员① 铆工 2 人 ②安装工 8 人 ③辅助工 ...
