热力外线一次线技术交底全套共18道工序-精品

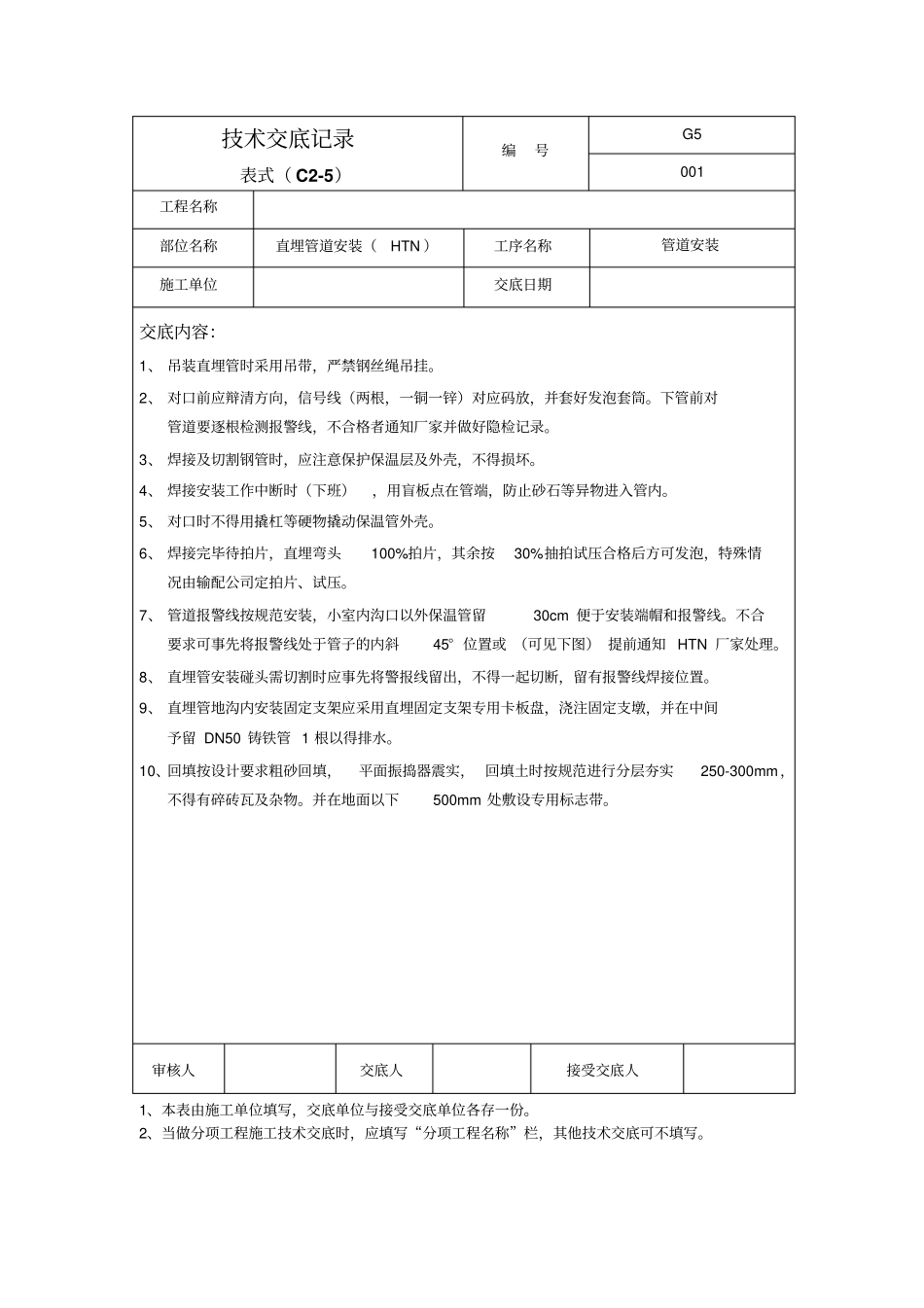

热力外线一次线技术交底全套共18道工序-精品_第1页
1/22
热力外线一次线技术交底全套共18道工序-精品_第2页
2/22
热力外线一次线技术交底全套共18道工序-精品_第3页
3/22
技术交底记录表式( C2-5)编号G5 001 工程名称部位名称直埋管道安装(HTN )工序名称管道安装施工单位交底日期交底内容:1、 吊装直埋管时采用吊带,严禁钢丝绳吊挂。2、 对口前应辩清方向,信号线(两根,一铜一锌)对应码放,并套好发泡套筒。下管前对管道要逐根检测报警线,不合格者通知厂家并做好隐检记录。3、 焊接及切割钢管时,应注意保护保温层及外壳,不得损坏。4、 焊接安装工作中断时(下班),用盲板点在管端,防止砂石等异物进入管内。5、 对口时不得用撬杠等硬物撬动保温管外壳。6、 焊接完毕待拍片,直埋弯头100%拍片,其余按30%抽拍试压合格后方可发泡,特殊情况由输配公司定拍片、试压。7、 管道报警线按规范安装,小室内沟口以外保温管留30cm 便于安装端帽和报警线。不合要求可事先将报警线处于管子的内斜45° 位置或 (可见下图) 提前通知 HTN 厂家处理。8、 直埋管安装碰头需切割时应事先将警报线留出,不得一起切断,留有报警线焊接位置。9、 直埋管地沟内安装固定支架应采用直埋固定支架专用卡板盘,浇注固定支墩,并在中间予留 DN50 铸铁管 1 根以得排水。10、回填按设计要求粗砂回填,平面振捣器震实, 回填土时按规范进行分层夯实250-300mm,不得有碎砖瓦及杂物。并在地面以下500mm 处敷设专用标志带。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录表式()编号工程名称部位名称钢管安装、扫膛除锈要求工序名称施工单位交底日期交底内容:1、焊接前,对钢管进行扫膛除锈,采用钢丝球扫膛两便,再用棉球扫膛两便。(注:钢丝球、布球直径均大于管内径)。2、扫膛后由质检员验收并做记录。3、安装、焊接中断,下班时,应用盲板点焊在钢管端口内,防止异物进入管道。4、管子表面腐蚀较严重出现麻坑时,应由技术部门鉴定,不合格者禁止使用。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录表式( C2-5)编号G5 002 工程名称部位名称波纹管安装工序名称施工单位交底日期交底内容:1、 安装前应检查波纹管的型号、规格及管道支架的配置,必须符合设计要求,波纹管表面应无碰伤,内表面无砂子等怄气异物。2、 波纹管上所规定的...
