热力标准系统计算模板

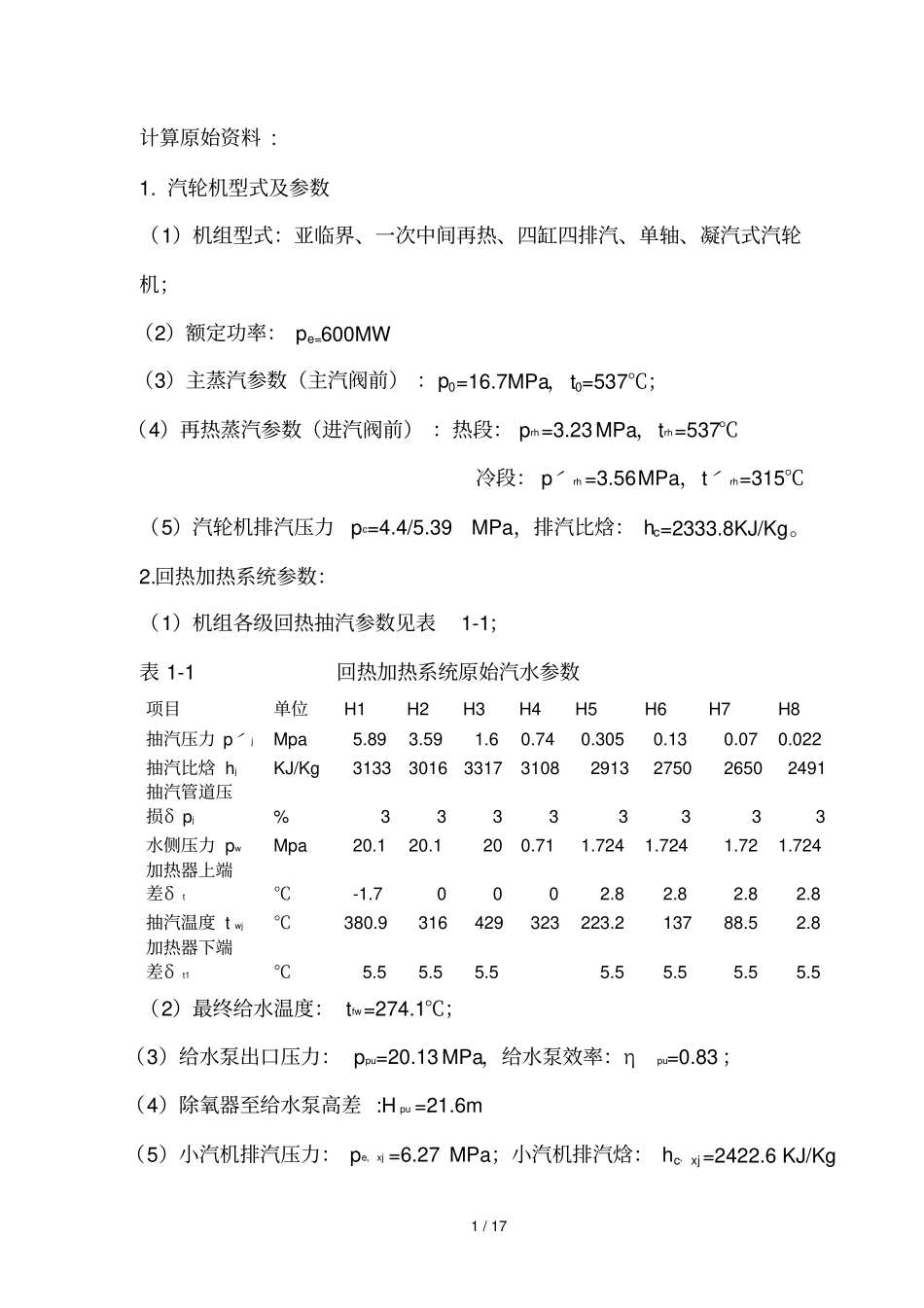

热力标准系统计算模板_第1页
1/17

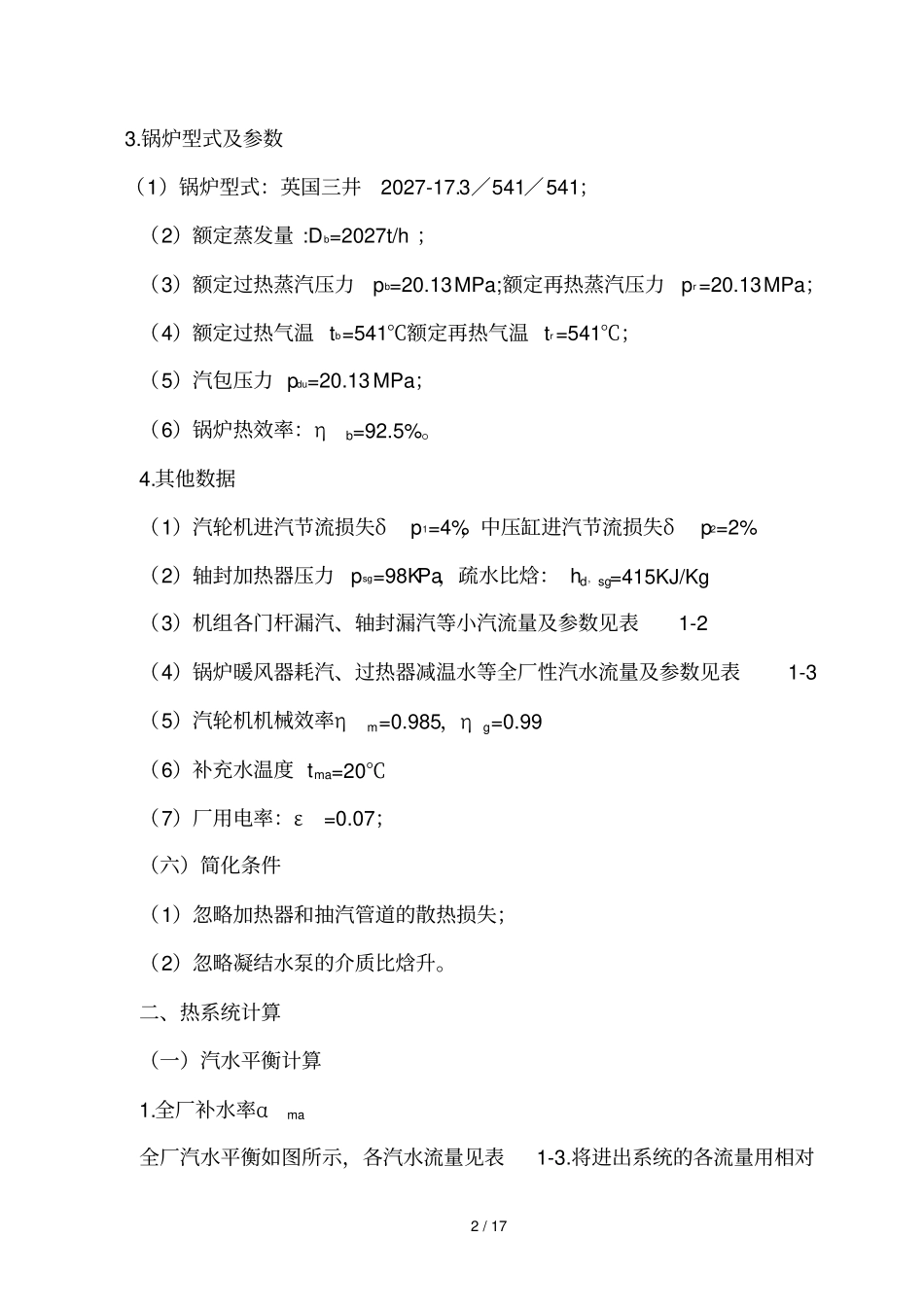

热力标准系统计算模板_第2页
2/17
热力标准系统计算模板_第3页
3/17
1 / 17 计算原始资料 : 1. 汽轮机型式及参数(1)机组型式:亚临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机;(2)额定功率: pe=600MW(3)主蒸汽参数(主汽阀前) :p0=16.7MPa,t0=537℃;(4)再热蒸汽参数(进汽阀前) :热段: prh=3.23MPa,trh=537℃冷段: pˊ rh=3.56MPa,tˊ rh=315℃(5)汽轮机排汽压力pc=4.4/5.39 MPa,排汽比焓: hc=2333.8KJ/Kg。2.回热加热系统参数:(1)机组各级回热抽汽参数见表1-1;表 1-1 回热加热系统原始汽水参数项目单位H1 H2 H3 H4 H5 H6 H7 H8 抽汽压力 pˊjMpa 5.89 3.59 1.6 0.74 0.305 0.13 0.07 0.022 抽汽比焓 hjKJ/Kg 3133 3016 3317 3108 2913 2750 2650 2491 抽汽管道压损δ pj% 3 3 3 3 3 3 3 3 水侧压力 pwMpa 20.1 20.1 20 0.71 1.724 1.724 1.72 1.724 加热器上端差δt℃-1.7 0 0 0 2.8 2.8 2.8 2.8 抽汽温度 t wj℃380.9 316 429 323 223.2 137 88.5 2.8 加热器下端差δt1℃5.5 5.5 5.5 5.5 5.5 5.5 5.5 (2)最终给水温度: tfw=274.1℃;(3)给水泵出口压力: ppu=20.13 MPa,给水泵效率:ηpu=0.83 ;(4)除氧器至给水泵高差 :H pu =21.6m (5)小汽机排汽压力: pe,xj =6.27 MPa;小汽机排汽焓: hc, xj=2422.6 KJ/Kg2 / 17 3.锅炉型式及参数(1)锅炉型式:英国三井2027-17.3/541/541;(2)额定蒸发量 :Db=2027t/h ;(3)额定过热蒸汽压力pb=20.13MPa;额定再热蒸汽压力pr=20.13MPa;(4)额定过热气温 tb=541℃额定再热气温 tr=541℃;(5)汽包压力 pdu=20.13 MPa;(6)锅炉热效率:ηb=92.5%。4.其他数据(1)汽轮机进汽节流损失δp1=4%,中压缸进汽节流损失δp2=2% (2)轴封加热器压力psg=98KPa,疏水比焓: hd,sg=415KJ/Kg (3)机组各门杆漏汽、轴封漏汽等小汽流量及参数见表1-2 (4)锅炉暖风器耗汽、过热器减温水等全厂性汽水流量及参数见表1-3 (5)汽轮机机械效率ηm=0.985,ηg=0.99 (6)补充水温度 tma=20℃(7)厂用电率:ε=0.07;(六)简化条件(1)忽略加热器和抽汽管道的散热损失;(2)忽略凝结水泵的介质比焓升。二、热系统计算(一)汽水平衡计算1.全厂补水率αma 全厂汽水平衡如图所示,各汽水流量见表1-3.将进出系统的各流量用相对3 / 17 量α 表示。 由于计算前汽轮机进汽量D0 为未知,故预选 D 0=1...
