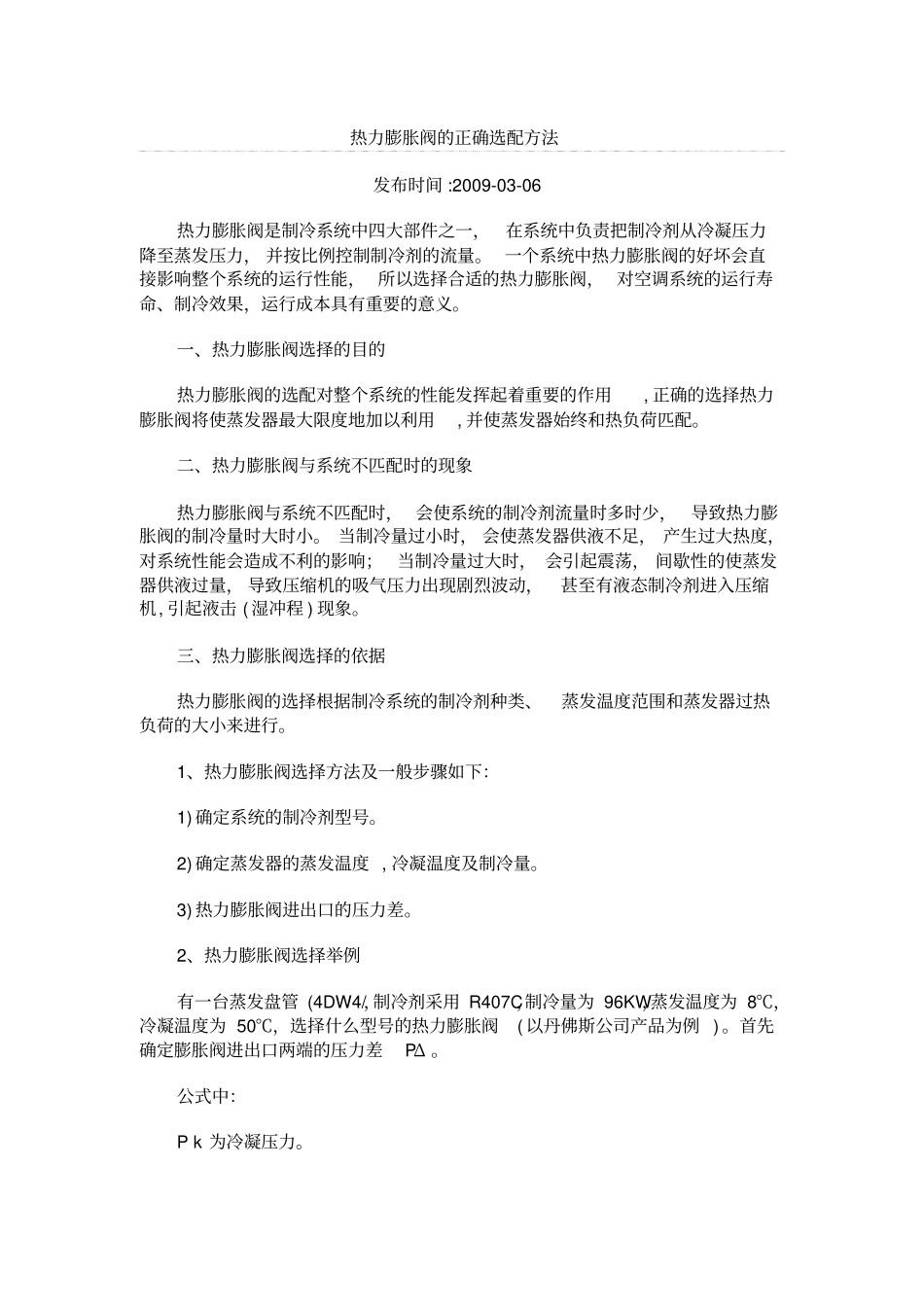

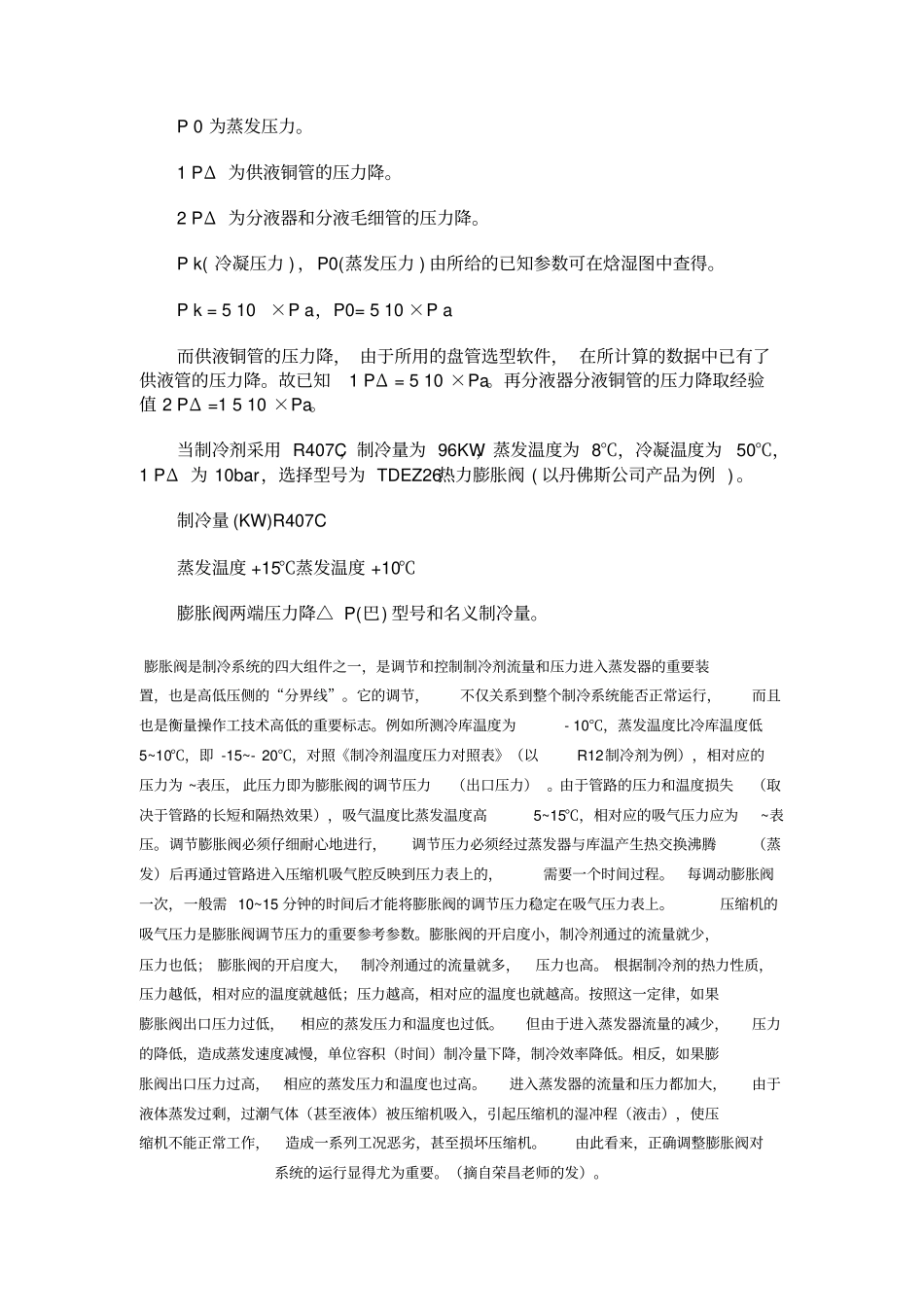

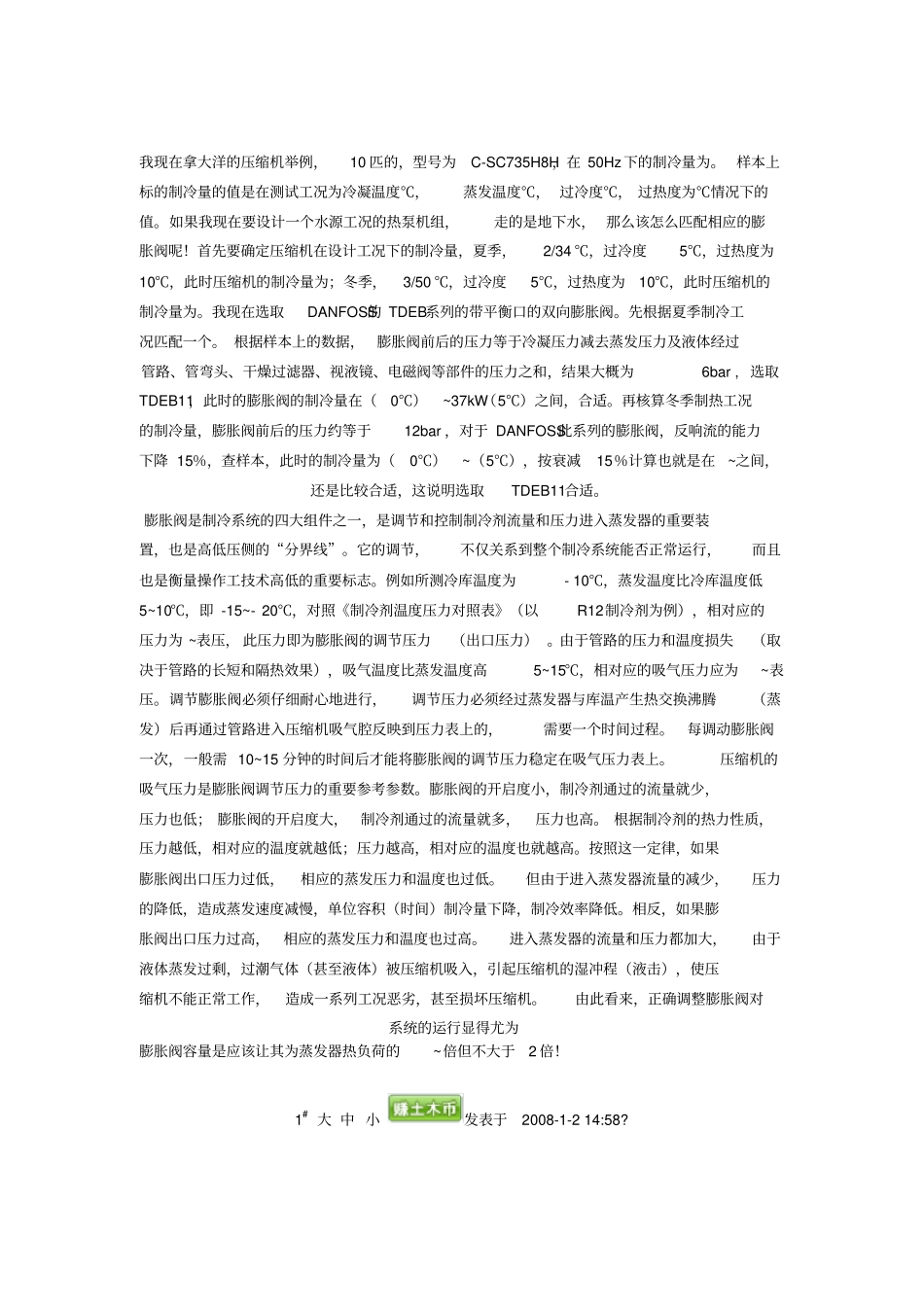

热力膨胀阀的正确选配方法发布时间 :2009-03-06 热力膨胀阀是制冷系统中四大部件之一，在系统中负责把制冷剂从冷凝压力降至蒸发压力， 并按比例控制制冷剂的流量。 一个系统中热力膨胀阀的好坏会直接影响整个系统的运行性能， 所以选择合适的热力膨胀阀， 对空调系统的运行寿命、制冷效果，运行成本具有重要的意义。一、热力膨胀阀选择的目的热力膨胀阀的选配对整个系统的性能发挥起着重要的作用, 正确的选择热力膨胀阀将使蒸发器最大限度地加以利用, 并使蒸发器始终和热负荷匹配。二、热力膨胀阀与系统不匹配时的现象热力膨胀阀与系统不匹配时， 会使系统的制冷剂流量时多时少，导致热力膨胀阀的制冷量时大时小。 当制冷量过小时， 会使蒸发器供液不足， 产生过大热度，对系统性能会造成不利的影响；当制冷量过大时， 会引起震荡， 间歇性的使蒸发器供液过量， 导致压缩机的吸气压力出现剧烈波动，甚至有液态制冷剂进入压缩机, 引起液击 ( 湿冲程 ) 现象。三、热力膨胀阀选择的依据热力膨胀阀的选择根据制冷系统的制冷剂种类、蒸发温度范围和蒸发器过热负荷的大小来进行。1、热力膨胀阀选择方法及一般步骤如下：1) 确定系统的制冷剂型号。2) 确定蒸发器的蒸发温度 , 冷凝温度及制冷量。3) 热力膨胀阀进出口的压力差。2、热力膨胀阀选择举例有一台蒸发盘管 (4DW4/，制冷剂采用 R407C，制冷量为 96KW，蒸发温度为 8℃，冷凝温度为 50℃，选择什么型号的热力膨胀阀( 以丹佛斯公司产品为例 ) 。首先确定膨胀阀进出口两端的压力差PΔ 。公式中：P k 为冷凝压力。P 0 为蒸发压力。1 PΔ 为供液铜管的压力降。2 PΔ 为分液器和分液毛细管的压力降。P k( 冷凝压力 ) ，P0(蒸发压力 ) 由所给的已知参数可在焓湿图中查得。P k = 5 10×P a，P0= 5 10 ×P a 而供液铜管的压力降， 由于所用的盘管选型软件， 在所计算的数据中已有了供液管的压力降。故已知1 PΔ = 5 10 ×Pa。再分液器分液铜管的压力降取经验值 2 PΔ =1 5 10 ×Pa。当制冷剂采用 R407C，制冷量为 96KW，蒸发温度为 8℃，冷凝温度为50℃，1 PΔ 为 10bar，选择型号为 TDEZ26热力膨胀阀 ( 以丹佛斯公司产品为例 ) 。制冷量 (KW)R407C 蒸发温度 +15℃蒸发温度 +10℃膨胀阀两端压力降△ P(巴) 型号和名义制冷量。膨胀阀是制冷系统的四大组件之一，是调节和控制制冷剂流量和压力进入蒸发器的重要装置，...
