热水锅炉安装施工方案

热水锅炉安装施工方案_第1页
1/17

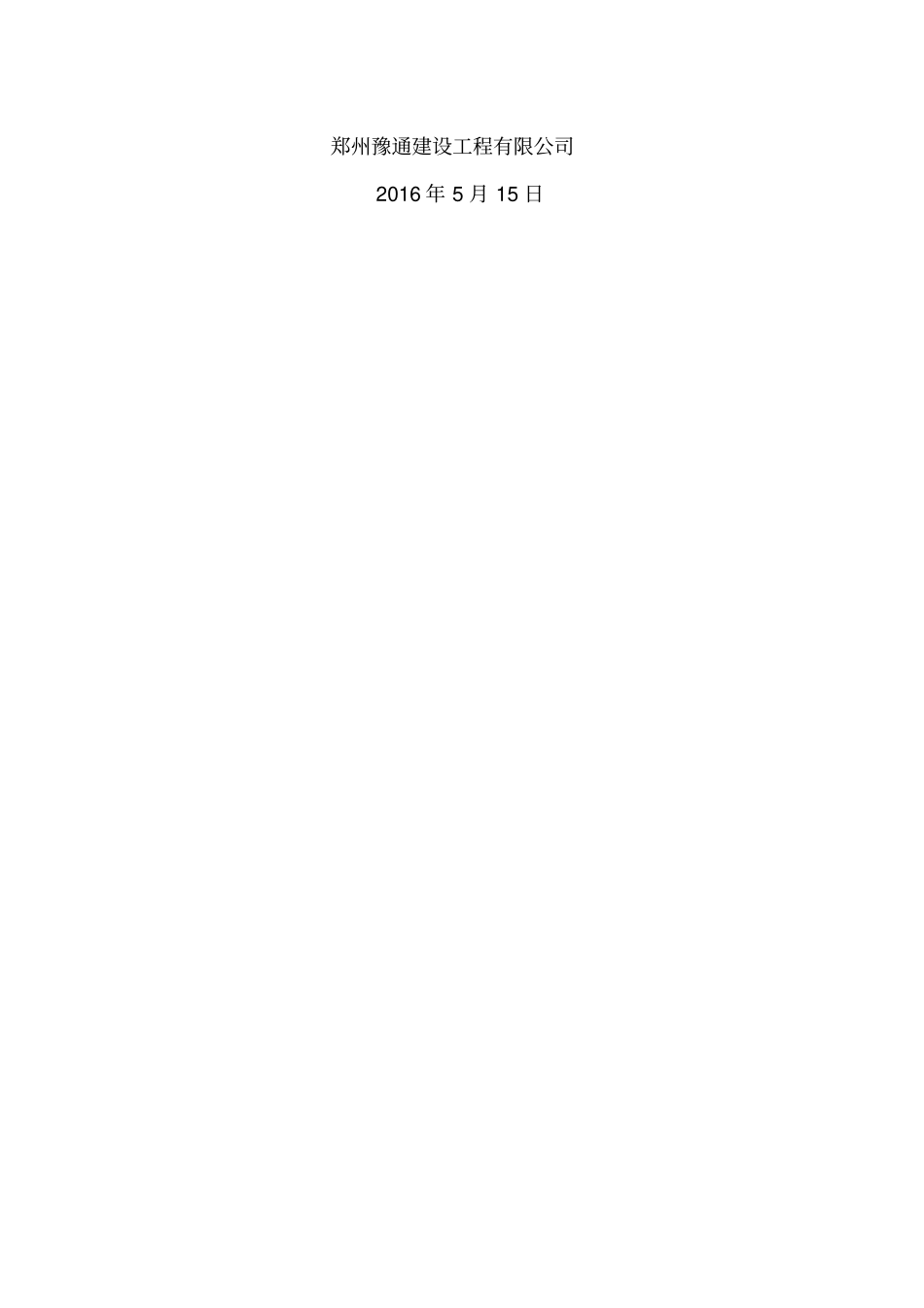

热水锅炉安装施工方案_第2页
2/17

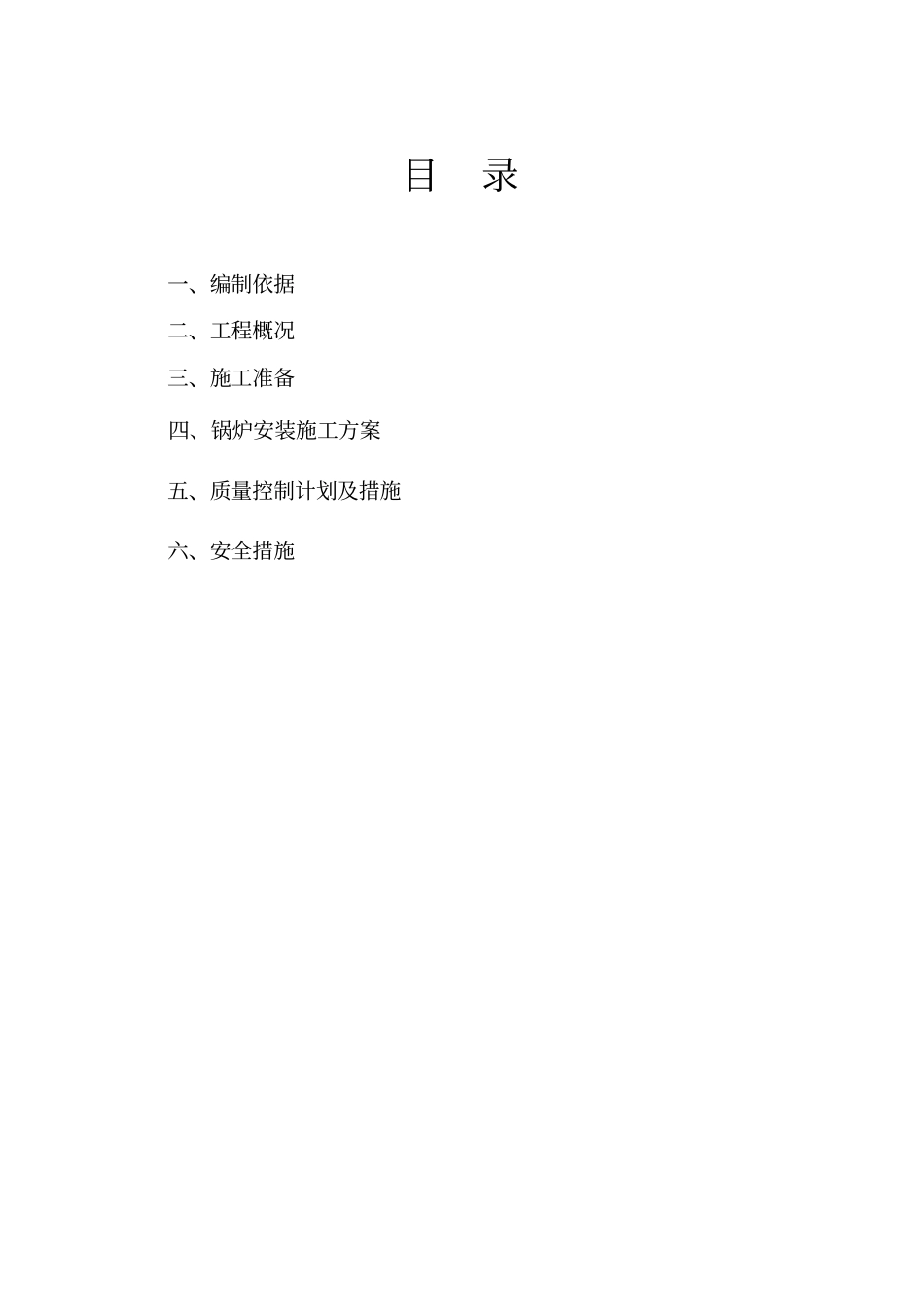

热水锅炉安装施工方案_第3页
3/17
河南省第一强制隔离戒毒所热水锅炉安装工程施工方案编制人:审批人:郑州豫通建设工程有限公司2016 年 5 月 15 日目录一、编制依据二、工程概况三、施工准备四、锅炉安装施工方案五、质量控制计划及措施六、安全措施一、编制依据本工程执行的规范标准《特种设备安全监察条例》、《热水锅炉安全技术监察规范》、《工业锅炉安装工程施工及验收规范》GB50273-98、《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98、《工业管道工程施工及验收规范》金属管道GB50235-97、《现场设备、工业管道灶接工程施工及验收规范》GB50236-98。二、工程概况(一)工程简介1、工程名称:河南省第一强制隔离戒毒所热水锅炉安装工程2、工程地点:河南省第一强制隔离戒毒所锅炉房3、锅炉房布置:本锅炉房主体为单层布置。(二)工程特点1、设备优良、 工艺 先进、系统布置(1)锅炉选用河南银晨锅炉集团有限公司的CDZL2.8-95/70-T 锅炉一台。(2)锅炉主机 YCWR8130-0-0型, 含落灰斗。(2)减速机 XBL22A型, 功率 0.37KW 。(3)鼓风机: 4-72No.4A 型, 功率 7.5KW。(4)锅炉上煤机: FSG型, 功率 1.1KW。(5)锅炉出渣机: GBL-03型, 功率 1.1KW。(6)锅炉引风机 Y5-47No.6.3C 型, 功率 22KW。以上均由锅炉制造厂提供2、锅炉供货状态:锅炉整体快装出厂、体积大、重量大。(三)施工进度计划及工期保证措施本工程根据甲方要求工期,工期天数为15 天,根据自己实际工作效率及安装能力,进度计划作如下安排:锅炉就位: 1 天。辅机及烟风道安装: 3 天。管道及泵房的安装: 3 天。水压试验: 0.5 天。烘煮炉试运行: 7 天。总体验收: 0.5 天。(四)工程主要系统及设备特点锅炉额定热功率: 2.8MW,额定出水温度: 95℃,额定回水温度: 70℃设计燃烧:生物质;烟囱直径 400mm,烟囱弯头 90 度,工作压力: 0.7Mpa,烟气黑度:小于林格曼 I 级 水压试验压力: 1.05MPa出水管直径: DN150 回水管直径:DN150锅炉总重: 32.5t锅炉运输尺寸: 9.209 ×2.64 ×3.607m×m×m锅炉安装尺寸: 9.91 × 4.54 × 4.637m× m× m 2、锅炉给水系统原水进入离子交换器进行水处理,生产软化水至水箱储备,储备软化水由补水泵送入锅炉循环系统。(五)主要工程量序号名称单位数量1 热水锅炉 CDZL2.8-95/70-T (快装)台1 2 鼓风机: 4-72No.4A 台1 3 Y5-47No.6.3C 台1 4 炉排减速机 XBL22A ...
