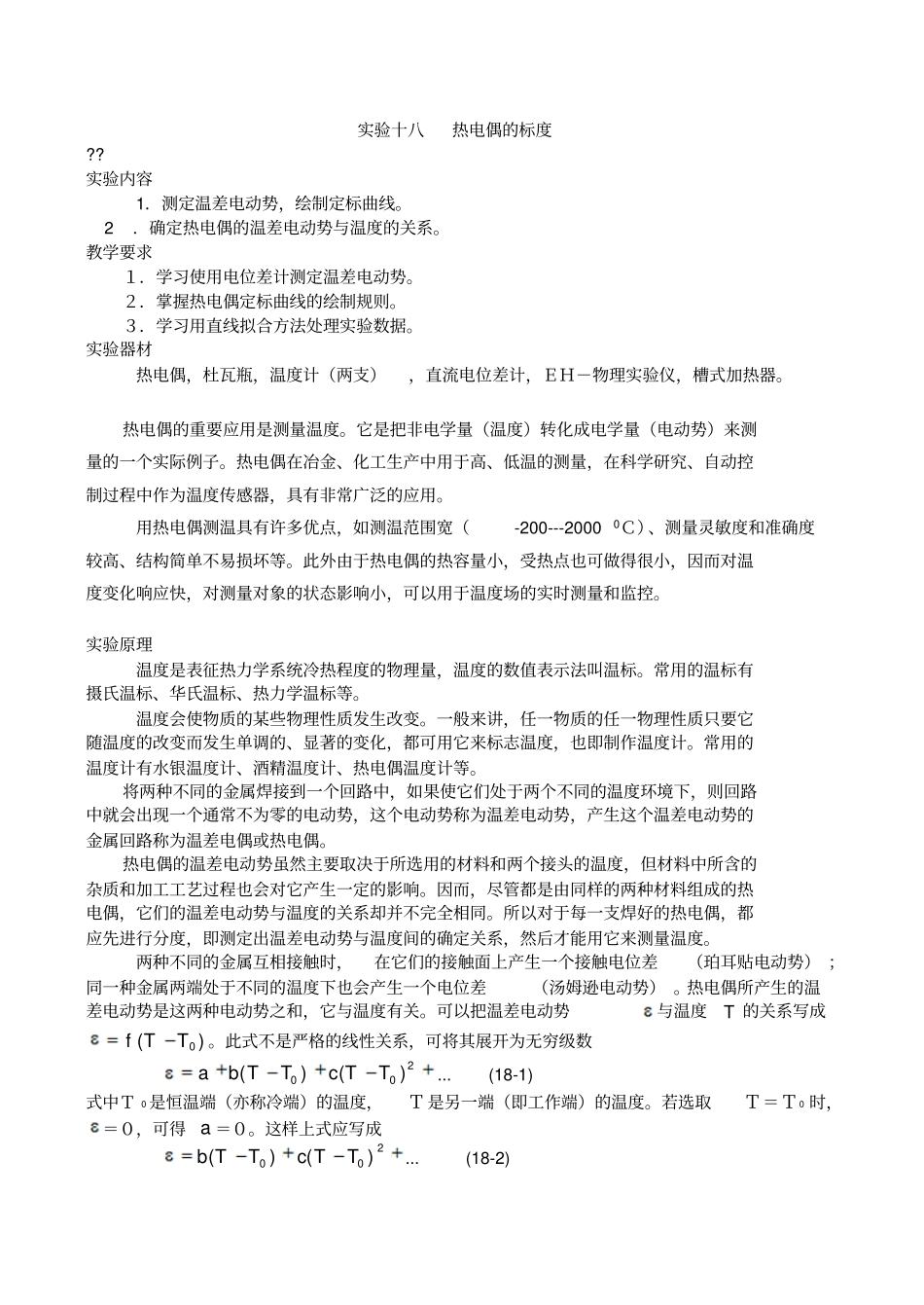

实验十八热电偶的标度?? 实验内容1．测定温差电动势，绘制定标曲线。 2．确定热电偶的温差电动势与温度的关系。教学要求１．学习使用电位差计测定温差电动势。２．掌握热电偶定标曲线的绘制规则。３．学习用直线拟合方法处理实验数据。实验器材热电偶，杜瓦瓶，温度计（两支），直流电位差计，ＥＨ－物理实验仪，槽式加热器。热电偶的重要应用是测量温度。它是把非电学量（温度）转化成电学量（电动势）来测量的一个实际例子。热电偶在冶金、化工生产中用于高、低温的测量，在科学研究、自动控制过程中作为温度传感器，具有非常广泛的应用。用热电偶测温具有许多优点，如测温范围宽（-200---20000Ｃ）、测量灵敏度和准确度较高、结构简单不易损坏等。此外由于热电偶的热容量小，受热点也可做得很小，因而对温度变化响应快，对测量对象的状态影响小，可以用于温度场的实时测量和监控。实验原理温度是表征热力学系统冷热程度的物理量，温度的数值表示法叫温标。常用的温标有摄氏温标、华氏温标、热力学温标等。温度会使物质的某些物理性质发生改变。一般来讲，任一物质的任一物理性质只要它随温度的改变而发生单调的、显著的变化，都可用它来标志温度，也即制作温度计。常用的温度计有水银温度计、酒精温度计、热电偶温度计等。将两种不同的金属焊接到一个回路中，如果使它们处于两个不同的温度环境下，则回路中就会出现一个通常不为零的电动势，这个电动势称为温差电动势，产生这个温差电动势的金属回路称为温差电偶或热电偶。热电偶的温差电动势虽然主要取决于所选用的材料和两个接头的温度，但材料中所含的杂质和加工工艺过程也会对它产生一定的影响。因而，尽管都是由同样的两种材料组成的热电偶，它们的温差电动势与温度的关系却并不完全相同。所以对于每一支焊好的热电偶，都应先进行分度，即测定出温差电动势与温度间的确定关系，然后才能用它来测量温度。两种不同的金属互相接触时，在它们的接触面上产生一个接触电位差（珀耳贴电动势） ；同一种金属两端处于不同的温度下也会产生一个电位差（汤姆逊电动势） 。热电偶所产生的温差电动势是这两种电动势之和，它与温度有关。可以把温差电动势与温度T 的关系写成)(0TTf。此式不是严格的线性关系，可将其展开为无穷级数200)()(TTcTTba... (18-1) 式中Ｔ 0 是恒温端（亦称冷端）的温度，Ｔ是另一端（即工作端）的温度。若选取Ｔ＝Ｔ0 时，＝０，可得 a ＝０。这样上式应写成200)()(T...
