热电偶补偿导线知识

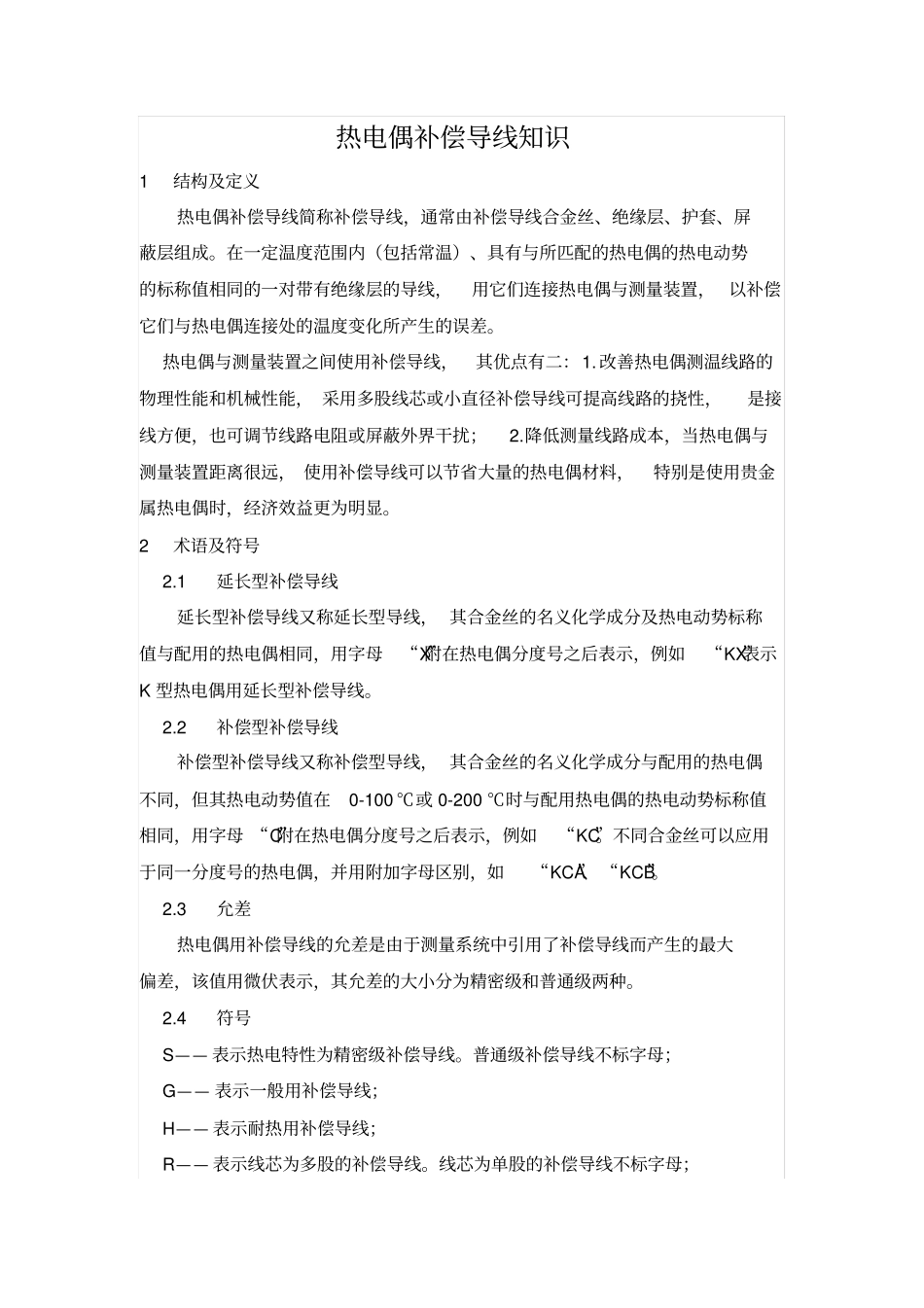

热电偶补偿导线知识_第1页
1/4

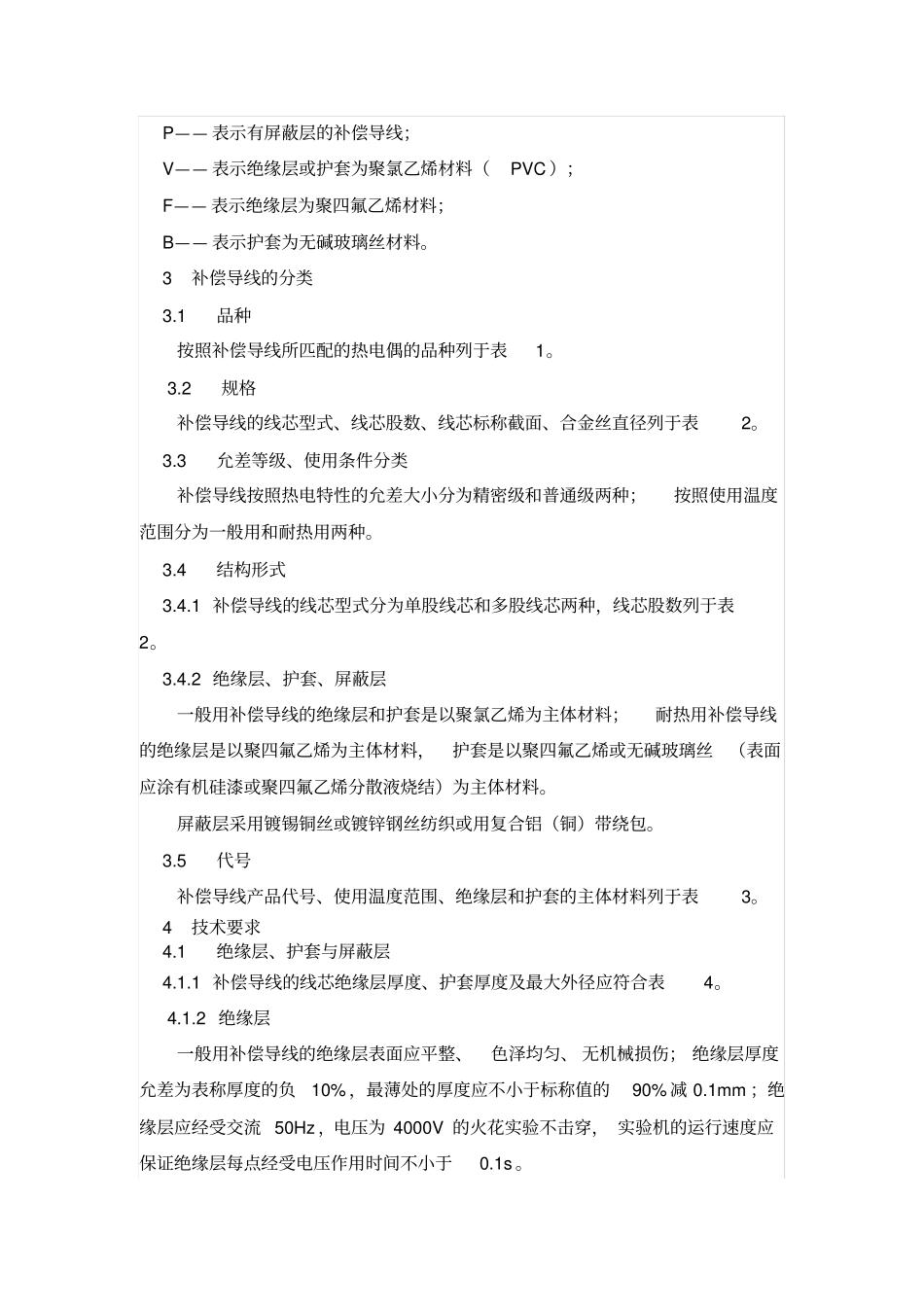

热电偶补偿导线知识_第2页
2/4

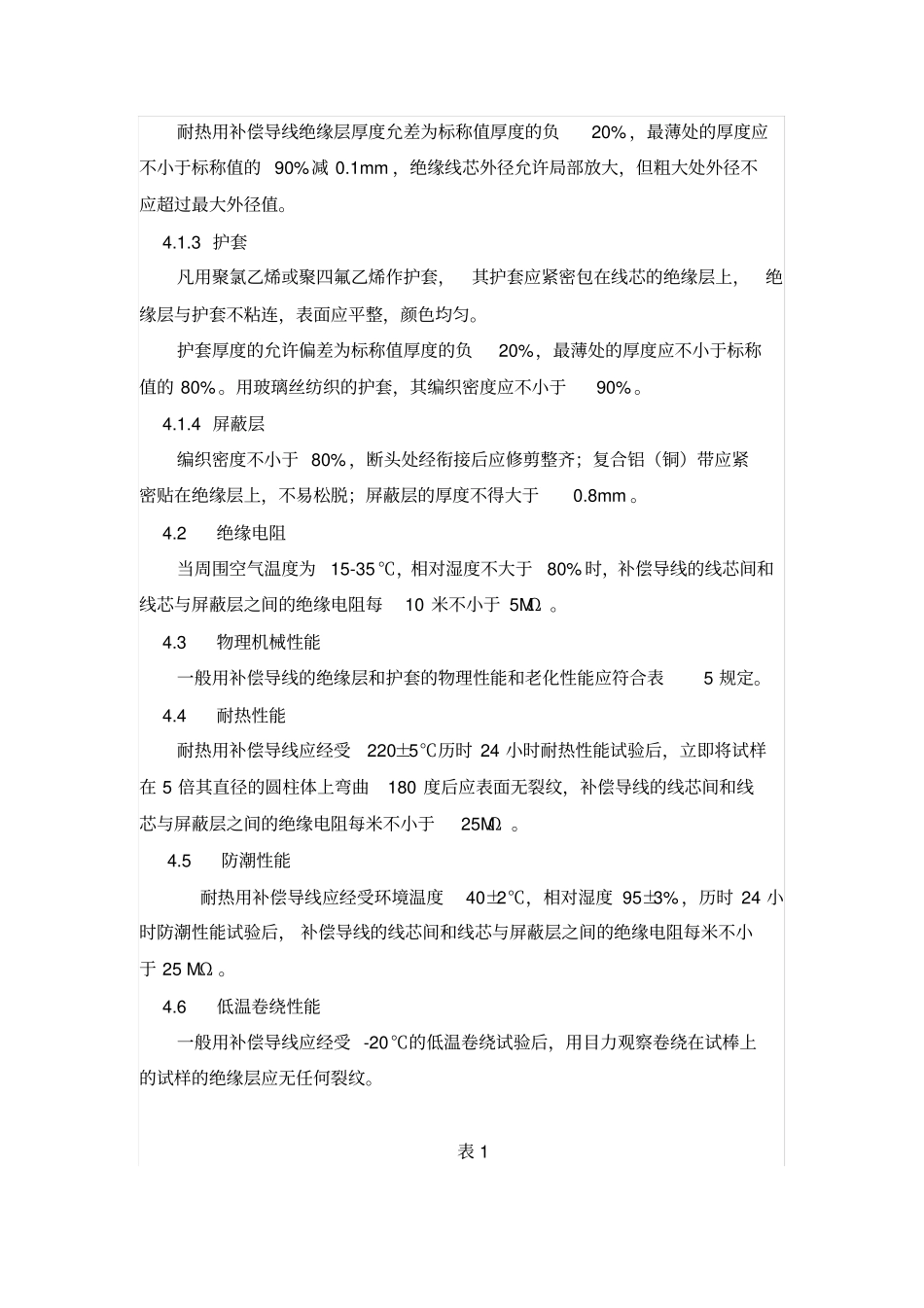

热电偶补偿导线知识_第3页
3/4
热电偶补偿导线知识1结构及定义热电偶补偿导线简称补偿导线,通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。在一定温度范围内(包括常温)、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置, 以补偿它们与热电偶连接处的温度变化所产生的误差。热电偶与测量装置之间使用补偿导线,其优点有二:1. 改善热电偶测温线路的物理性能和机械性能, 采用多股线芯或小直径补偿导线可提高线路的挠性,是接线方便,也可调节线路电阻或屏蔽外界干扰;2.降低测量线路成本,当热电偶与测量装置距离很远, 使用补偿导线可以节省大量的热电偶材料,特别是使用贵金属热电偶时,经济效益更为明显。2术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线, 其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同,用字母“X”附在热电偶分度号之后表示,例如“KX”表示K 型热电偶用延长型补偿导线。2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线, 其合金丝的名义化学成分与配用的热电偶不同,但其热电动势值在0-100 ℃或 0-200 ℃时与配用热电偶的热电动势标称值相同,用字母 “C”附在热电偶分度号之后表示,例如“KC”。不同合金丝可以应用于同一分度号的热电偶,并用附加字母区别,如“KCA”、“KCB”。2.3 允差热电偶用补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差,该值用微伏表示,其允差的大小分为精密级和普通级两种。2.4 符号S—— 表示热电特性为精密级补偿导线。普通级补偿导线不标字母;G—— 表示一般用补偿导线;H—— 表示耐热用补偿导线;R—— 表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母;P—— 表示有屏蔽层的补偿导线;V—— 表示绝缘层或护套为聚氯乙烯材料(PVC );F—— 表示绝缘层为聚四氟乙烯材料;B—— 表示护套为无碱玻璃丝材料。3 补偿导线的分类3.1 品种按照补偿导线所匹配的热电偶的品种列于表1。 3.2 规格补偿导线的线芯型式、线芯股数、线芯标称截面、合金丝直径列于表2。3.3 允差等级、使用条件分类补偿导线按照热电特性的允差大小分为精密级和普通级两种;按照使用温度范围分为一般用和耐热用两种。3.4 结构形式3.4.1 补偿导线的线芯型式分为单股线芯和多股线芯两种,线芯股数列于表2。3.4.2 绝缘层、护套、屏蔽层一般用补偿导线的绝缘层和护套是以聚氯乙烯为主体材料;耐热用补偿导线的绝...
