热能回收方案250kw分析

热能回收方案250kw分析_第1页
1/10
热能回收方案250kw分析_第2页
2/10
热能回收方案250kw分析_第3页
3/10

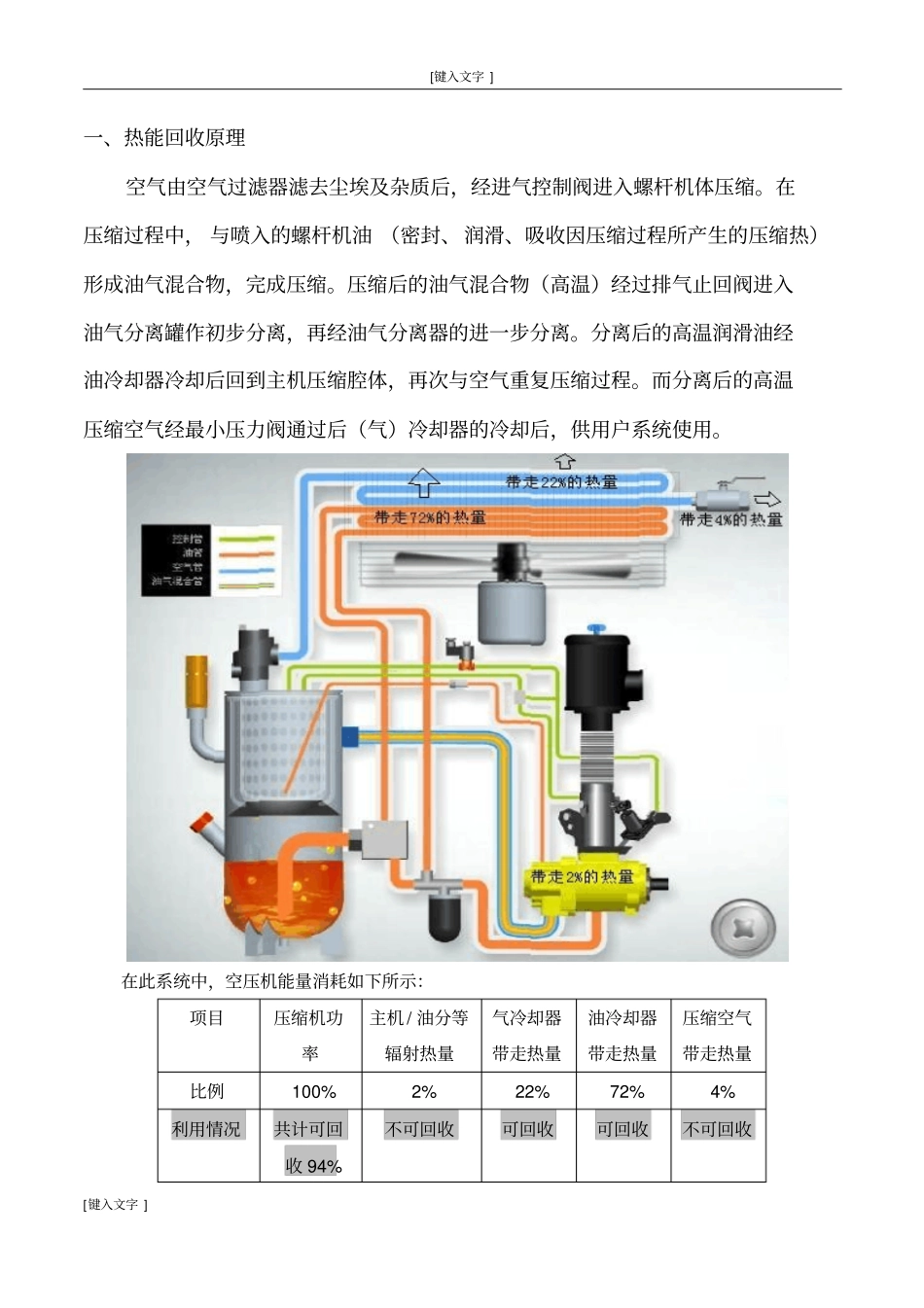

[键入文字 ] [键入文字 ] 空气压缩机系统热能回收方案分析[键入文字 ] [键入文字 ] 一、热能回收原理空气由空气过滤器滤去尘埃及杂质后,经进气控制阀进入螺杆机体压缩。在压缩过程中, 与喷入的螺杆机油 (密封、润滑、吸收因压缩过程所产生的压缩热)形成油气混合物,完成压缩。压缩后的油气混合物(高温)经过排气止回阀进入油气分离罐作初步分离,再经油气分离器的进一步分离。分离后的高温润滑油经油冷却器冷却后回到主机压缩腔体,再次与空气重复压缩过程。而分离后的高温压缩空气经最小压力阀通过后(气)冷却器的冷却后,供用户系统使用。在此系统中,空压机能量消耗如下所示:项目压缩机功率主机 / 油分等辐射热量气冷却器带走热量油冷却器带走热量压缩空气带走热量比例100% 2% 22% 72% 4% 利用情况共计可回收 94% 不可回收可回收可回收不可回收[键入文字 ] [键入文字 ] 空压机热能回收系统, 就是要将原本由油(气)冷却器带走到大气中的压缩热量,通过专业制造的热能回收装置回收,将热能转换到保温水箱,回收的热水可用在以下几个方面:企业职工洗澡/ 洗衣等生活用水;室内供暖;锅炉水预热和其它工艺用水等等。二、热能回收系统描述1. 系统流程:高温润滑油在压缩机内部压力作用下,流经热能回收装置, 与循环水发生热量交换, 此时润滑油温度降低, 流回压缩机主机; 循环水箱内低温水在水泵作用下进入能量回收装置与高温润滑油发生热量交换,低温水升高至所需温度储存于保温水箱中,供终端使用。2. 系统优点:绿色环保本机组利用空压机的热量来获取热水,机组运行过程中,无废气、烟尘、有害气体等排放,无噪音,不污染环境。安全可靠*空压机运行保护—当出现以下几种情况之一,回收系统报警且停止运行,油路自动切回原有冷却系统:任一水泵及电机故障;任一变频器故障;用户端集水箱水位达到最高设定值或水位达到最高设定值且水温达到最高设定值;润滑油经过热能回收装置冷却后出口油温高于设定值。*保证换热效果—控制器根据相应的出油温度和出水温度值控制水流量的大小,水流量大小调节主要靠水泵电机的变频控制来完成。*保证出水最低温度值—在热回收机出水端装有温度传感器,控制界面实时显示[键入文字 ] [键入文字 ] 温度值。当回收的热水温度达不到最低设定要求时,热水回流到补水箱中,重新热交换,直至达到最低温度要求,送致集中供水箱。*补水箱水量保护—补水箱超声波水位计(集中水...
