热风炉炉底安装方案

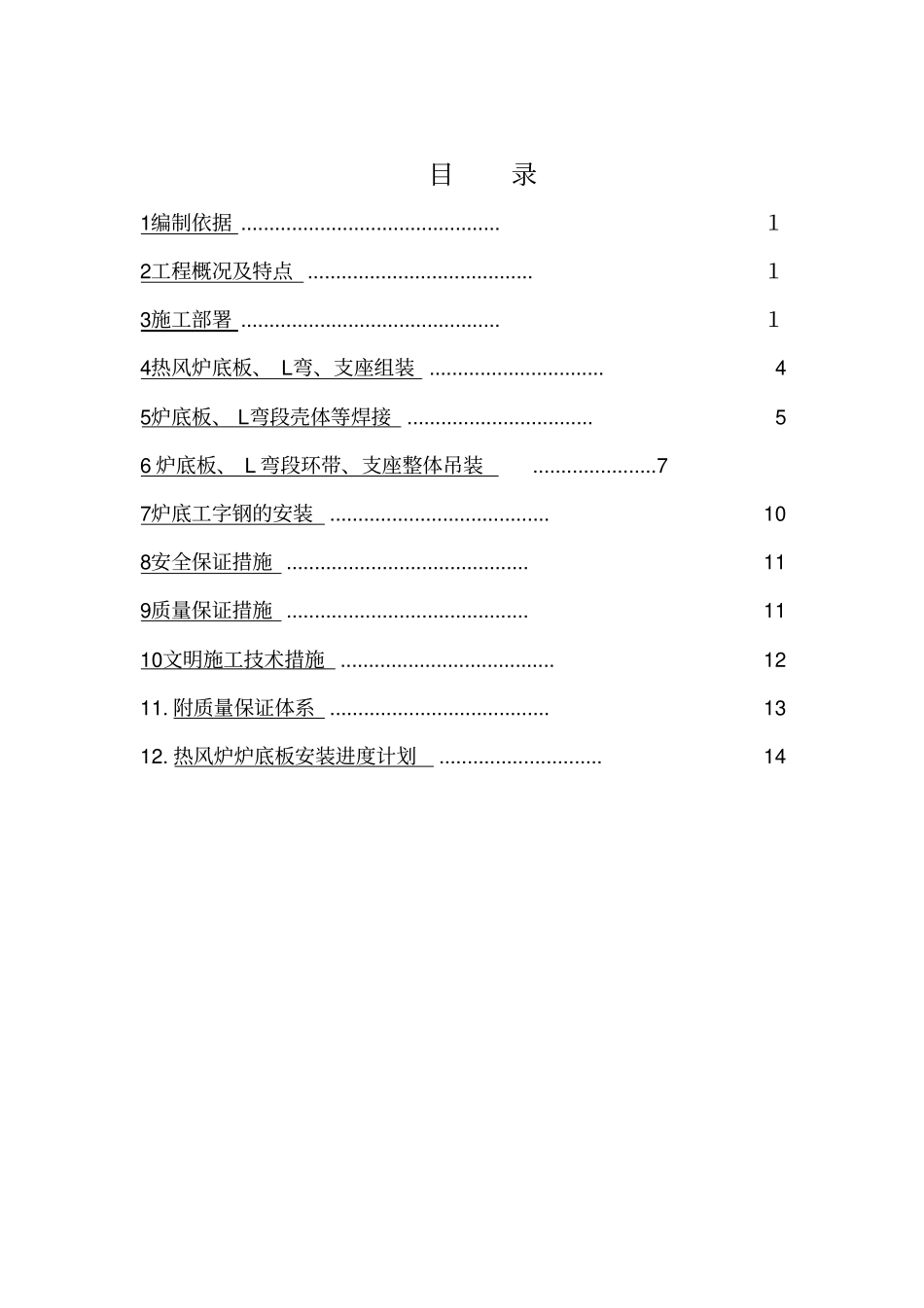

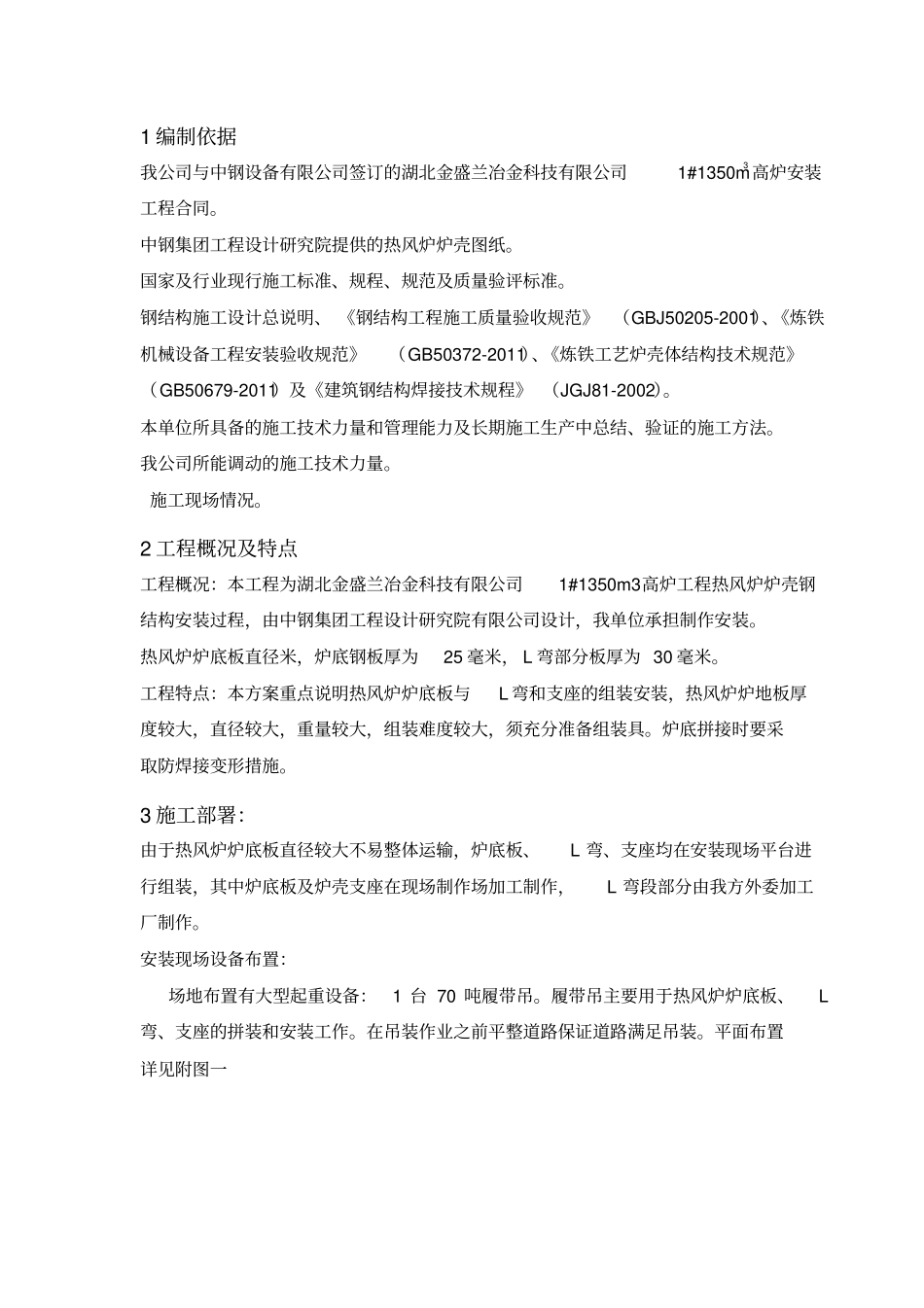

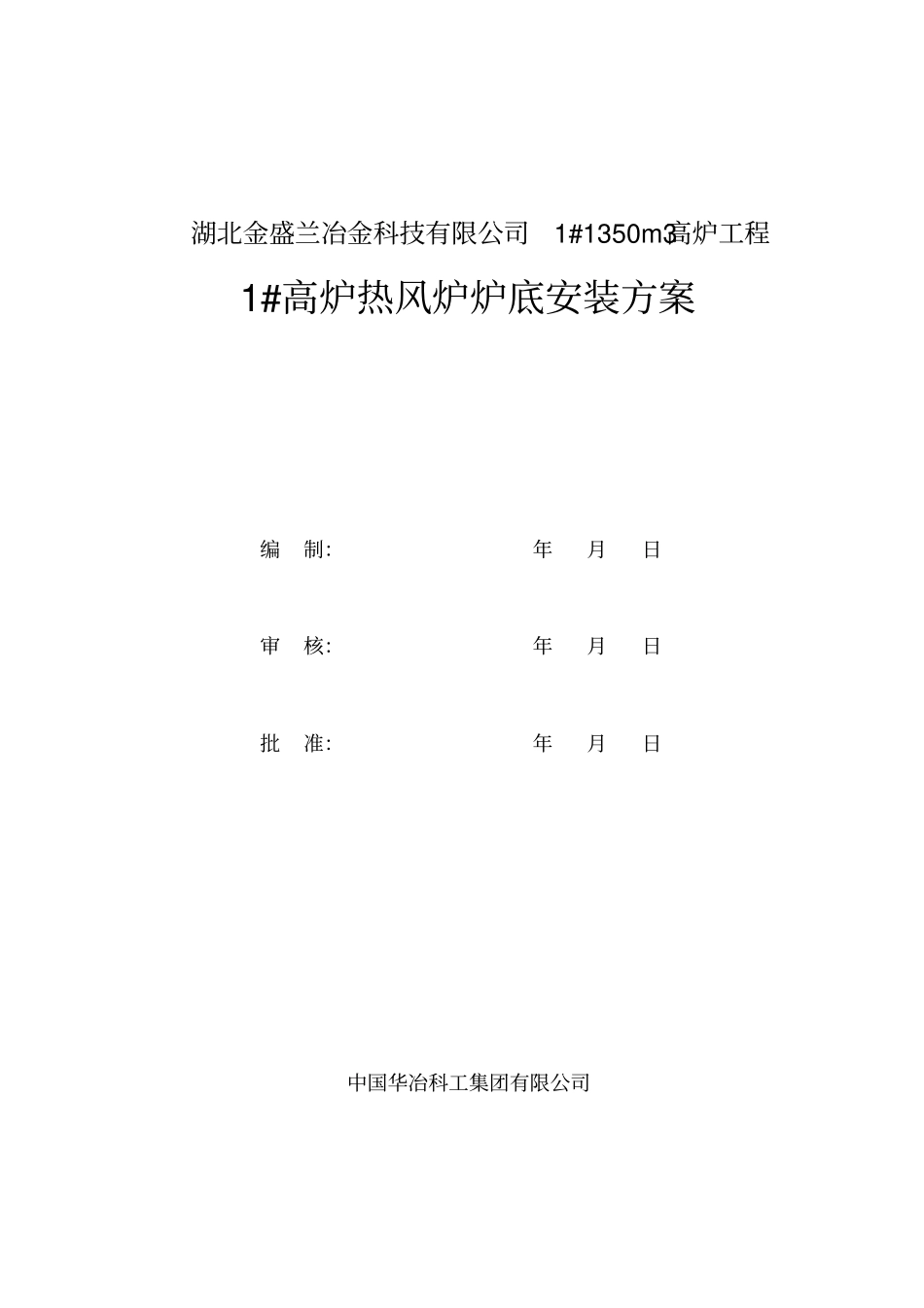

湖北金盛兰冶金科技有限公司1#1350m3高炉工程1#高炉热风炉炉底安装方案编制：年月日审核：年月日批准：年月日中国华冶科工集团有限公司目录1编制依据 .............................................. １2工程概况及特点 ........................................ １3施工部署 .............................................. １4热风炉底板、 L弯、支座组装 ............................... 4 5炉底板、 L弯段壳体等焊接 ................................. 5 6 炉底板、 L 弯段环带、支座整体吊装......................7 7炉底工字钢的安装....................................... 10 8安全保证措施 ........................................... 11 9质量保证措施 ........................................... 11 10文明施工技术措施 ...................................... 12 11. 附质量保证体系 ....................................... 13 12. 热风炉炉底板安装进度计划............................. 14 1 编制依据我公司与中钢设备有限公司签订的湖北金盛兰冶金科技有限公司1#1350m3 高炉安装工程合同。中钢集团工程设计研究院提供的热风炉炉壳图纸。国家及行业现行施工标准、规程、规范及质量验评标准。钢结构施工设计总说明、 《钢结构工程施工质量验收规范》 （GBJ50205-2001）、《炼铁机械设备工程安装验收规范》（GB50372-2011）、《炼铁工艺炉壳体结构技术规范》（GB50679-2011）及《建筑钢结构焊接技术规程》 （JGJ81-2002）。本单位所具备的施工技术力量和管理能力及长期施工生产中总结、验证的施工方法。我公司所能调动的施工技术力量。施工现场情况。2 工程概况及特点工程概况：本工程为湖北金盛兰冶金科技有限公司1#1350m3高炉工程热风炉炉壳钢结构安装过程，由中钢集团工程设计研究院有限公司设计，我单位承担制作安装。热风炉炉底板直径米，炉底钢板厚为25 毫米， L 弯部分板厚为 30 毫米。工程特点：本方案重点说明热风炉炉底板与L 弯和支座的组装安装，热风炉炉地板厚度较大，直径较大，重量较大，组装难度较大，须充分准备组装具。炉底拼接时要采取防焊接变形措施。3 施工部署：由于热风炉炉底板直径较大不易整体运输，炉底板、L 弯、支座均在安装现场平台进行组装，其中炉底板及炉壳支座在现场制作场加工制作，L 弯段部分由我方外委加工厂制作。安装现场设...
