焊接工艺要求

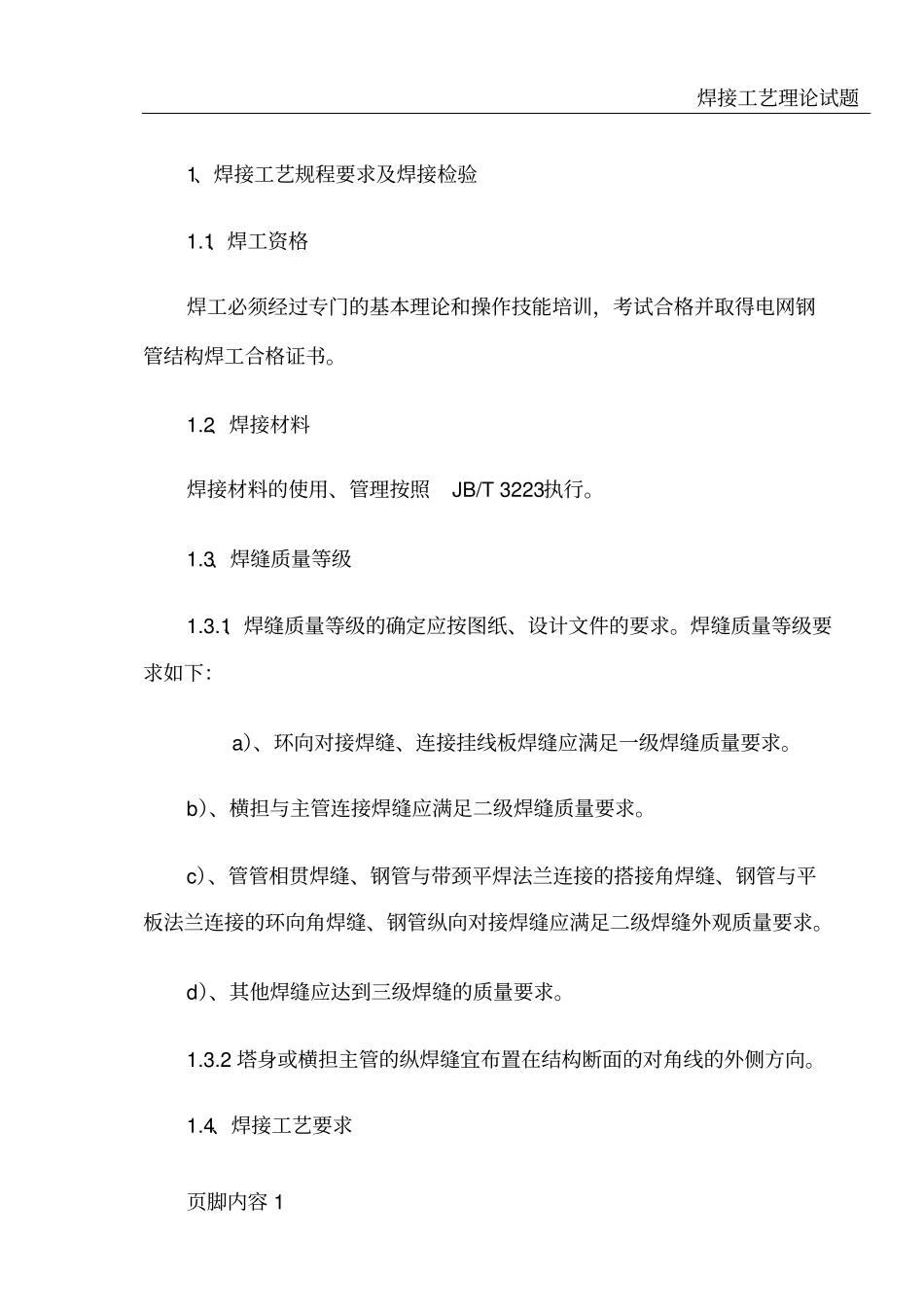

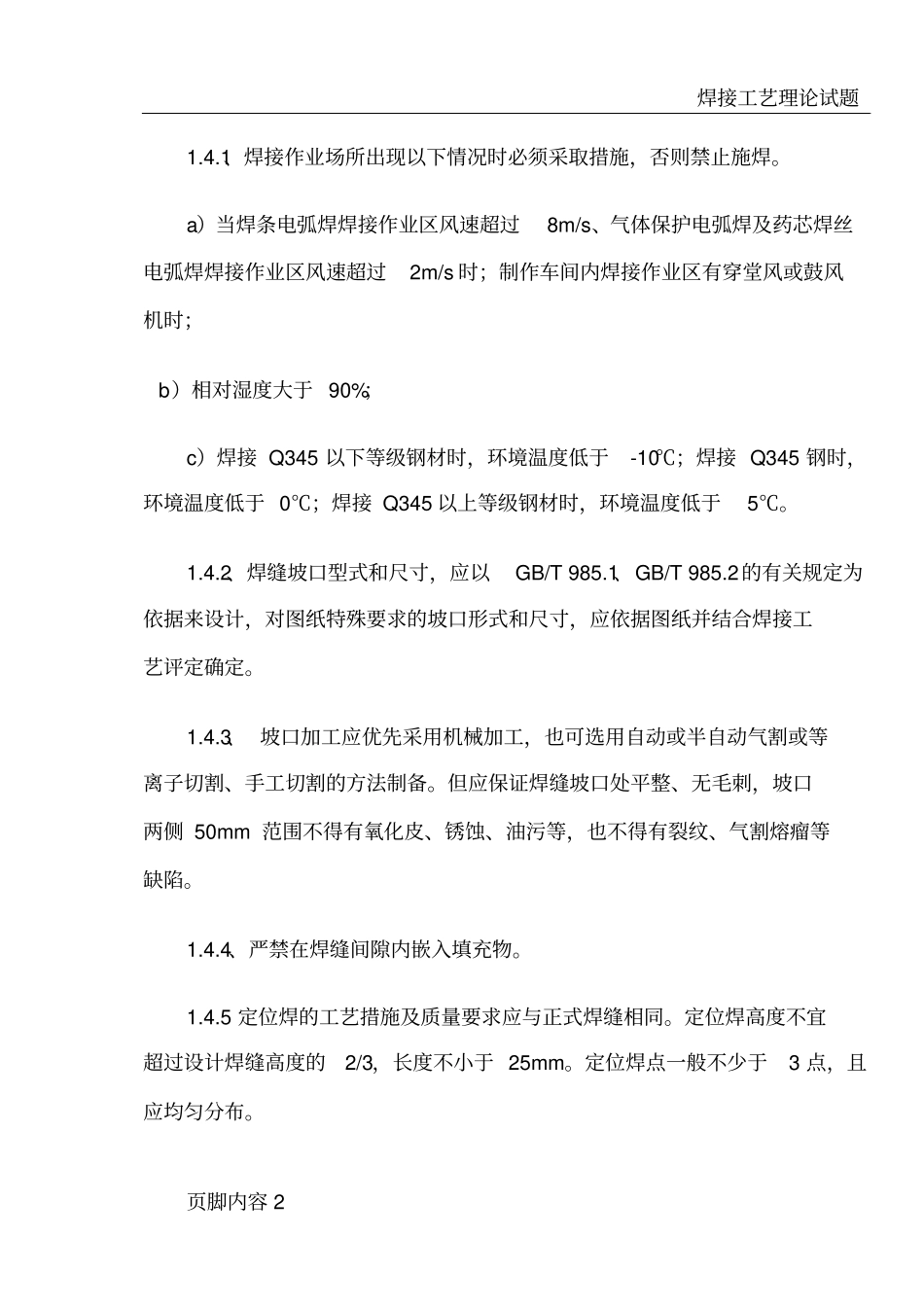

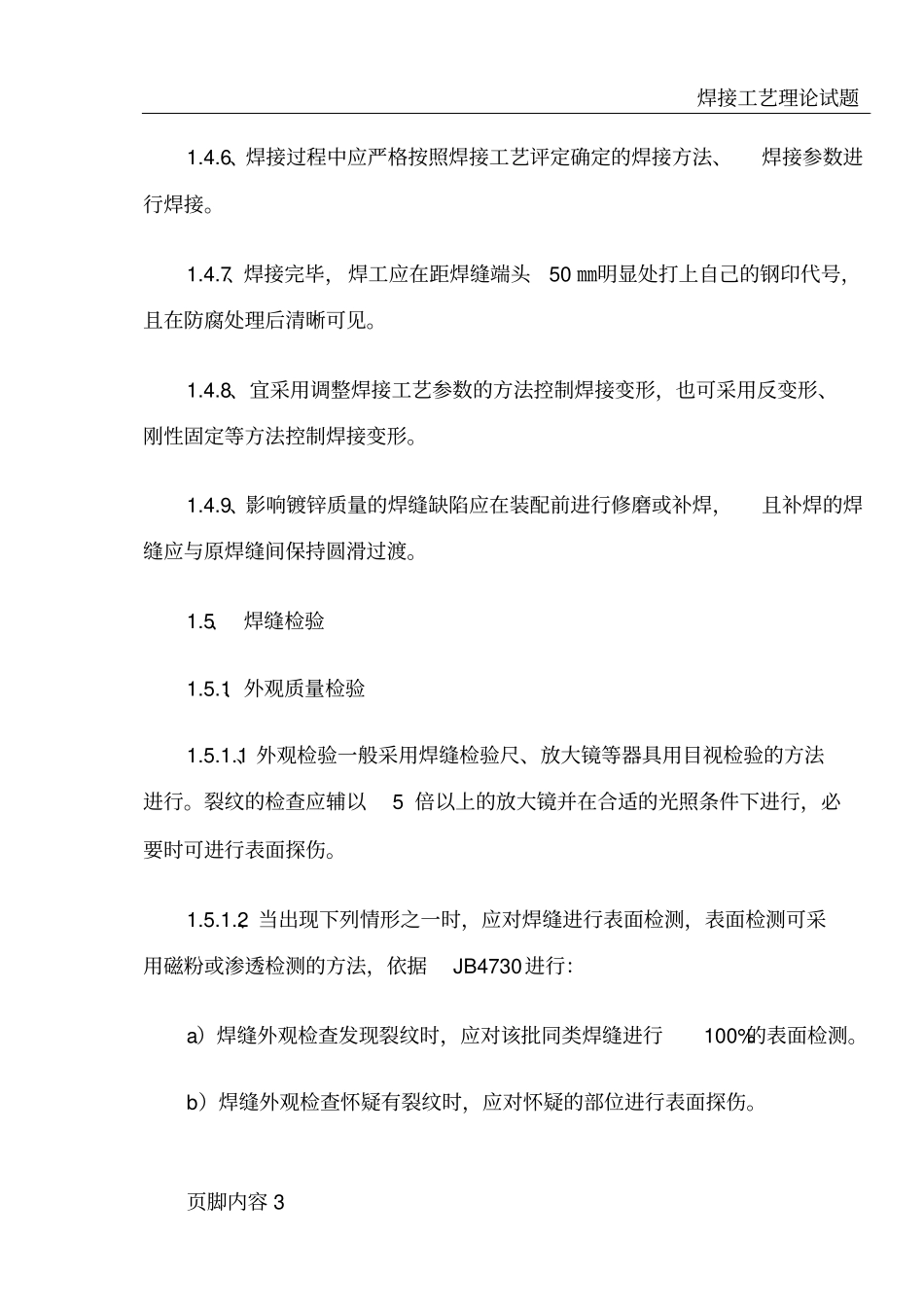

焊接工艺理论试题页脚内容 11、焊接工艺规程要求及焊接检验1.1、焊工资格焊工必须经过专门的基本理论和操作技能培训，考试合格并取得电网钢管结构焊工合格证书。1.2、焊接材料焊接材料的使用、管理按照JB/T 3223执行。1.3、焊缝质量等级1.3.1、焊缝质量等级的确定应按图纸、设计文件的要求。焊缝质量等级要求如下：a）、环向对接焊缝、连接挂线板焊缝应满足一级焊缝质量要求。b）、横担与主管连接焊缝应满足二级焊缝质量要求。c）、管管相贯焊缝、钢管与带颈平焊法兰连接的搭接角焊缝、钢管与平板法兰连接的环向角焊缝、钢管纵向对接焊缝应满足二级焊缝外观质量要求。d）、其他焊缝应达到三级焊缝的质量要求。1.3.2 塔身或横担主管的纵焊缝宜布置在结构断面的对角线的外侧方向。1.4、焊接工艺要求焊接工艺理论试题页脚内容 21.4.1、焊接作业场所出现以下情况时必须采取措施，否则禁止施焊。a）当焊条电弧焊焊接作业区风速超过8m/s、气体保护电弧焊及药芯焊丝电弧焊焊接作业区风速超过2m/s 时；制作车间内焊接作业区有穿堂风或鼓风机时；b）相对湿度大于 90%；c）焊接 Q345 以下等级钢材时，环境温度低于-10℃；焊接 Q345 钢时，环境温度低于 0℃；焊接 Q345 以上等级钢材时，环境温度低于5℃。1.4.2、焊缝坡口型式和尺寸，应以GB/T 985.1、GB/T 985.2的有关规定为依据来设计，对图纸特殊要求的坡口形式和尺寸，应依据图纸并结合焊接工艺评定确定。1.4.3、 坡口加工应优先采用机械加工，也可选用自动或半自动气割或等离子切割、手工切割的方法制备。但应保证焊缝坡口处平整、无毛刺，坡口两侧 50mm 范围不得有氧化皮、锈蚀、油污等，也不得有裂纹、气割熔瘤等缺陷。1.4.4、严禁在焊缝间隙内嵌入填充物。1.4.5 定位焊的工艺措施及质量要求应与正式焊缝相同。定位焊高度不宜超过设计焊缝高度的2/3，长度不小于 25mm。定位焊点一般不少于3 点，且应均匀分布。焊接工艺理论试题页脚内容 31.4.6、焊接过程中应严格按照焊接工艺评定确定的焊接方法、焊接参数进行焊接。1.4.7、焊接完毕，焊工应在距焊缝端头50 ㎜明显处打上自己的钢印代号，且在防腐处理后清晰可见。1.4.8、宜采用调整焊接工艺参数的方法控制焊接变形，也可采用反变形、刚性固定等方法控制焊接变形。1.4.9、影响镀锌质量的焊缝缺陷应在装配前进行修磨或补焊，且补焊的焊缝应与原焊缝间保持圆滑过渡。1.5、 焊缝检验1.5.1、外观质量检验1.5.1.1、外观检验一般采用焊...
