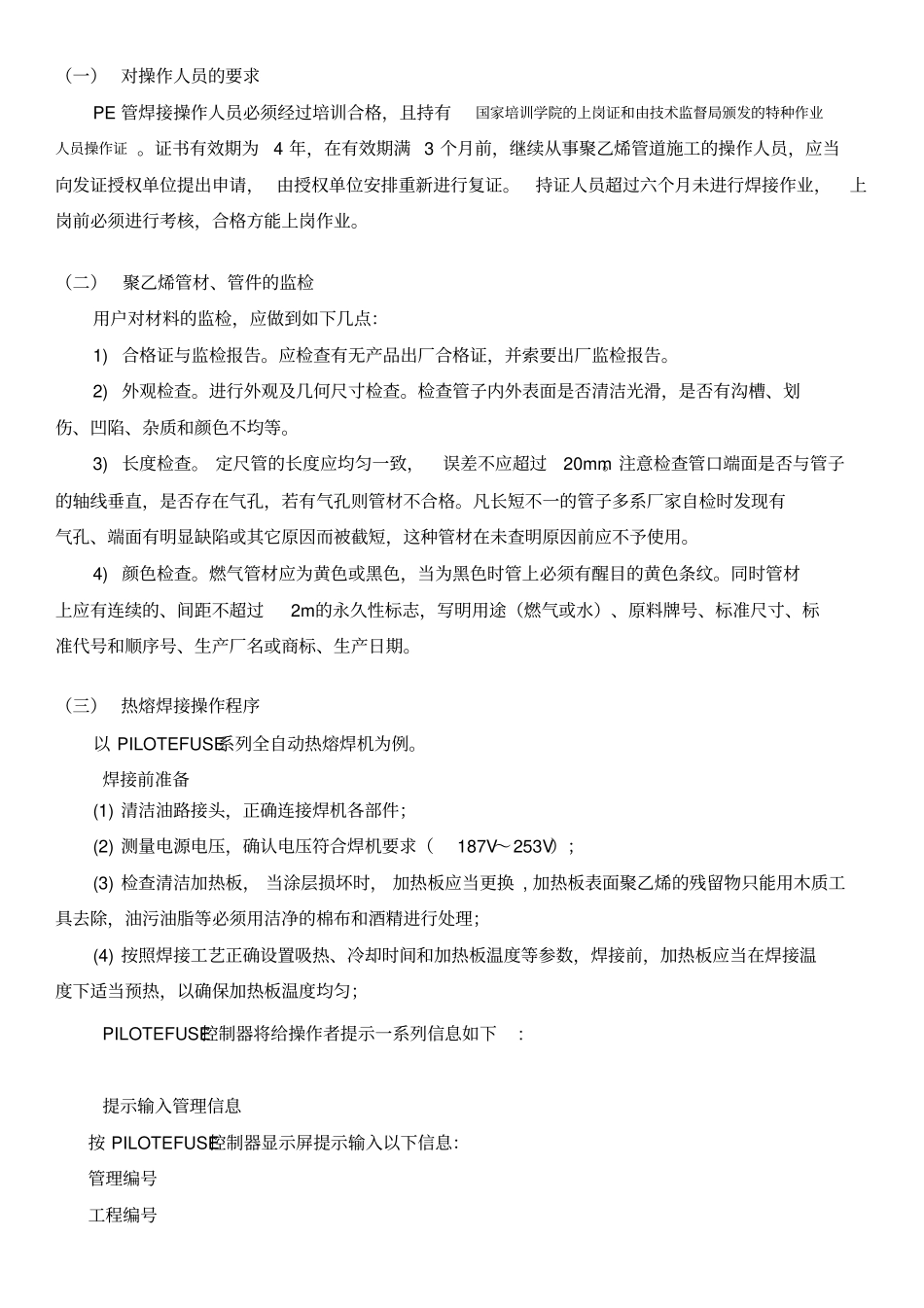

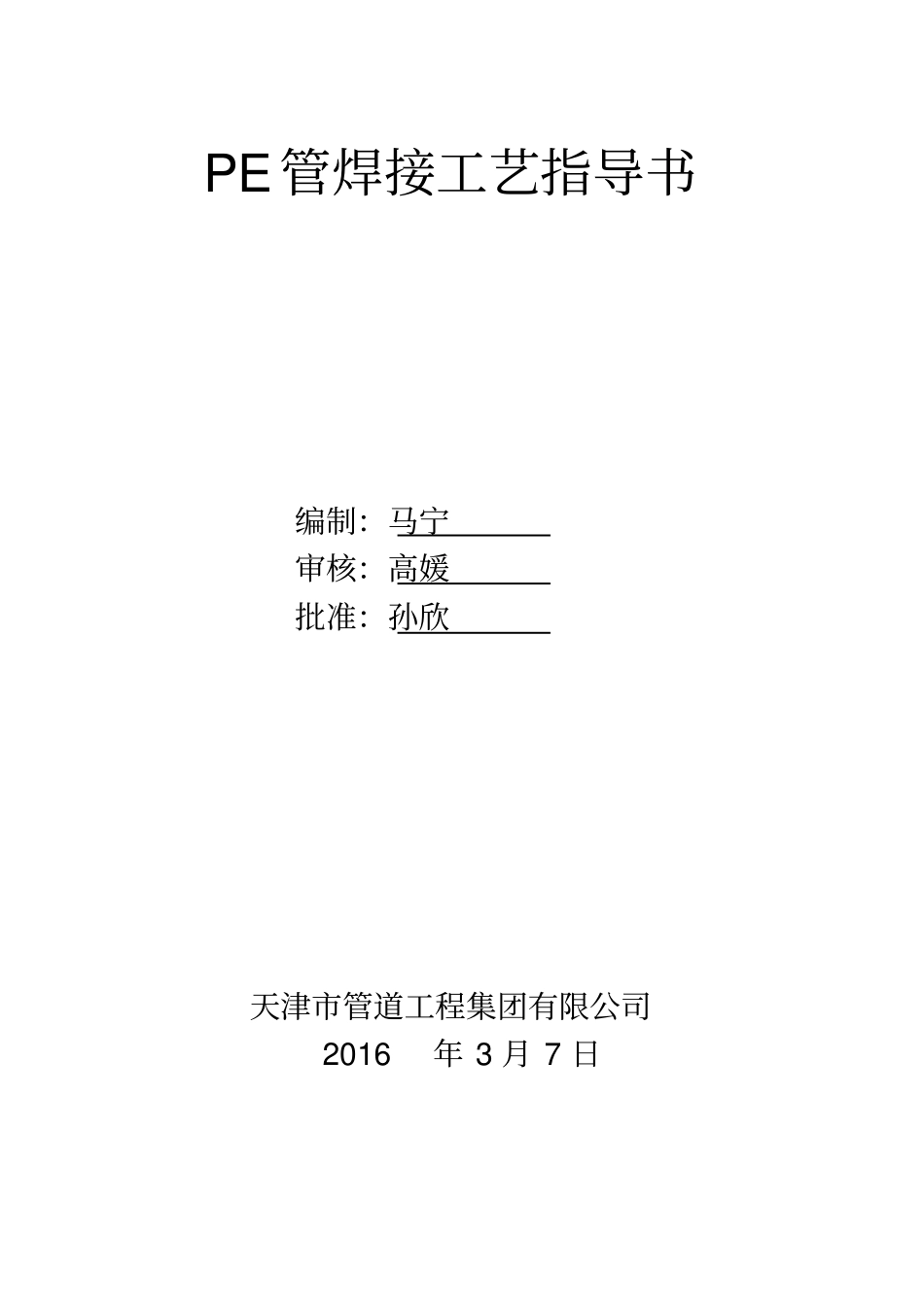

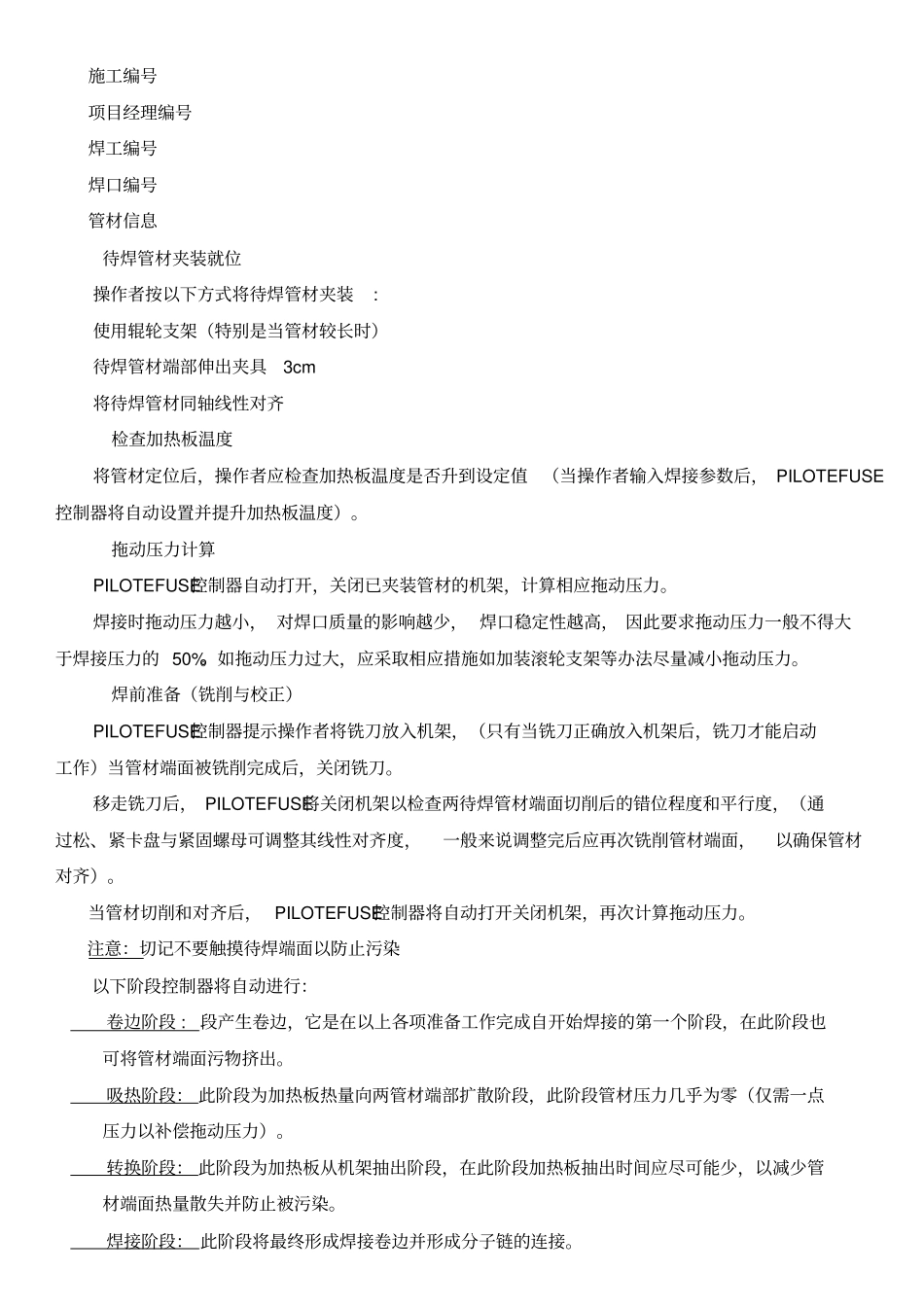

PE管焊接工艺指导书编制：马宁审核：高媛批准：孙欣天津市管道工程集团有限公司 2016年 3 月 7 日（一） 对操作人员的要求PE 管焊接操作人员必须经过培训合格，且持有国家培训学院的上岗证和由技术监督局颁发的特种作业人员操作证 。证书有效期为4 年，在有效期满 3 个月前，继续从事聚乙烯管道施工的操作人员，应当向发证授权单位提出申请， 由授权单位安排重新进行复证。持证人员超过六个月未进行焊接作业，上岗前必须进行考核，合格方能上岗作业。（二）聚乙烯管材、管件的监检用户对材料的监检，应做到如下几点：1) 合格证与监检报告。应检查有无产品出厂合格证，并索要出厂监检报告。2) 外观检查。进行外观及几何尺寸检查。检查管子内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均等。3) 长度检查。 定尺管的长度应均匀一致，误差不应超过20mm。注意检查管口端面是否与管子的轴线垂直，是否存在气孔，若有气孔则管材不合格。凡长短不一的管子多系厂家自检时发现有气孔、端面有明显缺陷或其它原因而被截短，这种管材在未查明原因前应不予使用。4) 颜色检查。燃气管材应为黄色或黑色，当为黑色时管上必须有醒目的黄色条纹。同时管材上应有连续的、间距不超过2m的永久性标志，写明用途（燃气或水）、原料牌号、标准尺寸、标准代号和顺序号、生产厂名或商标、生产日期。（三） 热熔焊接操作程序以 PILOTEFUSE系列全自动热熔焊机为例。焊接前准备(1) 清洁油路接头，正确连接焊机各部件；(2) 测量电源电压，确认电压符合焊机要求（187V～253V）；(3) 检查清洁加热板， 当涂层损坏时， 加热板应当更换 , 加热板表面聚乙烯的残留物只能用木质工具去除，油污油脂等必须用洁净的棉布和酒精进行处理；(4) 按照焊接工艺正确设置吸热、冷却时间和加热板温度等参数，焊接前，加热板应当在焊接温度下适当预热，以确保加热板温度均匀；PILOTEFUSE控制器将给操作者提示一系列信息如下:提示输入管理信息按 PILOTEFUSE控制器显示屏提示输入以下信息：管理编号工程编号施工编号项目经理编号焊工编号焊口编号管材信息待焊管材夹装就位操作者按以下方式将待焊管材夹装: 使用辊轮支架（特别是当管材较长时）待焊管材端部伸出夹具3cm 将待焊管材同轴线性对齐检查加热板温度将管材定位后，操作者应检查加热板温度是否升到设定值（当操作者输入焊接参数后， PILOTEFUSE控制器将自动设置并提升加热板温度）。拖动压力计算P...
