焊接攻牙压铆检验规范

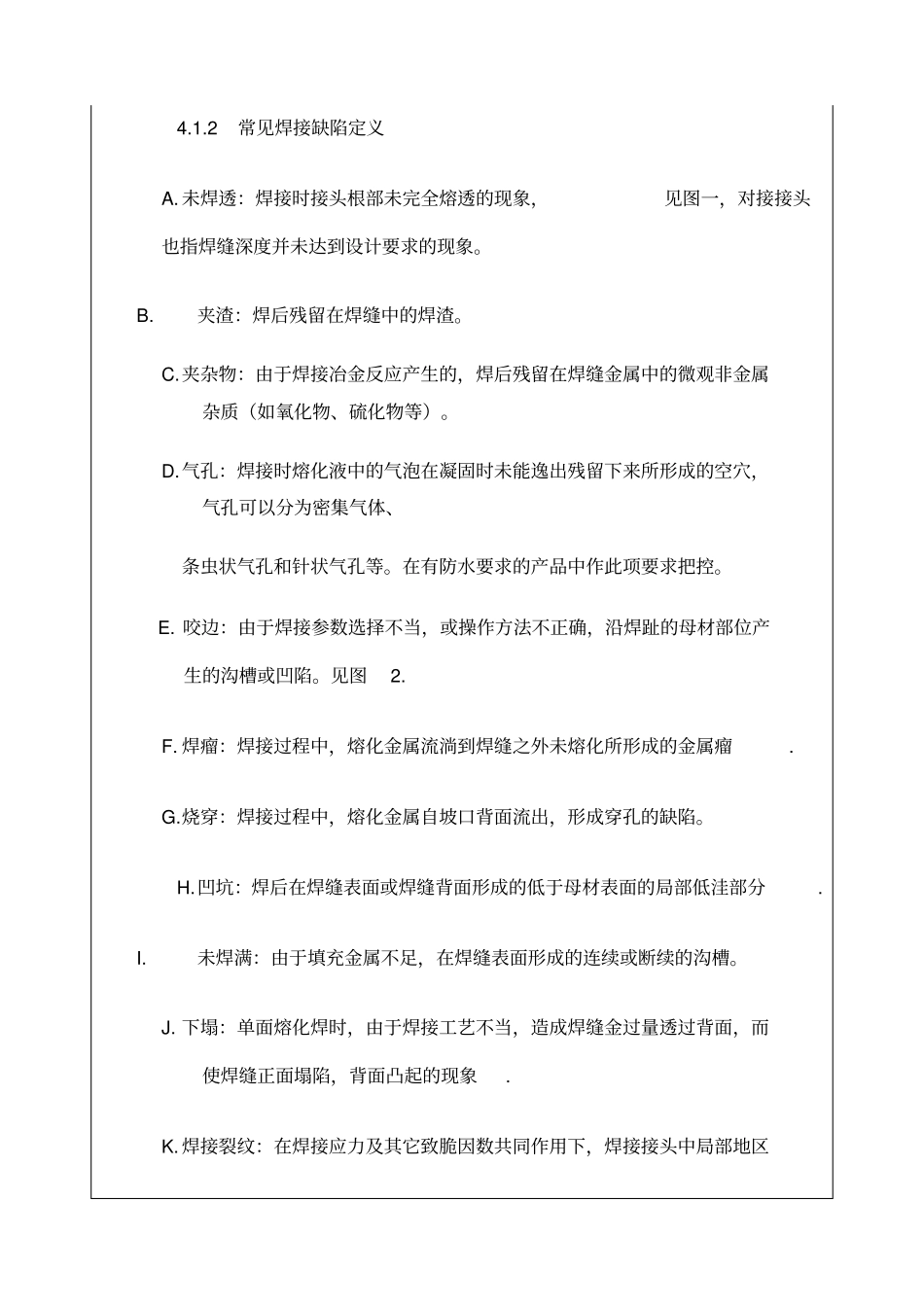

目的为指导检验员日常作业，提高检验效率。2.0 范围适用于本公司焊接、攻牙和压铆产品的检验。3.0 职责QC 负责对焊接、攻牙和压铆工序生产的产品进行检验及不合格品的处理跟踪。4.0 标准内容4.1 焊接4.1.1 一般要求A、 焊缝的外观无本规范所定义的缺陷，表面焊缝必须光滑平整，外观质量满足最终产品质量标准的相关要求。B、焊缝尺寸满足设计及规范要求。C、焊接螺钉、焊接螺柱、凸焊螺母的检验采用扭力扳手，扭矩是螺纹锁紧力矩的 2倍，超过此标准需由工程技术人员确定。D、一般不进行破坏性检验，特殊情况请工程技术人员一起确定。4.1.2 常见焊接缺陷定义A. 未焊透：焊接时接头根部未完全熔透的现象，见图一，对接接头也指焊缝深度并未达到设计要求的现象。 B.夹渣：焊后残留在焊缝中的焊渣。C.夹杂物：由于焊接冶金反应产生的，焊后残留在焊缝金属中的微观非金属杂质（如氧化物、硫化物等）。D.气孔：焊接时熔化液中的气泡在凝固时未能逸出残留下来所形成的空穴，气孔可以分为密集气体、条虫状气孔和针状气孔等。在有防水要求的产品中作此项要求把控。 E. 咬边：由于焊接参数选择不当，或操作方法不正确，沿焊趾的母材部位产生的沟槽或凹陷。见图2.F. 焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化所形成的金属瘤.G.烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。H.凹坑：焊后在焊缝表面或焊缝背面形成的低于母材表面的局部低洼部分. I.未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。J. 下塌：单面熔化焊时，由于焊接工艺不当，造成焊缝金过量透过背面，而使焊缝正面塌陷，背面凸起的现象.K. 焊接裂纹：在焊接应力及其它致脆因数共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙。L. 焊接螺钉、螺母缺陷：螺钉上无焊渣、毛刺、根部无多余熔着物影响有效螺纹长度。检测保证相应规格螺母可轻松扭到底部。螺母歪斜包括螺母自身的斜度在内不可超过1 度 15 分 ( 1° 15′ 以内 )螺母浮起间隙在0.2mm以内4.1.3焊件的公差要求 A. 焊件的位置公差要求参见下图，公差数值参见下表。~63012040010002,000允 许 偏0.20.250.30.350.40.50.6 B. 焊件的垂直度公差要求参见下图，公差数值参见下表。（注意：若L > W，则以长边L 为基准）4.1.4 焊接常见缺陷表缺陷描述判定1、相关尺寸未符合图纸及公差要求。NG2、实际加工与图纸要求不符。NG3、焊接部位...
