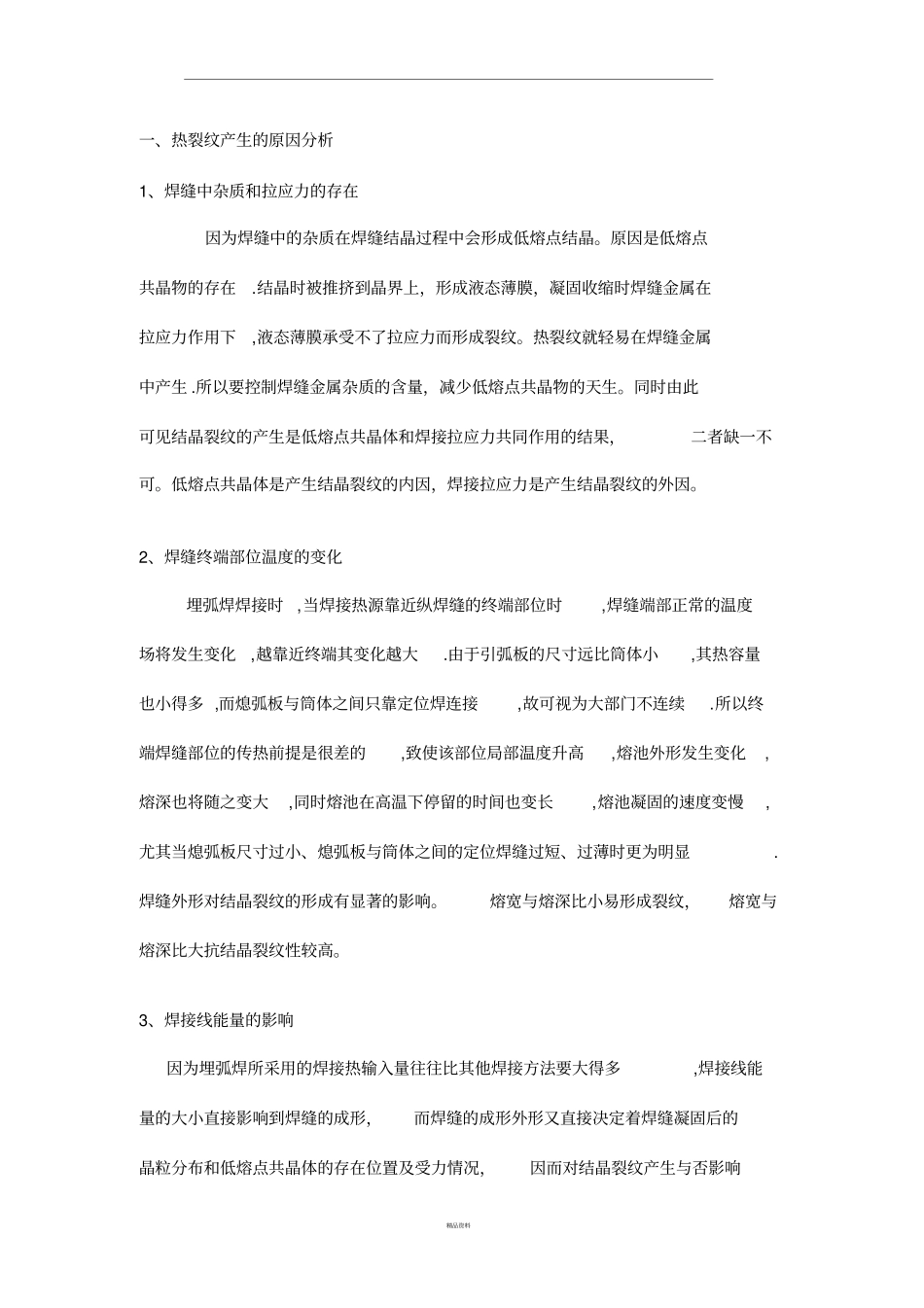

精品资料一、热裂纹产生的原因分析1、焊缝中杂质和拉应力的存在因为焊缝中的杂质在焊缝结晶过程中会形成低熔点结晶。原因是低熔点共晶物的存在.结晶时被推挤到晶界上，形成液态薄膜，凝固收缩时焊缝金属在拉应力作用下,液态薄膜承受不了拉应力而形成裂纹。热裂纹就轻易在焊缝金属中产生 .所以要控制焊缝金属杂质的含量，减少低熔点共晶物的天生。同时由此可见结晶裂纹的产生是低熔点共晶体和焊接拉应力共同作用的结果，二者缺一不可。低熔点共晶体是产生结晶裂纹的内因，焊接拉应力是产生结晶裂纹的外因。2、焊缝终端部位温度的变化埋弧焊焊接时,当焊接热源靠近纵焊缝的终端部位时,焊缝端部正常的温度场将发生变化,越靠近终端其变化越大.由于引弧板的尺寸远比筒体小,其热容量也小得多 ,而熄弧板与筒体之间只靠定位焊连接,故可视为大部门不连续.所以终端焊缝部位的传热前提是很差的,致使该部位局部温度升高,熔池外形发生变化, 熔深也将随之变大,同时熔池在高温下停留的时间也变长,熔池凝固的速度变慢, 尤其当熄弧板尺寸过小、熄弧板与筒体之间的定位焊缝过短、过薄时更为明显. 焊缝外形对结晶裂纹的形成有显著的影响。熔宽与熔深比小易形成裂纹，熔宽与熔深比大抗结晶裂纹性较高。3、焊接线能量的影响因为埋弧焊所采用的焊接热输入量往往比其他焊接方法要大得多,焊接线能量的大小直接影响到焊缝的成形，而焊缝的成形外形又直接决定着焊缝凝固后的晶粒分布和低熔点共晶体的存在位置及受力情况，因而对结晶裂纹产生与否影响精品资料较大。另外 ,焊缝的横向收缩量远比间隙的张开量要小,使终端部位的横向拉伸力比其他焊接方法要大.这对开坡口的中厚板和不开坡口的较薄板尤为明显. 4、其他情况如存在强制装配,装配质量不符合要求. 二、焊缝裂纹的性质及特点终端裂纹形成的部位有时为终端,有时为距终端四周地区150mm 范围内 , 有时为表面裂纹,有时为内部裂纹,而大多数情况是发生在终端四周的内部裂纹. 裂纹与焊缝的波纹线相垂直，露在焊缝表面的有显著的锯齿外形。这些特征都是结晶裂纹的表现，除了结晶裂纹以外，其它类型的裂纹在低合金钢板自动埋弧焊时极为少见。在出产中我们发现低合金钢板自动埋弧焊结晶裂纹的产生有以下几个特点：1、多泛起在第一遍焊接时。2、厚度小于20mm 的钢板的筒节纵缝的熄弧板处易产生结晶裂纹；而厚度大于20mm 的低合金钢板在纵缝和环缝中都有可能无规律地泛起裂纹。3、在钢板和焊剂的化学成分中碳及其它易产...
