焊接球钢网架结构施工技术

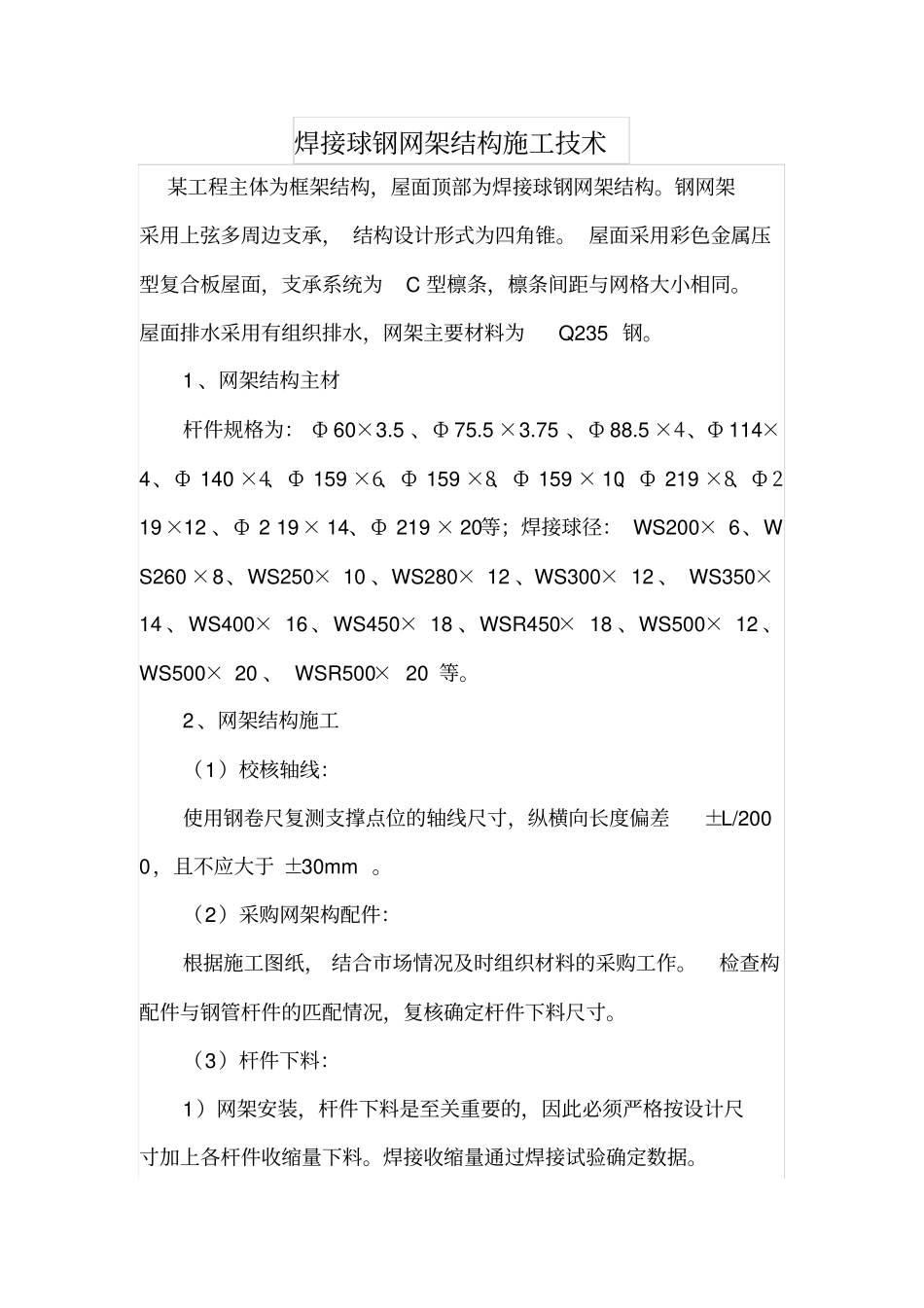

焊接球钢网架结构施工技术_第1页
1/6

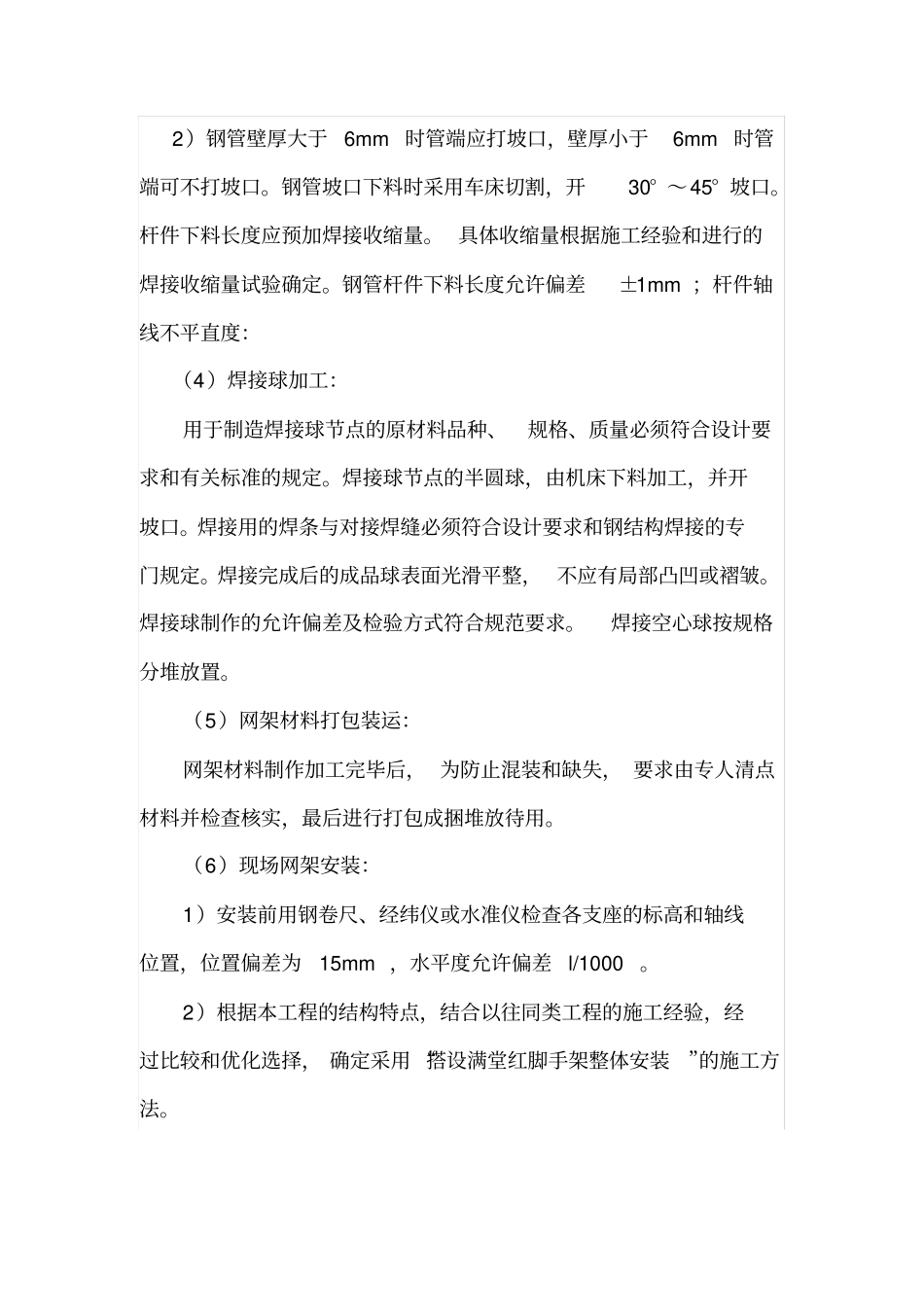

焊接球钢网架结构施工技术_第2页
2/6

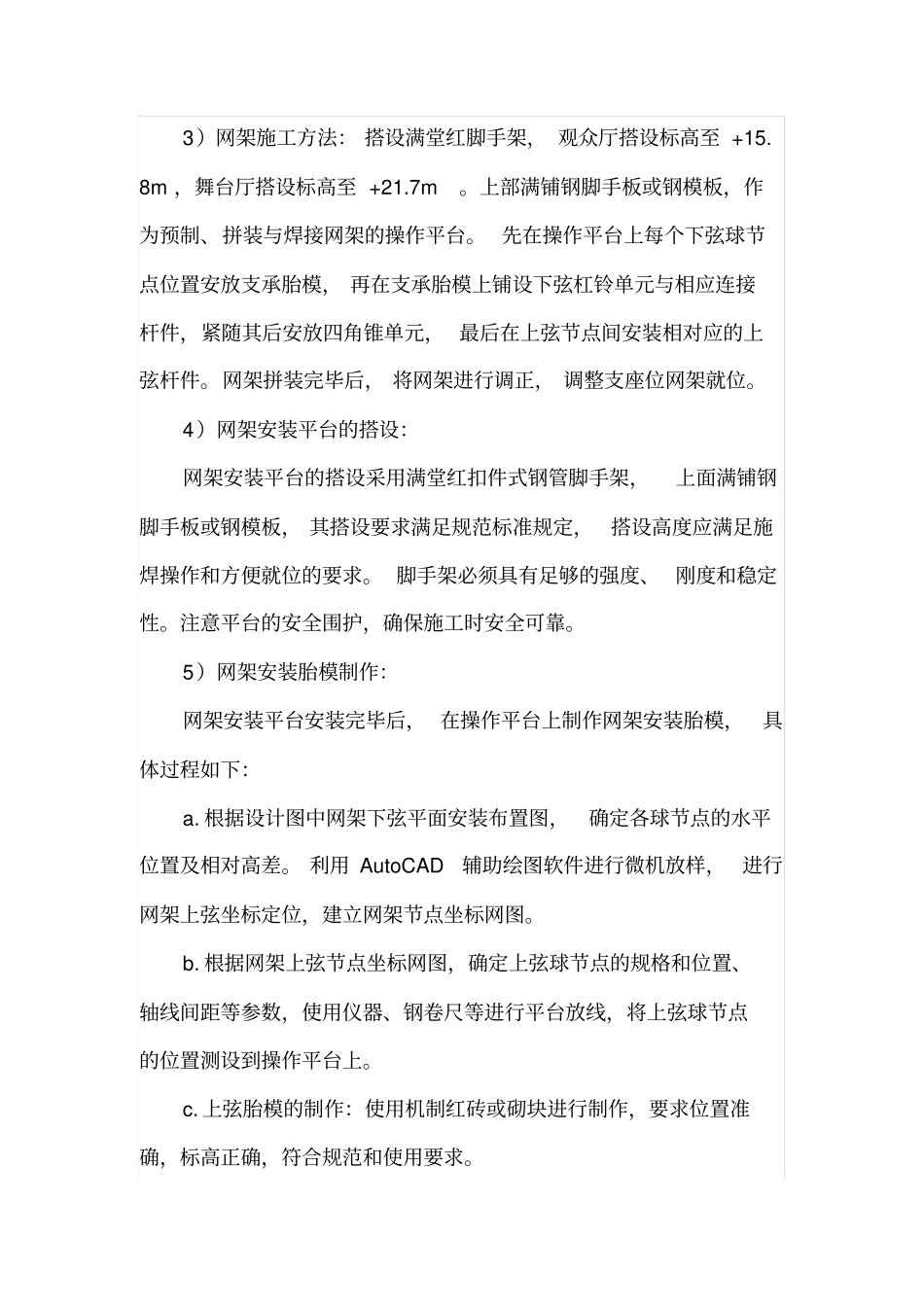

焊接球钢网架结构施工技术_第3页
3/6
焊接球钢网架结构施工技术某工程主体为框架结构,屋面顶部为焊接球钢网架结构。钢网架采用上弦多周边支承, 结构设计形式为四角锥。 屋面采用彩色金属压型复合板屋面,支承系统为C 型檩条,檩条间距与网格大小相同。屋面排水采用有组织排水,网架主要材料为Q235 钢。1 、网架结构主材杆件规格为: Ф 60×3.5 、Ф 75.5 ×3.75 、Ф 88.5 ×4、Ф 114×4、Ф 140 ×4、Ф 159 ×6、Ф 159 ×8、Ф 159 × 10、Ф 219 ×8、Ф 219×12 、Ф 2 19× 14、Ф 219 × 20等;焊接球径: WS200× 6、WS260 ×8、WS250× 10 、WS280× 12 、WS300× 12 、 WS350×14 、WS400× 16 、WS450× 18 、WSR450× 18 、WS500× 12 、WS500× 20 、 WSR500× 20 等。2 、网架结构施工(1)校核轴线:使用钢卷尺复测支撑点位的轴线尺寸,纵横向长度偏差±L/2000,且不应大于 ±30mm 。(2)采购网架构配件:根据施工图纸, 结合市场情况及时组织材料的采购工作。检查构配件与钢管杆件的匹配情况,复核确定杆件下料尺寸。(3)杆件下料:1)网架安装,杆件下料是至关重要的,因此必须严格按设计尺寸加上各杆件收缩量下料。焊接收缩量通过焊接试验确定数据。2)钢管壁厚大于6mm 时管端应打坡口,壁厚小于6mm 时管端可不打坡口。钢管坡口下料时采用车床切割,开30° ~45° 坡口。杆件下料长度应预加焊接收缩量。 具体收缩量根据施工经验和进行的焊接收缩量试验确定。钢管杆件下料长度允许偏差±1mm ;杆件轴线不平直度:(4)焊接球加工:用于制造焊接球节点的原材料品种、规格、质量必须符合设计要求和有关标准的规定。焊接球节点的半圆球,由机床下料加工,并开坡口。焊接用的焊条与对接焊缝必须符合设计要求和钢结构焊接的专门规定。焊接完成后的成品球表面光滑平整, 不应有局部凸凹或褶皱。焊接球制作的允许偏差及检验方式符合规范要求。焊接空心球按规格分堆放置。(5)网架材料打包装运:网架材料制作加工完毕后, 为防止混装和缺失, 要求由专人清点材料并检查核实,最后进行打包成捆堆放待用。(6)现场网架安装:1)安装前用钢卷尺、经纬仪或水准仪检查各支座的标高和轴线位置,位置偏差为15mm ,水平度允许偏差l/1000 。2)根据本工程的结构特点,结合以往同类工程的施工经验,经过比较和优化选择, 确定采用 “搭设满堂红脚手架整体安装”的施工方法。3)网架施工方法: 搭设...
