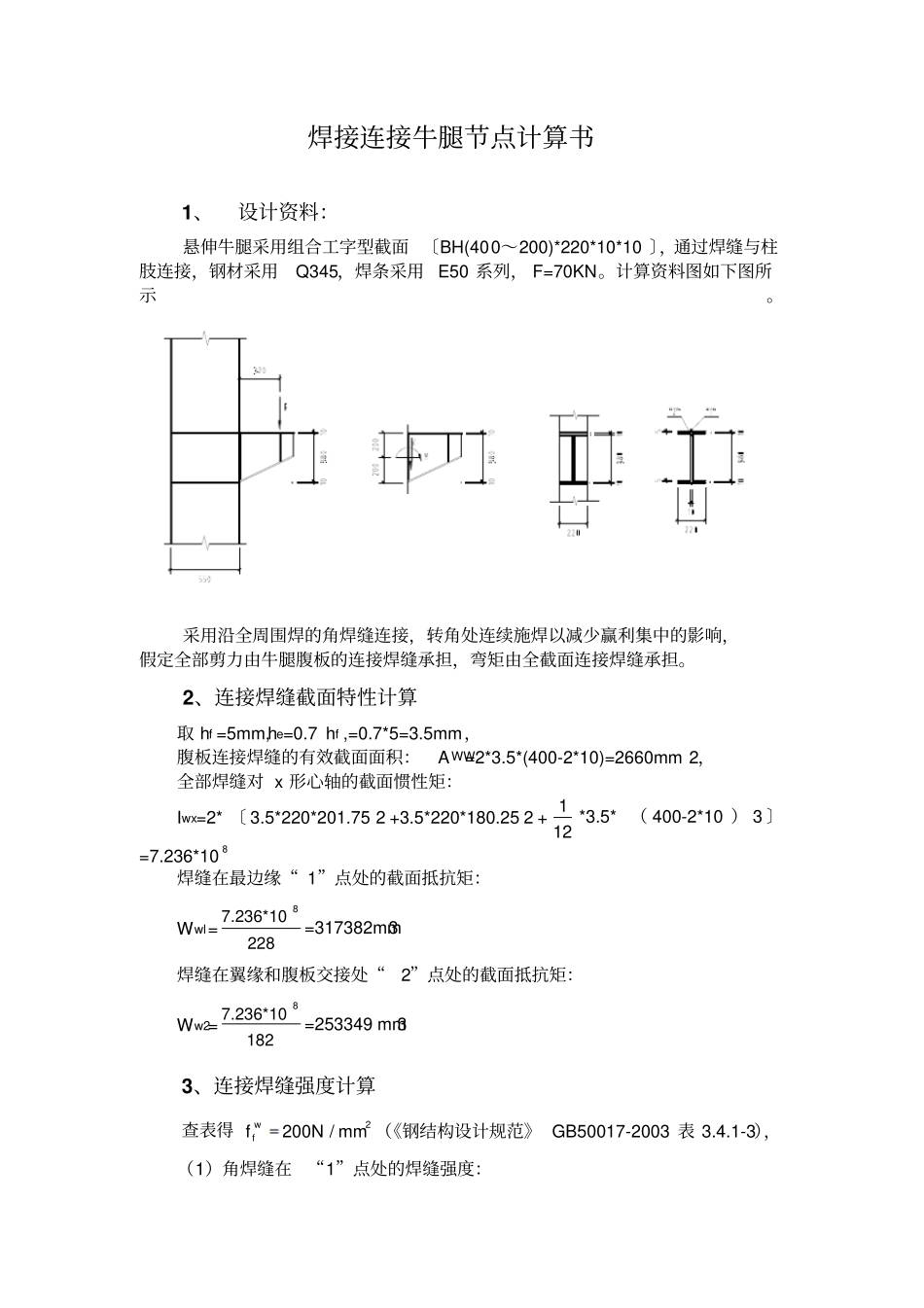

焊接连接牛腿节点计算书1、设计资料：悬伸牛腿采用组合工字型截面 〔BH(400～200)*220*10*10 〕，通过焊缝与柱肢连接，钢材采用Q345，焊条采用 E50 系列， F=70KN。计算资料图如下图所示。采用沿全周围焊的角焊缝连接，转角处连续施焊以减少赢利集中的影响，假定全部剪力由牛腿腹板的连接焊缝承担，弯矩由全截面连接焊缝承担。2、连接焊缝截面特性计算取 hf =5mm, he=0.7 hf ,=0.7*5=3.5mm，腹板连接焊缝的有效截面面积：A WW=2*3.5*(400-2*10)=2660mm 2，全部焊缝对 x 形心轴的截面惯性矩：Iwx=2* 〔 3.5*220*201.75 2 +3.5*220*180.25 2 + 112*3.5* （ 400-2*10 ） 3 〕=7.236*108焊缝在最边缘“ 1”点处的截面抵抗矩：Wwl=87.236*10228=317382mm3焊缝在翼缘和腹板交接处“2”点处的截面抵抗矩：Ww2=87.236*10182=253349 mm33、连接焊缝强度计算查表得2200/wffNmm （《钢结构设计规范》 GB50017-2003 表 3.4.1-3），（1）角焊缝在“1”点处的焊缝强度：M=F· e=70*0.32=22.4KN· m, Σ m1=1WMW=622.4*10317382=71N/mm 2
