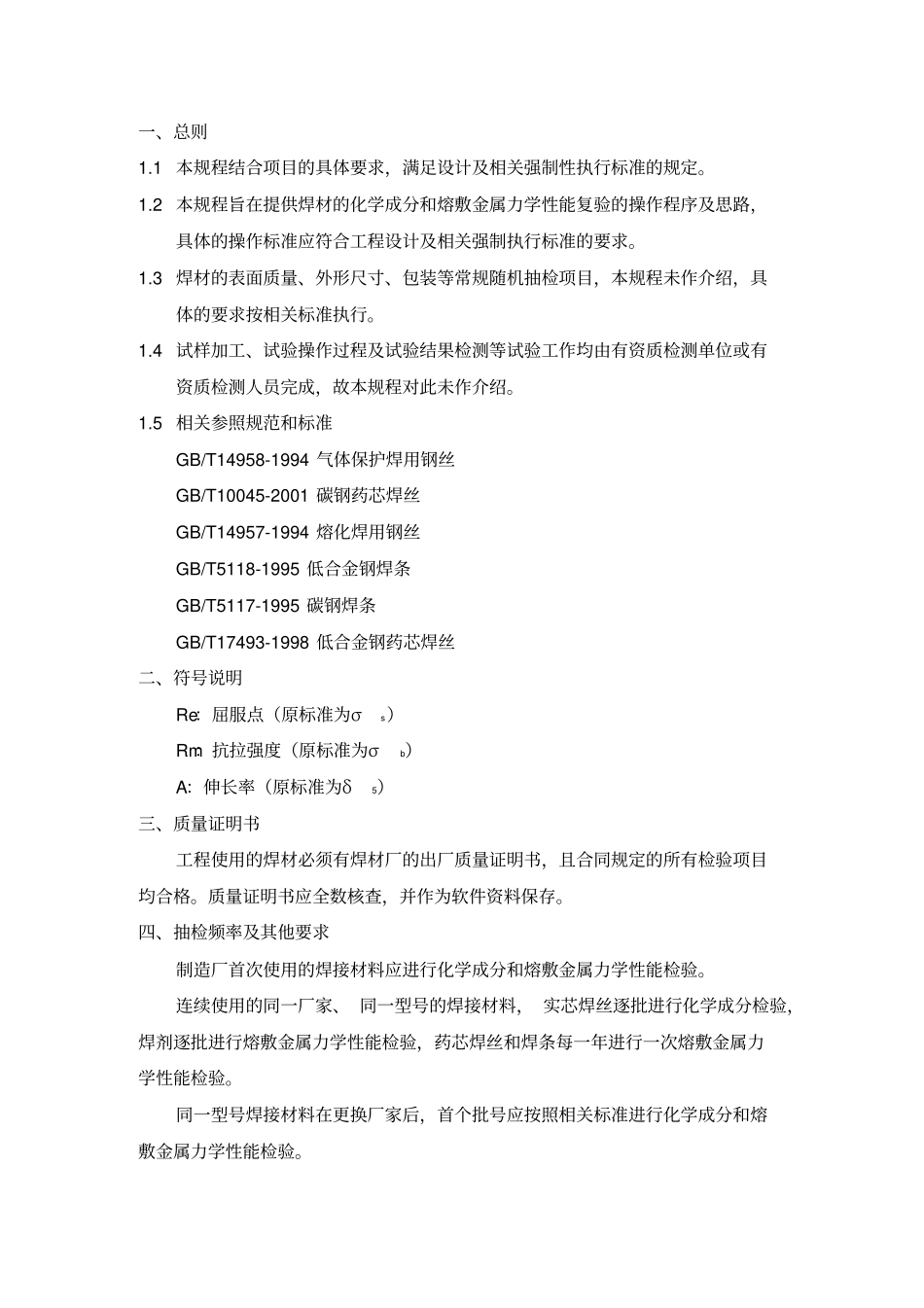

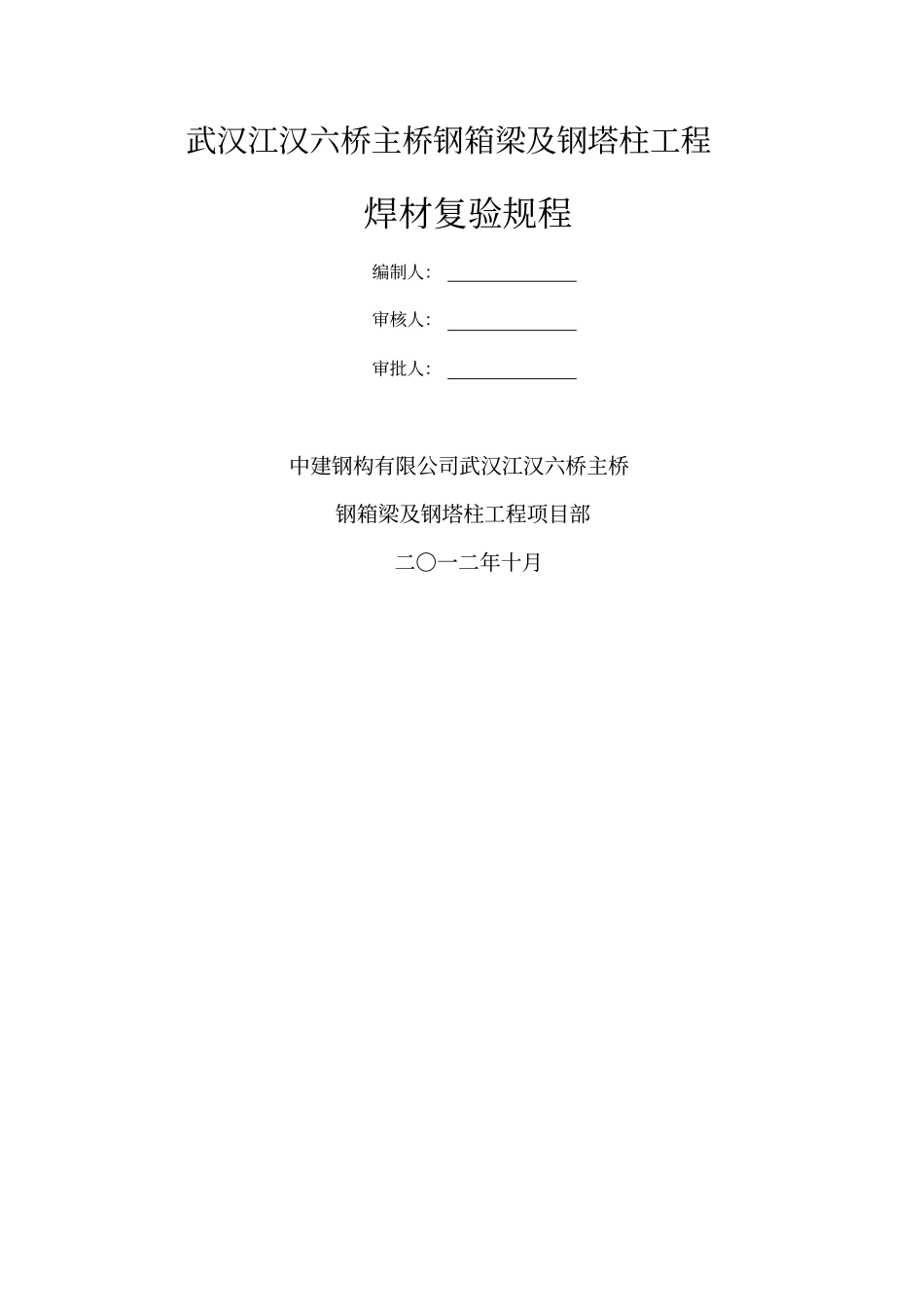

武汉江汉六桥主桥钢箱梁及钢塔柱工程焊材复验规程编制人：审核人：审批人：中建钢构有限公司武汉江汉六桥主桥钢箱梁及钢塔柱工程项目部二〇一二年十月目录八、验收规则 ............................................................................................................................................ 一、总则1.1 本规程结合项目的具体要求，满足设计及相关强制性执行标准的规定。1.2 本规程旨在提供焊材的化学成分和熔敷金属力学性能复验的操作程序及思路，具体的操作标准应符合工程设计及相关强制执行标准的要求。1.3 焊材的表面质量、外形尺寸、包装等常规随机抽检项目，本规程未作介绍，具体的要求按相关标准执行。1.4 试样加工、试验操作过程及试验结果检测等试验工作均由有资质检测单位或有资质检测人员完成，故本规程对此未作介绍。1.5 相关参照规范和标准GB/T14958-1994 气体保护焊用钢丝GB/T10045-2001 碳钢药芯焊丝GB/T14957-1994 熔化焊用钢丝GB/T5118-1995 低合金钢焊条GB/T5117-1995 碳钢焊条GB/T17493-1998 低合金钢药芯焊丝二、符号说明Re：屈服点（原标准为σs）Rm：抗拉强度（原标准为σb）A：伸长率（原标准为δ5）三、质量证明书工程使用的焊材必须有焊材厂的出厂质量证明书，且合同规定的所有检验项目均合格。质量证明书应全数核查，并作为软件资料保存。四、抽检频率及其他要求制造厂首次使用的焊接材料应进行化学成分和熔敷金属力学性能检验。连续使用的同一厂家、 同一型号的焊接材料， 实芯焊丝逐批进行化学成分检验，焊剂逐批进行熔敷金属力学性能检验，药芯焊丝和焊条每一年进行一次熔敷金属力学性能检验。同一型号焊接材料在更换厂家后，首个批号应按照相关标准进行化学成分和熔敷金属力学性能检验。五、试板制作5.1 实芯 CO2焊丝复验试验制作名称规格（ mm）材质单幅试板内数量备注试板20×125×400 不限2 块钢衬垫12×25×500 不限1 块引熄弧板20×40×80 不限4 块试板接头形式5.2 药芯 CO2焊丝复验试验制作名称规格（ mm）材质单幅试板内数量备注试板20×125×400 不限2 块钢衬垫12× 25×500 不限1 块引熄弧板20×40×80 不限4 块试板接头形式5.3 手工焊条焊（φ 3.2 ）复验试验制作名称规格（ mm）材质单幅试板内数量备注试板20×125×400 不限2 块钢衬垫6×25×500 不限1 块引熄弧板20×40×80 不限4 块试板接头形式5.4 手工焊条焊（φ 4.0 ...
