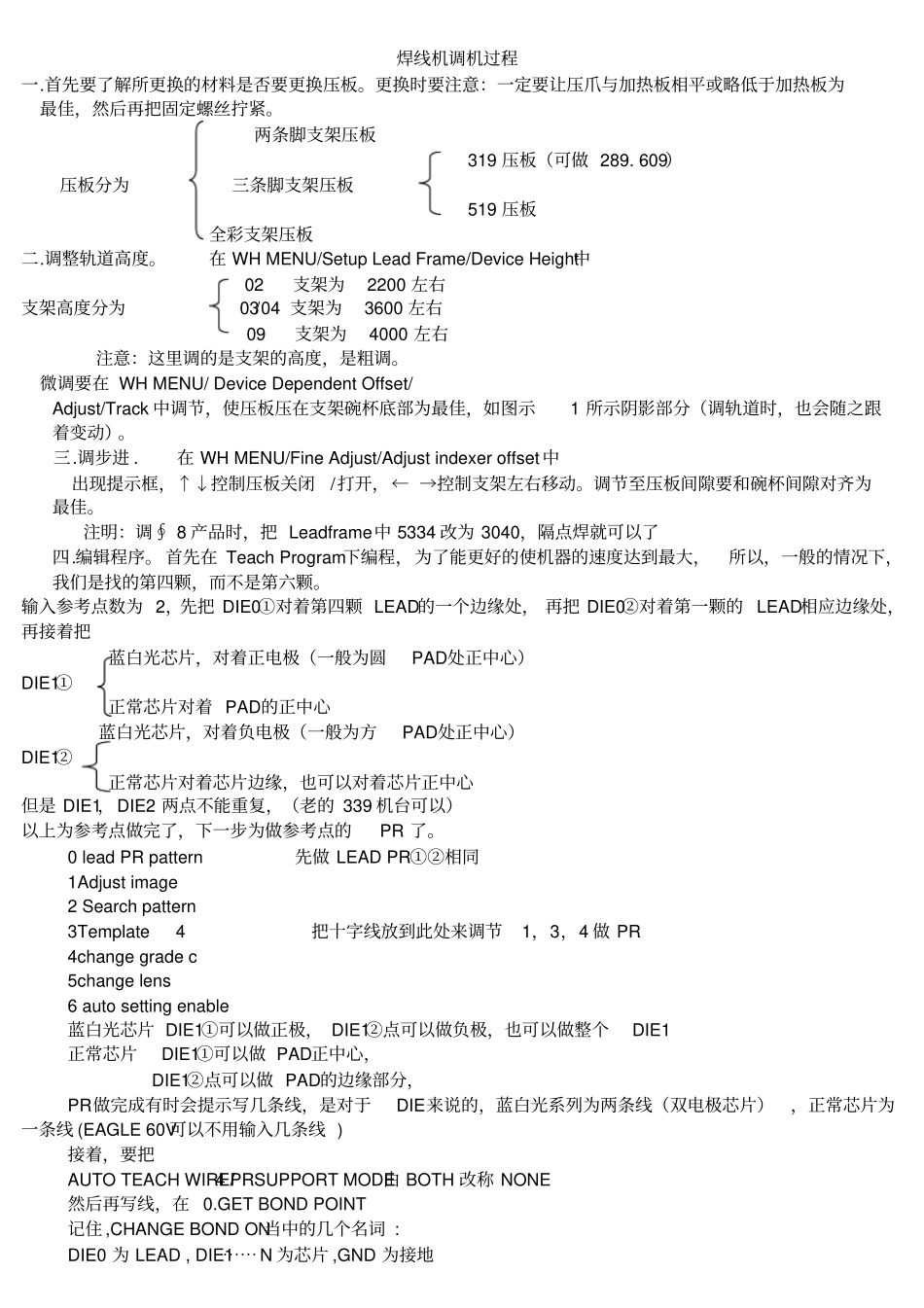

焊线机调机过程一.首先要了解所更换的材料是否要更换压板。更换时要注意：一定要让压爪与加热板相平或略低于加热板为最佳，然后再把固定螺丝拧紧。两条脚支架压板319 压板（可做 289. 609）压板分为三条脚支架压板519 压板全彩支架压板二.调整轨道高度。在 WH MENU/Setup Lead Frame/Device Height中02 支架为2200 左右支架高度分为03/04 支架为3600 左右09 支架为4000 左右注意：这里调的是支架的高度，是粗调。微调要在 WH MENU/ Device Dependent Offset/ Adjust/Track 中调节，使压板压在支架碗杯底部为最佳，如图示1 所示阴影部分（调轨道时，也会随之跟着变动）。三.调步进 . 在 WH MENU/Fine Adjust/Adjust indexer offset 中出现提示框，↑↓控制压板关闭/打开，← →控制支架左右移动。调节至压板间隙要和碗杯间隙对齐为最佳。注明：调∮ 8 产品时，把 Leadframe中 5334 改为 3040，隔点焊就可以了四.编辑程序。 首先在 Teach Program下编程，为了能更好的使机器的速度达到最大，所以，一般的情况下，我们是找的第四颗，而不是第六颗。输入参考点数为 2，先把 DIE0①对着第四颗 LEAD的一个边缘处， 再把 DIE0②对着第一颗的 LEAD相应边缘处，再接着把蓝白光芯片，对着正电极（一般为圆PAD处正中心）DIE1①正常芯片对着 PAD的正中心蓝白光芯片，对着负电极（一般为方PAD处正中心）DIE1②正常芯片对着芯片边缘，也可以对着芯片正中心但是 DIE1，DIE2 两点不能重复，（老的 339 机台可以）以上为参考点做完了，下一步为做参考点的PR 了。0 lead PR pattern 先做 LEAD PR ①②相同1Adjust image 2 Search pattern 3Template 4 把十字线放到此处来调节1，3，4 做 PR4change grade c5change lens 6 auto setting enable蓝白光芯片 DIE1①可以做正极， DIE1②点可以做负极，也可以做整个DIE1正常芯片DIE1①可以做 PAD正中心，DIE1②点可以做 PAD的边缘部分，PR做完成有时会提示写几条线，是对于DIE来说的，蓝白光系列为两条线（双电极芯片），正常芯片为一条线 (EAGLE 60V可以不用输入几条线 )接着，要把AUTO TEACH WIRE/4 PRSUPPORT MODE 由 BOTH 改称 NONE然后再写线，在 0.GET BOND POINT 记住 ,CHANGE BOND ON 当中的几个名词 :DIE0 为 LEAD , DIE1⋯⋯ N 为芯片 ,GND 为接地线写完后 ,请退到 TEACH PROGRAM下若是蓝白光产...
