焊缝超声波探伤

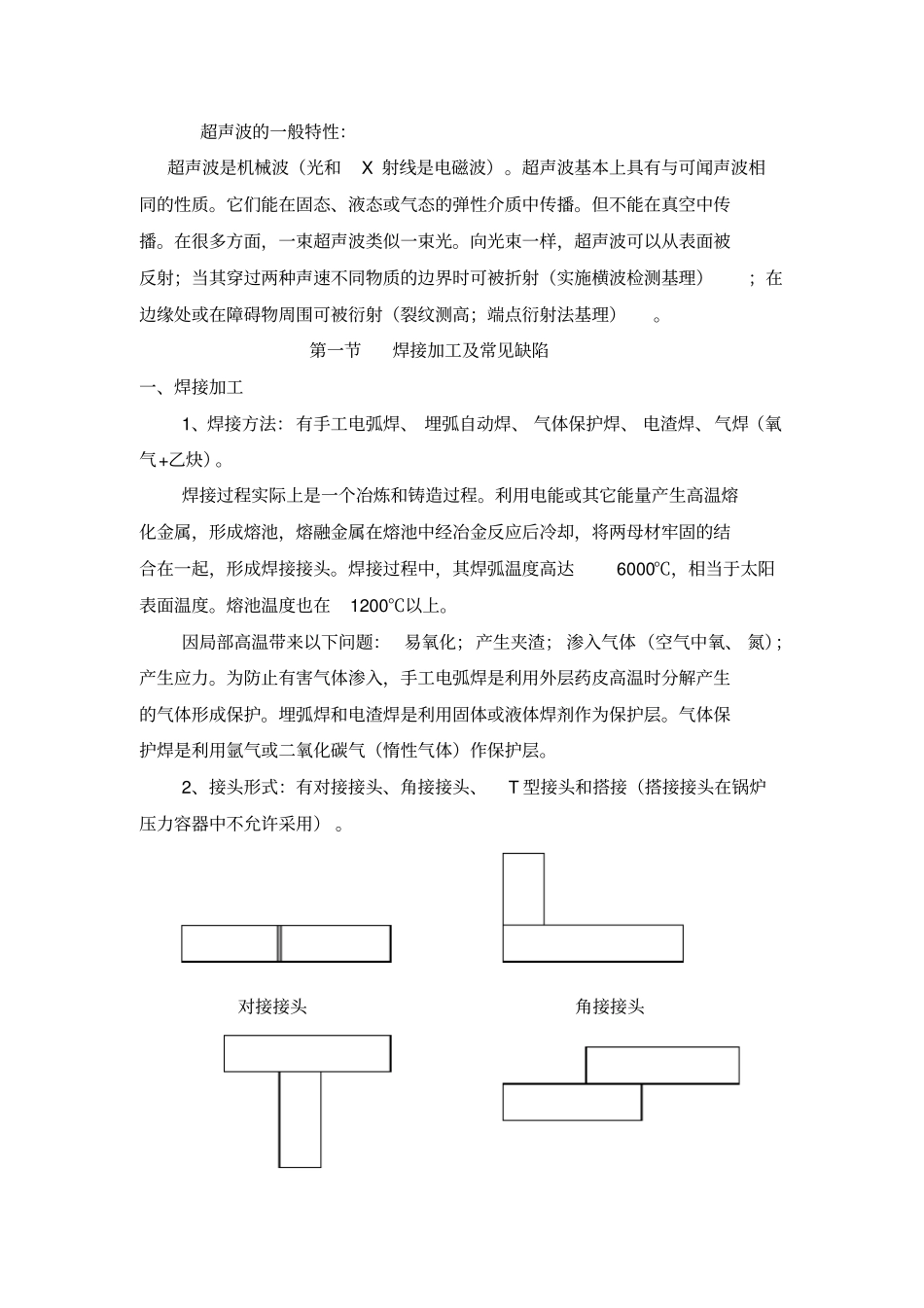

焊缝超声波探伤焊缝手动超声波探伤锅炉压力容器和各种钢结构主要采用焊接方法制造。射线探伤和超声波探伤是对焊缝进行无损检测的主要方法。对于焊缝中的裂纹、未熔合等面状危害性缺陷，超声波比射线有更高的检出率。随着现代科技快速发展，技术进步。超声仪器数字化，探头品种类型增加，使得超声波检测工艺可以更加完善，检测技术更为成熟。但众所周知：超声波探伤中人为因素对检测结果影响甚大；工艺性强；故此对超声波检测人员的素质要求高。检测人员不仅要具备熟练的超声波探伤技术，还应了解有关的焊接基本知识；如焊接接头形式、坡口形式、焊接方法和可能产生的缺陷方向、性质等。针对不同的检测对象制定相应的探伤工艺，选用合适的探伤方法，从而获得正确的检测结果。射线检测局限性：1. 辐射影响，在检测场地附近，防护不当会对人体造成伤害。2. 受穿透力等局限影响， 对厚截面及厚度变化大的被检物检测效果不好。3. 面状缺陷受方向影响检出率低。4. 不能提供缺陷的深度信息。5. 需接近被检物体的两面。6. 检测周期长，结果反馈慢。设备较超声笨重。成本高。常规超声波检测不存在对人体的危害，它能提供缺陷的深度信息和检出射线照相容易疏漏的垂直于射线入射方向的面积型缺陷。能即时出结果；与射线检测互补。超声检测局限性：1. 由于操作者操作误差导致检测结果的差异。2. 对操作者的主观因素（能力、经验、状态）要求很高。3. 定性困难。4. 无直接见证记录（有些自动化扫查装置可作永久性记录）。5. 对小的（但有可能超标的缺陷）不连续性重复检测结果的可能性小。6. 对粗糙、形状不规则、小而薄及不均质的零件难以检查。7. 需使用耦合剂使波能量在换能器和被检工件之间有效传播。超声波的一般特性：超声波是机械波（光和X 射线是电磁波）。超声波基本上具有与可闻声波相同的性质。它们能在固态、液态或气态的弹性介质中传播。但不能在真空中传播。在很多方面，一束超声波类似一束光。向光束一样，超声波可以从表面被反射；当其穿过两种声速不同物质的边界时可被折射（实施横波检测基理）；在边缘处或在障碍物周围可被衍射（裂纹测高；端点衍射法基理）。第一节焊接加工及常见缺陷一、焊接加工1、焊接方法：有手工电弧焊、 埋弧自动焊、 气体保护焊、 电渣焊、气焊（氧气+乙炔）。焊接过程实际上是一个冶炼和铸造过程。利用电能或其它能量产生高温熔化金属，形成熔池，熔融金属在熔池中经冶金反应后冷却，将两母材牢固...
