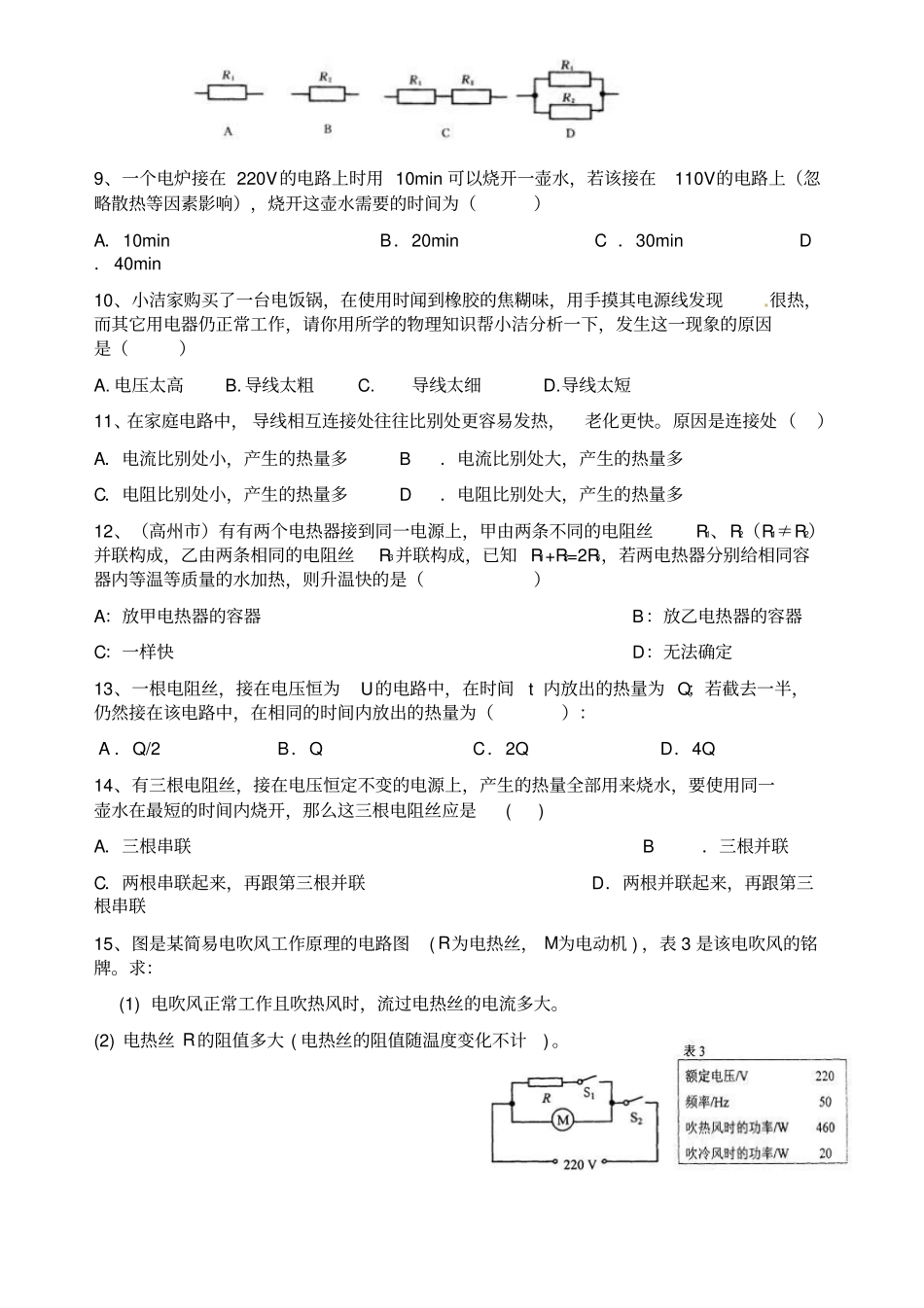

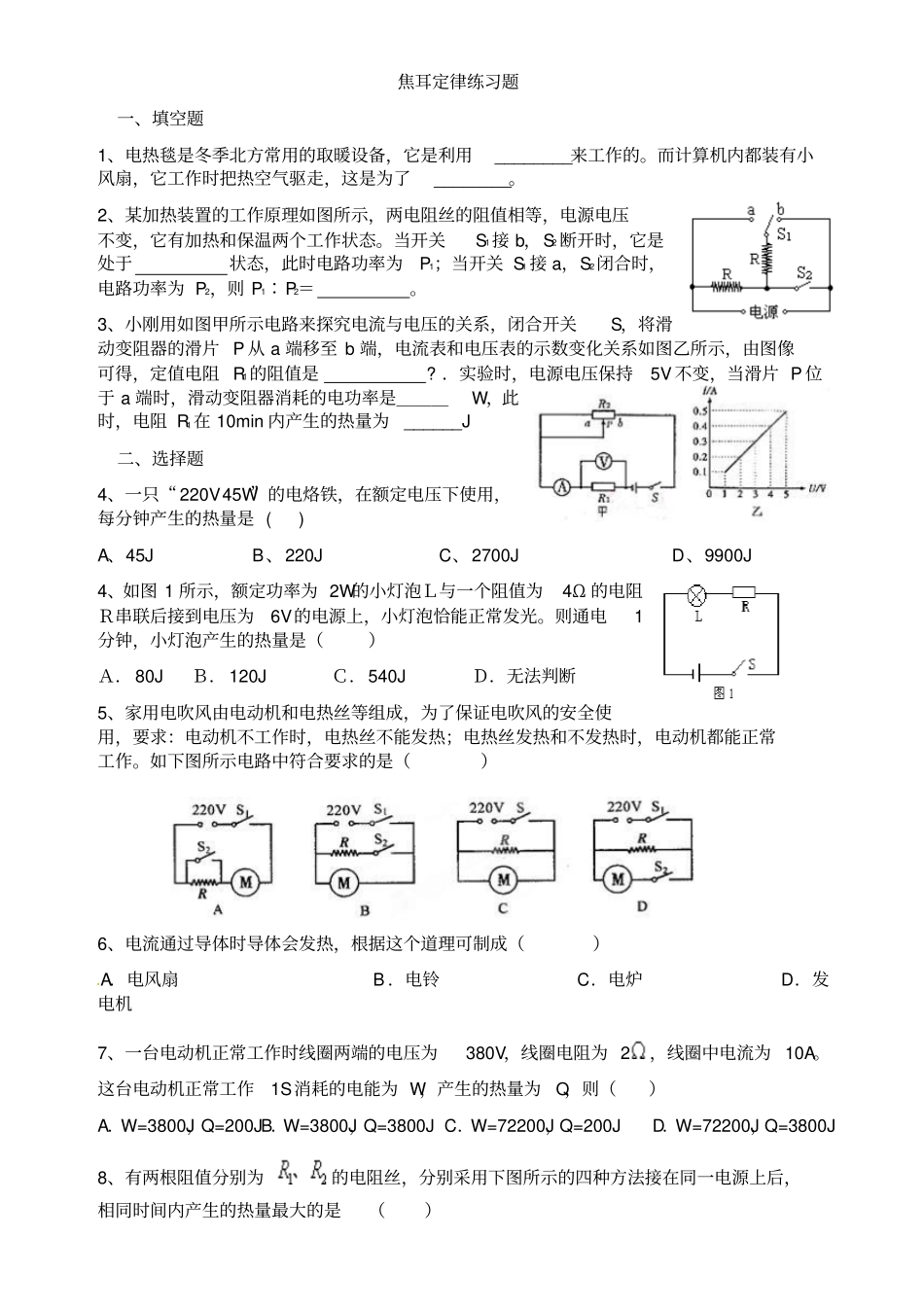

焦耳定律练习题一、填空题1、电热毯是冬季北方常用的取暖设备，它是利用________来工作的。而计算机内都装有小风扇，它工作时把热空气驱走，这是为了________。2、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。当开关S1接 b，S2 断开时，它是处于状态，此时电路功率为P1；当开关 S1 接 a，S2闭合时，电路功率为 P2，则 P1∶P2＝。3、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片 P 从 a 端移至 b 端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻 R1的阻值是? ．实验时，电源电压保持5V 不变，当滑片 P 位于 a 端时，滑动变阻器消耗的电功率是＿＿＿ W，此时，电阻 R1在 10min 内产生的热量为 ______J 二、选择题4、一只“ 220V 45W”的电烙铁，在额定电压下使用，每分钟产生的热量是 ( ) A、45J B、220J C、2700J D、9900J 4、如图 1 所示，额定功率为 2W的小灯泡Ｌ与一个阻值为4Ω 的电阻Ｒ串联后接到电压为6V的电源上，小灯泡恰能正常发光。则通电1分钟，小灯泡产生的热量是（）Ａ． 80J Ｂ． 120J Ｃ．540J Ｄ．无法判断5、家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。如下图所示电路中符合要求的是（）6、电流通过导体时导体会发热，根据这个道理可制成（）A．电风扇 B ．电铃 C．电炉 D．发电机7、一台电动机正常工作时线圈两端的电压为380V，线圈电阻为 2，线圈中电流为 10A。这台电动机正常工作1S消耗的电能为 W，产生的热量为Q，则（）A．W=3800J，Q=200J B．W=3800J，Q=3800J C．W=72200J，Q=200J D．W=72200J，Q=3800J 8、有两根阻值分别为的电阻丝，分别采用下图所示的四种方法接在同一电源上后，相同时间内产生的热量最大的是（）9、一个电炉接在 220V的电路上时用 10min 可以烧开一壶水，若该接在110V的电路上（忽略散热等因素影响），烧开这壶水需要的时间为（）A．10min B．20min C ．30min D． 40min 10、小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是（）A. 电压太高B. 导线太粗 C.导线太细D.导线太短11、在家庭电路中， 导线...
