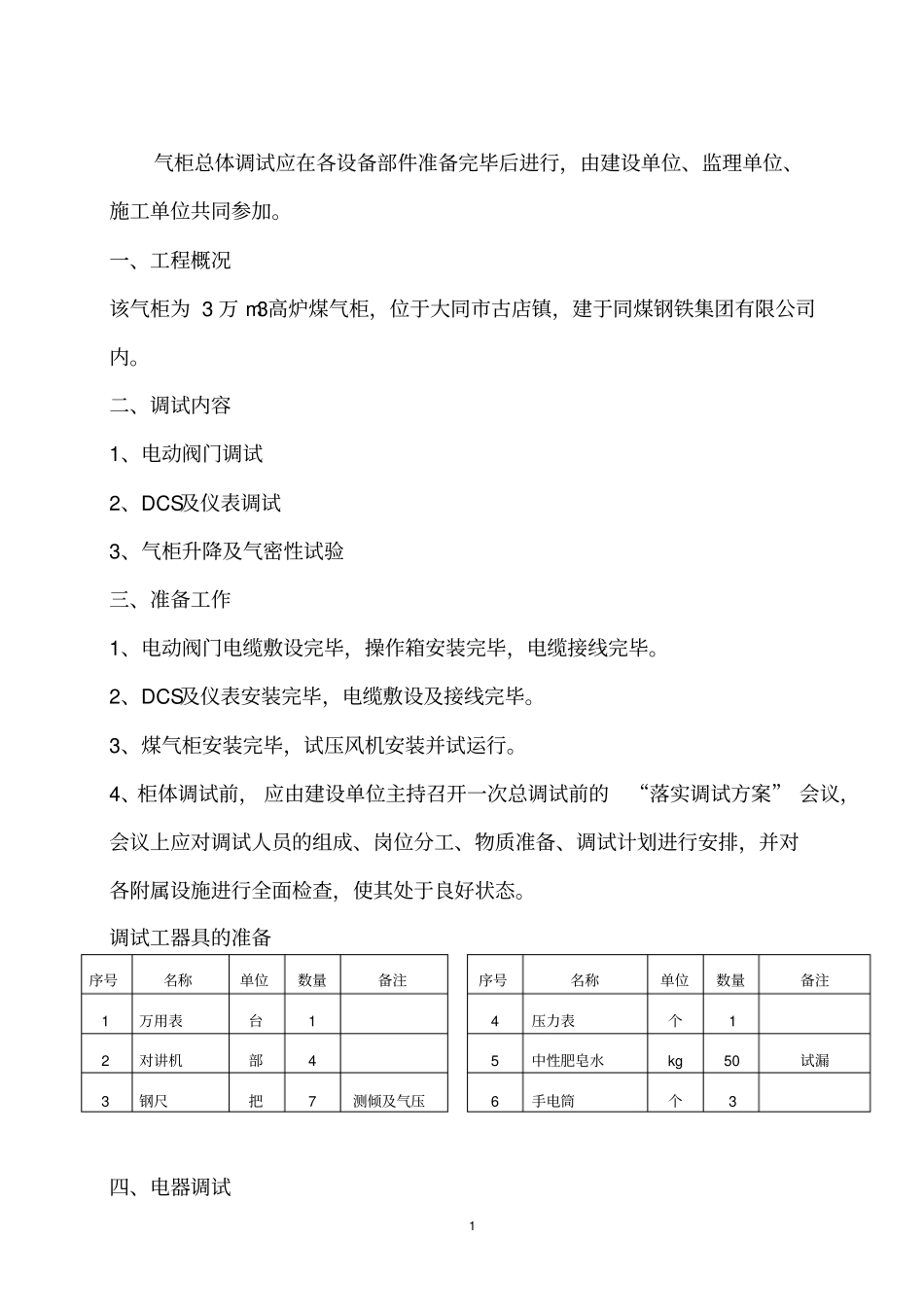

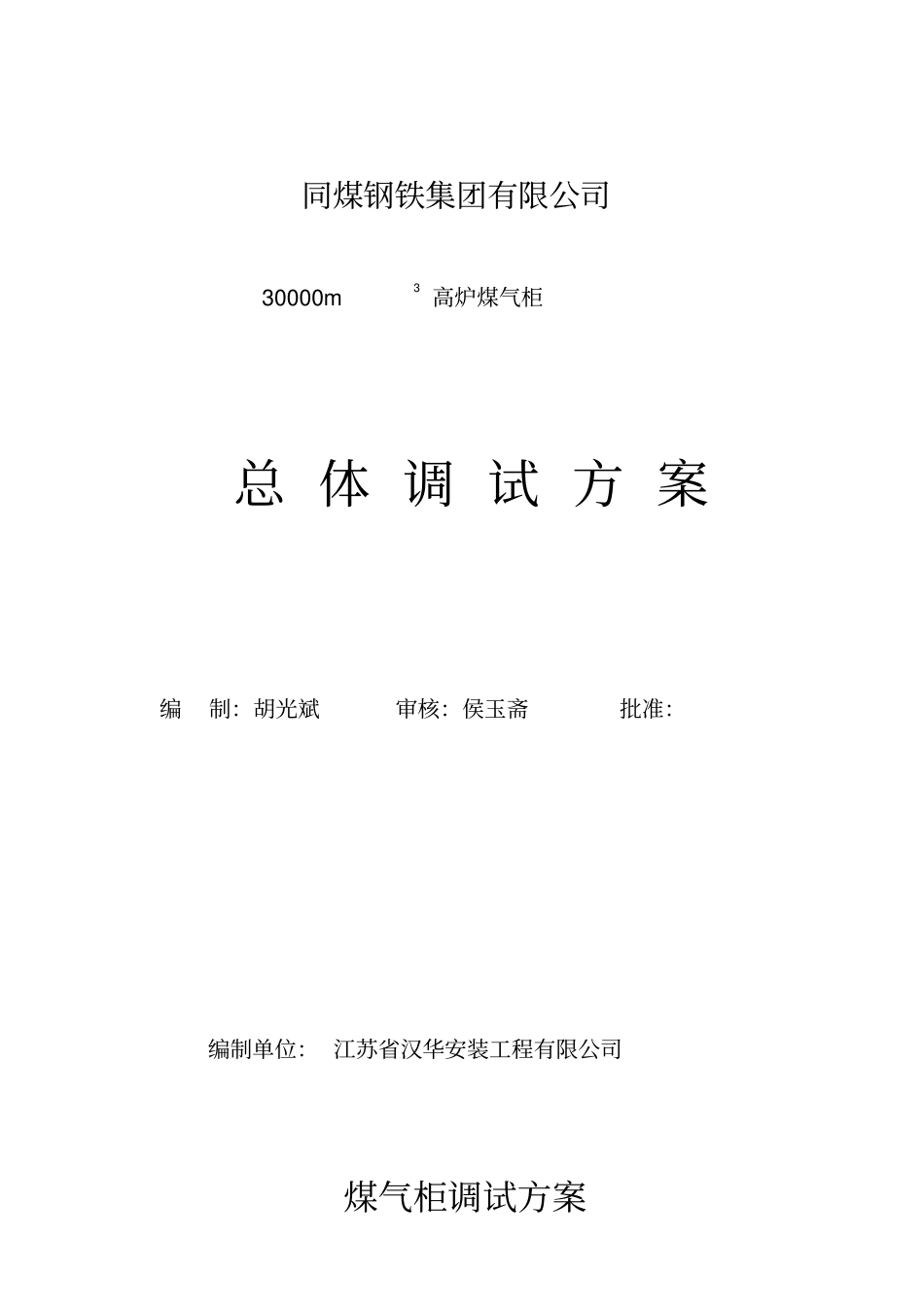

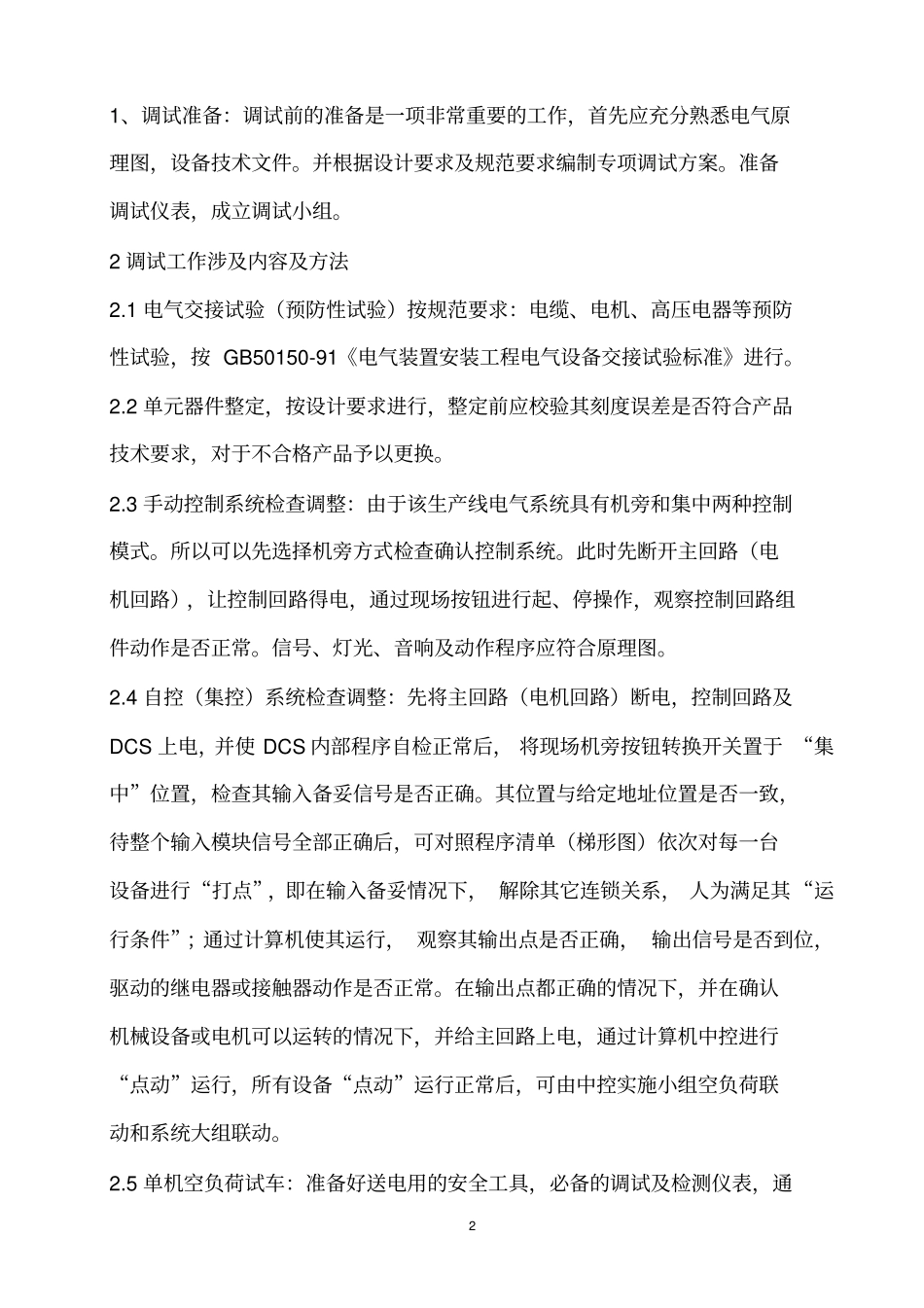

同煤钢铁集团有限公司30000m3 高炉煤气柜总 体 调 试 方 案编制：胡光斌审核：侯玉斋批准：编制单位： 江苏省汉华安装工程有限公司煤气柜调试方案1 气柜总体调试应在各设备部件准备完毕后进行，由建设单位、监理单位、施工单位共同参加。一、工程概况该气柜为 3 万 m3高炉煤气柜，位于大同市古店镇，建于同煤钢铁集团有限公司内。二、调试内容1、电动阀门调试2、DCS及仪表调试3、气柜升降及气密性试验三、准备工作1、电动阀门电缆敷设完毕，操作箱安装完毕，电缆接线完毕。2、DCS及仪表安装完毕，电缆敷设及接线完毕。3、煤气柜安装完毕，试压风机安装并试运行。4、柜体调试前， 应由建设单位主持召开一次总调试前的“落实调试方案” 会议，会议上应对调试人员的组成、岗位分工、物质准备、调试计划进行安排，并对各附属设施进行全面检查，使其处于良好状态。调试工器具的准备四、电器调试序号名称单位数量备注序号名称单位数量备注1 万用表台1 4 压力表个1 2 对讲机部4 5 中性肥皂水kg 50 试漏3 钢尺把7 测倾及气压6 手电筒个3 2 1、调试准备：调试前的准备是一项非常重要的工作，首先应充分熟悉电气原理图，设备技术文件。并根据设计要求及规范要求编制专项调试方案。准备调试仪表，成立调试小组。2 调试工作涉及内容及方法2.1 电气交接试验（预防性试验）按规范要求：电缆、电机、高压电器等预防性试验，按 GB50150-91《电气装置安装工程电气设备交接试验标准》进行。2.2 单元器件整定，按设计要求进行，整定前应校验其刻度误差是否符合产品技术要求，对于不合格产品予以更换。2.3 手动控制系统检查调整：由于该生产线电气系统具有机旁和集中两种控制模式。所以可以先选择机旁方式检查确认控制系统。此时先断开主回路（电机回路），让控制回路得电，通过现场按钮进行起、停操作，观察控制回路组件动作是否正常。信号、灯光、音响及动作程序应符合原理图。2.4 自控（集控）系统检查调整：先将主回路（电机回路）断电，控制回路及DCS 上电，并使 DCS 内部程序自检正常后， 将现场机旁按钮转换开关置于 “集中”位置，检查其输入备妥信号是否正确。其位置与给定地址位置是否一致，待整个输入模块信号全部正确后，可对照程序清单（梯形图）依次对每一台设备进行“打点”，即在输入备妥情况下， 解除其它连锁关系， 人为满足其“运行条件”；通过计算机使其运行， 观察其输出点是否正确， 输出信号是否到...
