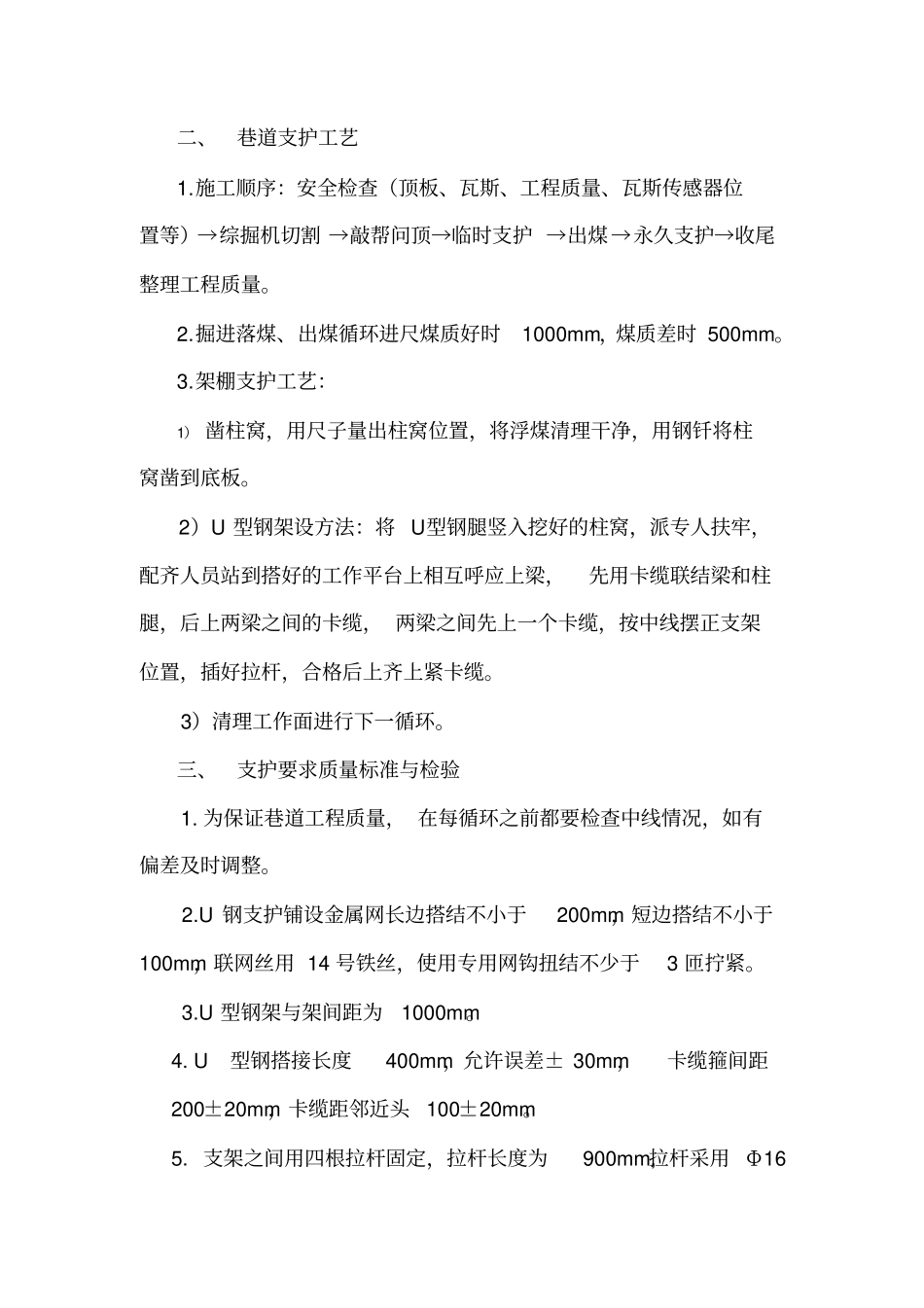

U型钢支护工艺一、巷道断面1.运输大巷支护采用U 钢支护方式: U 钢支护规格为巷净高为3.5m,净宽 4m,有效断面 12.28m2,荒断面 13.12m2。2.运输大巷采用 29U 型钢喷浆支护,喷射厚度100 ㎜。顶网、帮网为经纬金属网,网的规格为3.2m×1m。喷浆所用水泥为425 号普通硅酸盐水泥, 沙为纯净的河沙, 石子直径不大于 15mm,混凝土中水泥:沙:石子配合比 1: 2:2。附图:巷道支护断面图皮带机风筒电缆风管水管U 钢支护断面二、巷道支护工艺1.施工顺序:安全检查(顶板、瓦斯、工程质量、瓦斯传感器位置等)→综掘机切割 →敲帮问顶→临时支护 →出煤→永久支护→收尾整理工程质量。2.掘进落煤、出煤循环进尺煤质好时1000mm,煤质差时 500mm。3.架棚支护工艺:1) 凿柱窝,用尺子量出柱窝位置,将浮煤清理干净,用钢钎将柱窝凿到底板。2)U 型钢架设方法:将 U型钢腿竖入挖好的柱窝,派专人扶牢,配齐人员站到搭好的工作平台上相互呼应上梁,先用卡缆联结梁和柱腿,后上两梁之间的卡缆, 两梁之间先上一个卡缆,按中线摆正支架位置,插好拉杆,合格后上齐上紧卡缆。3)清理工作面进行下一循环。三、支护要求质量标准与检验1. 为保证巷道工程质量, 在每循环之前都要检查中线情况,如有偏差及时调整。2.U 钢支护铺设金属网长边搭结不小于200mm,短边搭结不小于100mm,联网丝用 14 号铁丝,使用专用网钩扭结不少于3 匝拧紧。3.U 型钢架与架间距为1000mm。4. U 型钢搭接长度400mm,允许误差± 30mm,卡缆箍间距200±20mm,卡缆距邻近头100±20mm。5. 支架之间用四根拉杆固定,拉杆长度为900mm,拉杆采用Φ16㎜圆钢制作。6. 倾斜巷道支护要有合理的迎山角,每6— 8 度有 1 度迎山角,迎山角允许偏差﹢ 0.5 度,不得退山。7. 支架梁扭矩左右两帮不超过80mm。8. 柱窝要挖到实底,深度不小于100mm。
