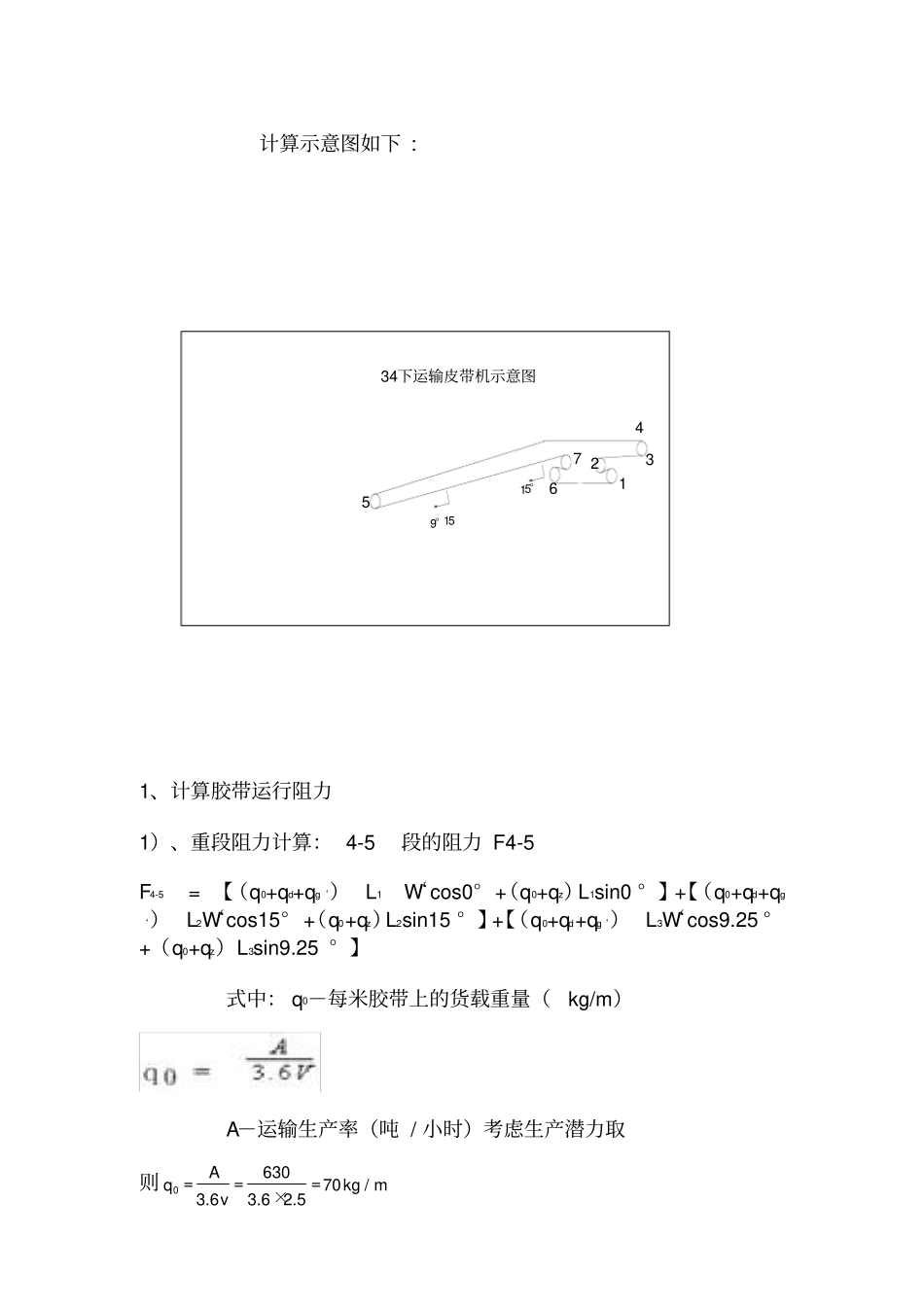

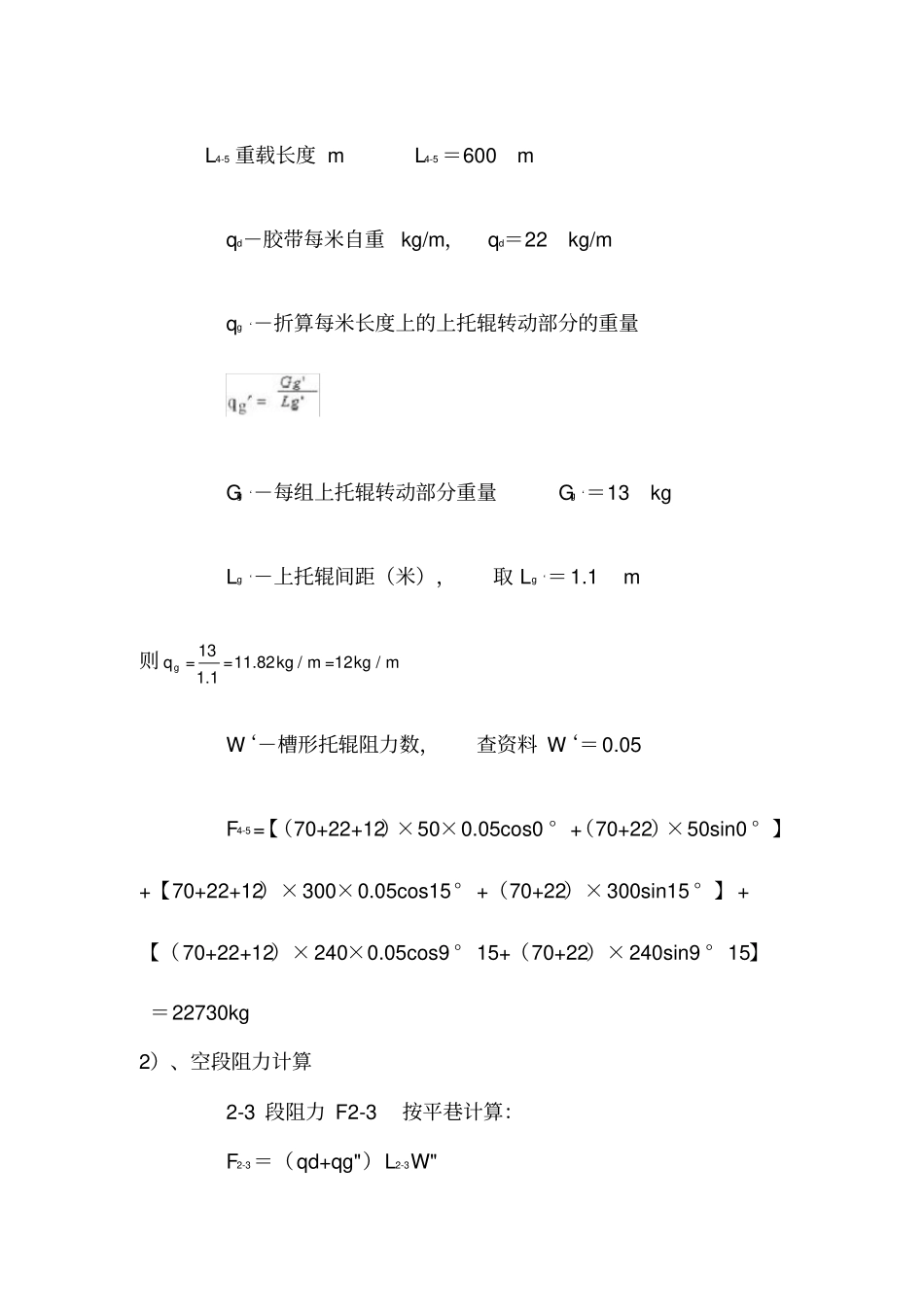

34 下运输皮带机验算一、原始条件：1、输送长度 L＝600 米其中：L1=50m α 1＝0 °，L2=300m，α 2＝15 ° ，L3=240m， α2＝9.25 ° ，2、输送物料：原煤3、胶带每米重量 qd=22 kg/m 4、货载最大粒度横向尺寸amax=300 mm 5、胶带宽度 B＝1000mm 6、胶带运行速度 V＝2.5m/s 7、货载堆积角 30°8、输送机小时运输能力：A=630t/h 二、胶带强度计算m: 式中： m－安全系数最小安全系数要求大于7。B－胶带宽度 cm B＝100cm Gx－胶带强度 kg/cm Gx=2000 kg/cm Smax－胶带最大静张力（ kg）计算胶带最大静张力Smax 计算示意图如下 : 12347634下运输皮带机示意图9° 1515°51、计算胶带运行阻力1）、重段阻力计算： 4-5 段的阻力 F4-5 F4-5= 【（q0+qd+qg‘） L1W‘cos0° +（q0+qz）L1sin0 ° 】+【（q0+qd+qg‘）L2W‘cos15° +（q0+qz）L2sin15 ° 】+【（q0+qd+qg‘） L3W‘cos9.25 °+（q0+qz）L3sin9.25 ° 】式中： q0－每米胶带上的货载重量（kg/m）A－运输生产率（吨 / 小时）考虑生产潜力取则063070/3.63.6 2.5Aqkgmv===×L4-5 重载长度 m L4-5 ＝600 m qd－胶带每米自重kg/m，qd＝22 kg/m qg‘－折算每米长度上的上托辊转动部分的重量Gg‘－每组上托辊转动部分重量Gg‘＝13 kg Lg‘－上托辊间距（米），取 Lg‘＝1.1 m 则1311.82/12/1.1gqkgmkgm===W‘－槽形托辊阻力数，查资料 W‘＝0.05 F4-5=【（70+22+12）×50×0.05cos0 ° +（70+22）×50sin0 ° 】+【70+22+12）×300×0.05cos15° +（70+22）×300sin15 ° 】+【（70+22+12）×240×0.05cos9 ° 15+（70+22）×240sin9 ° 15】＝22730kg 2）、空段阻力计算2-3 段阻力 F2-3 按平巷计算：F2-3＝（qd+qg"）L2-3W" 式中： qg"－折算到每米长度上的下托辊转动部分的重量Gg"－每组下托辊转动部分重量Gg"＝18.2 kg Lg"－下托辊间距（米）Lg"= 3 m 则："18.26/3gqkgm==，L2-3≈11.5 m W"－胶带在下托辊上运行阻力段，查资料 W"＝0.025 所以： F2-3= （22+6）×11.5 ×0.025 ＝8.05kg 1-12 段阻力 F1-12 ，F1-12= （qd+qg‘"）L1-12W‘" 式中：qg‘"－1-12 段折算每平长度上的下托辊转动部分重量Gg‘"－每组下托辊转动部分重量Gg‘"＝16 kg Lg‘"－此下托辊间距 Lg‘ "＝3m '"16 5.33 /3gqkg m==W‘" －胶带在下托辊上动作阻力系数，查表得：W‘"＝0.025 F1-12=（22+5....
