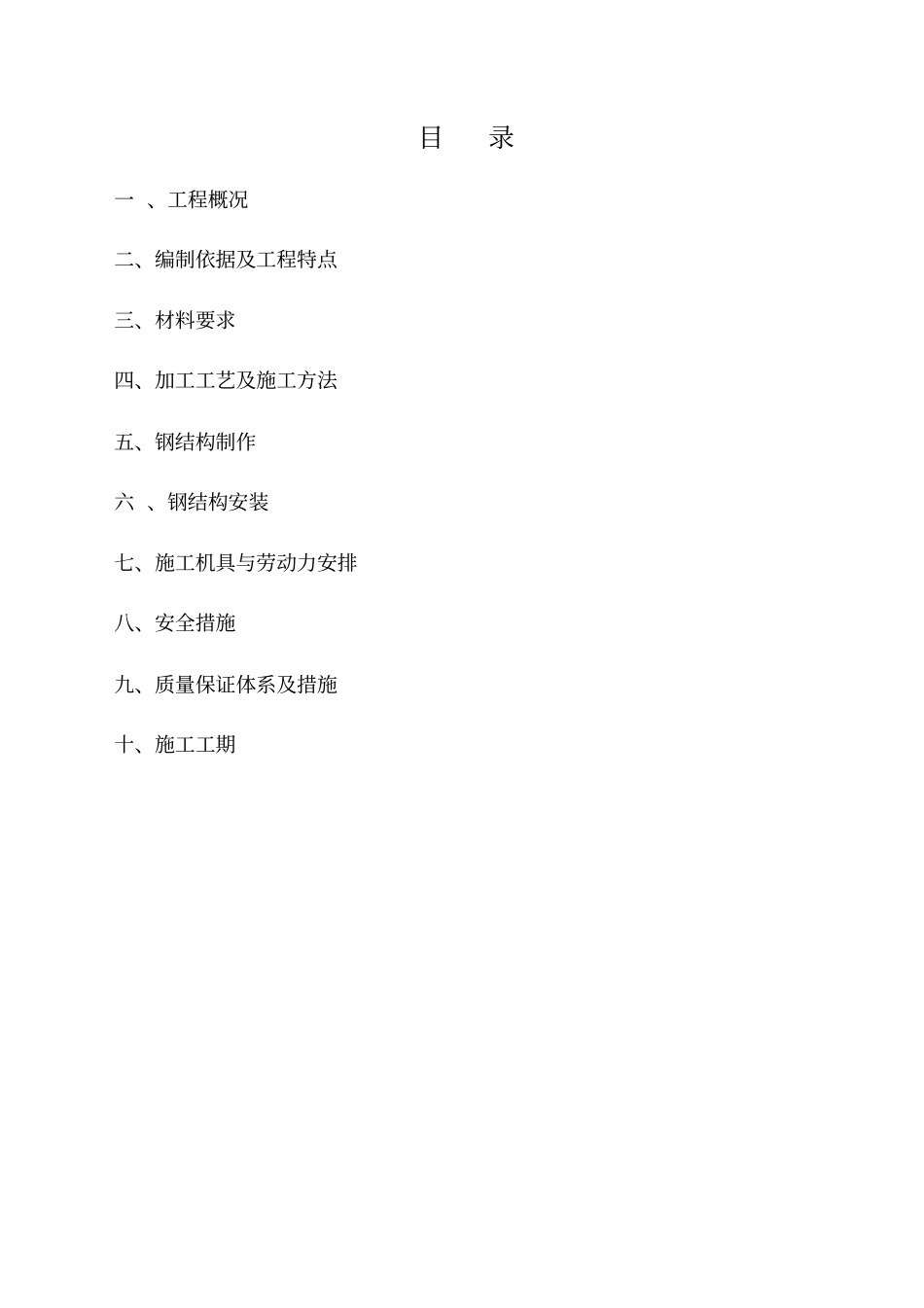

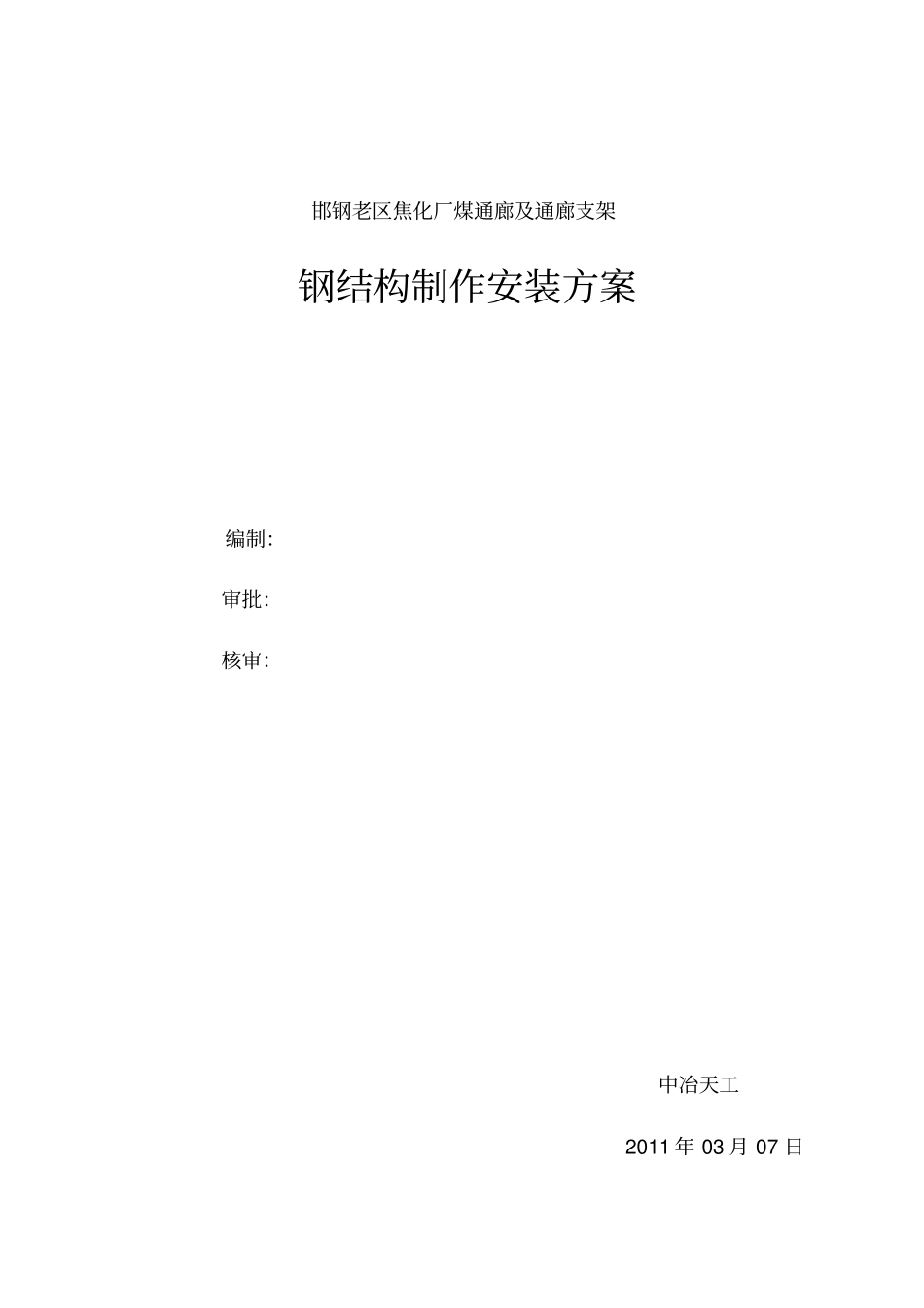

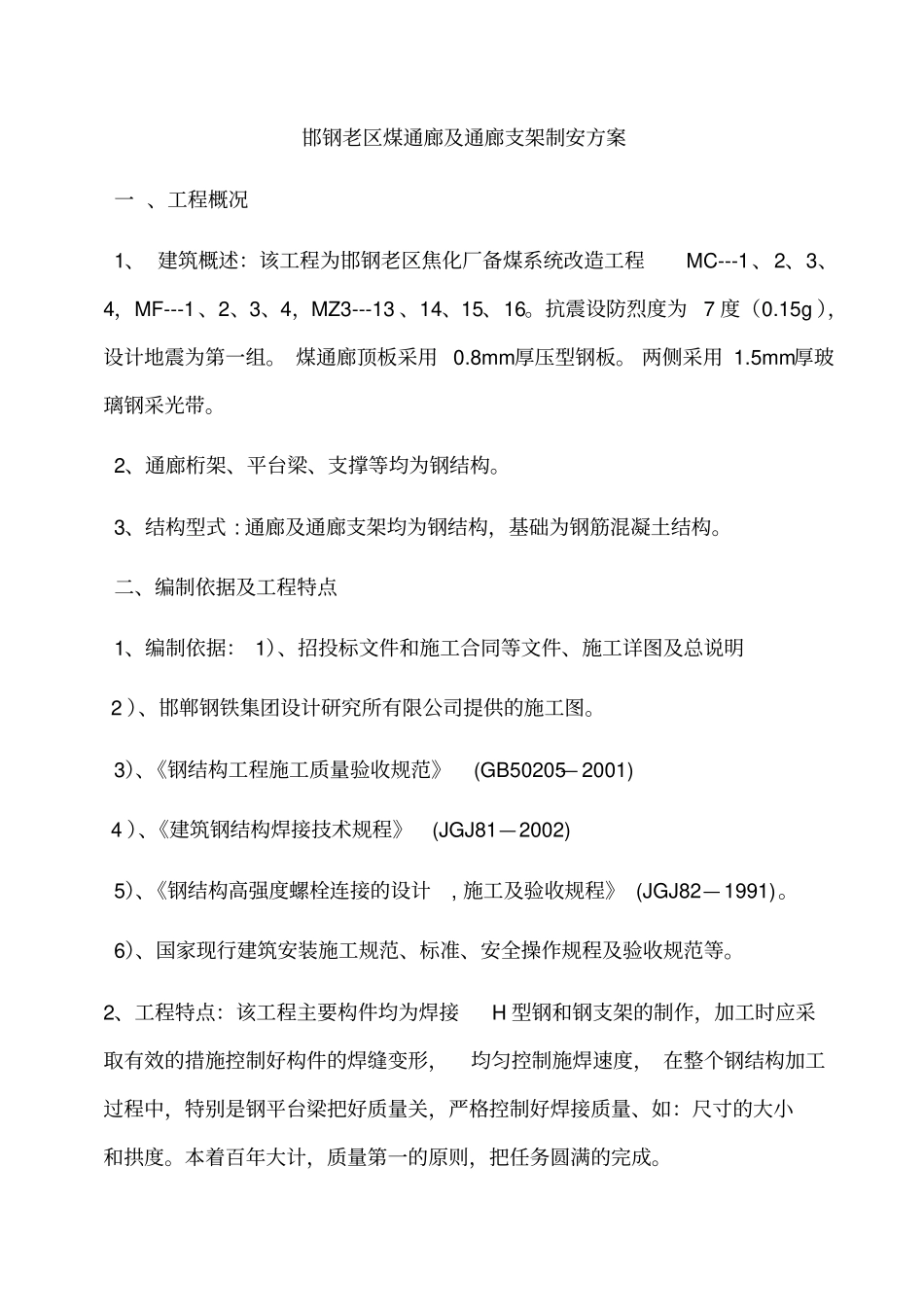

邯钢老区焦化厂煤通廊及通廊支架钢结构制作安装方案编制：审批：核审：中冶天工2011 年 03 月 07 日目录一 、工程概况二、编制依据及工程特点三、材料要求四、加工工艺及施工方法五、钢结构制作六 、钢结构安装七、施工机具与劳动力安排八、安全措施九、质量保证体系及措施十、施工工期邯钢老区煤通廊及通廊支架制安方案一 、工程概况1、 建筑概述：该工程为邯钢老区焦化厂备煤系统改造工程MC---1、2、3、4，MF---1、2、3、4，MZ3---13 、14、15、16。抗震设防烈度为7 度（0.15g ），设计地震为第一组。 煤通廊顶板采用 0.8mm厚压型钢板。 两侧采用 1.5mm厚玻璃钢采光带。2、通廊桁架、平台梁、支撑等均为钢结构。3、结构型式 : 通廊及通廊支架均为钢结构，基础为钢筋混凝土结构。二、编制依据及工程特点1、编制依据： 1）、招投标文件和施工合同等文件、施工详图及总说明 2 ）、邯郸钢铁集团设计研究所有限公司提供的施工图。3）、《钢结构工程施工质量验收规范》(GB50205— 2001) 4 ）、《建筑钢结构焊接技术规程》(JGJ81—2002) 5）、《钢结构高强度螺栓连接的设计, 施工及验收规程》 (JGJ82— 1991)。6）、国家现行建筑安装施工规范、标准、安全操作规程及验收规范等。2、工程特点：该工程主要构件均为焊接H 型钢和钢支架的制作，加工时应采取有效的措施控制好构件的焊缝变形，均匀控制施焊速度， 在整个钢结构加工过程中，特别是钢平台梁把好质量关，严格控制好焊接质量、如：尺寸的大小和拱度。本着百年大计，质量第一的原则，把任务圆满的完成。3、钢柱、平台梁主材检尺放样，配料除锈划线、断料坡口加工翼、腹板对接矫 正H 型钢组装焊接实腹板组装翼腹板丁型焊缝（二级焊缝20％探伤检测一级焊缝 100％探伤检测钢板矫正尺寸复检尺寸复检4、其它构件焊接、矫正、除锈、涂漆编号、标记、成品专检主材检尺放样，配料除锈划线、断料坡口加工组装焊接矫正涂漆专检材料拼接、质检钢板矫正尺寸复检除锈三、材料要求进场钢材必须有出厂合格证及材质报告。 1 、支架采用 Q345-C钢材。通廊系统采用Q235-B钢材。 2 、屋架和支撑及其它结构采用Q235-B钢材。 3 、梯子、栏杆采用Q235-A、F 钢材。 4 、焊条的选用应按以下要求进行: ①构件手工焊时 , Q235-B 的焊接采用 E4301、E4303 型号焊条 , Q235-C 钢的焊接采用 E4315、E4316 型号焊条 , Q345-C 钢的焊接采用E5015、E5016型号焊条。②自动...
