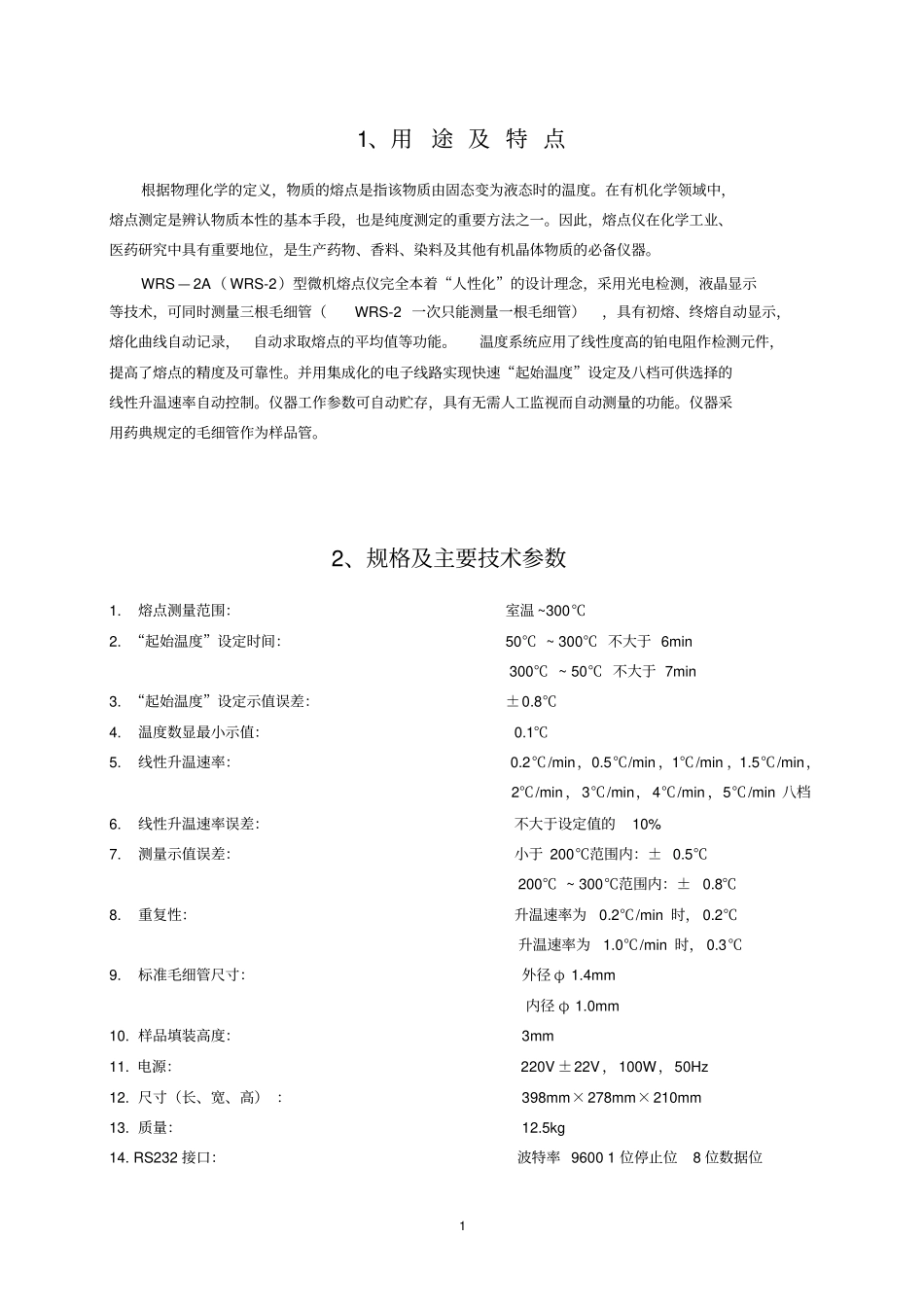

1 1、用途 及 特 点根据物理化学的定义，物质的熔点是指该物质由固态变为液态时的温度。在有机化学领域中，熔点测定是辨认物质本性的基本手段，也是纯度测定的重要方法之一。因此，熔点仪在化学工业、医药研究中具有重要地位，是生产药物、香料、染料及其他有机晶体物质的必备仪器。WRS — 2A（ WRS-2）型微机熔点仪完全本着“人性化”的设计理念，采用光电检测，液晶显示等技术，可同时测量三根毛细管（WRS-2 一次只能测量一根毛细管），具有初熔、终熔自动显示，熔化曲线自动记录，自动求取熔点的平均值等功能。温度系统应用了线性度高的铂电阻作检测元件，提高了熔点的精度及可靠性。并用集成化的电子线路实现快速“起始温度”设定及八档可供选择的线性升温速率自动控制。仪器工作参数可自动贮存，具有无需人工监视而自动测量的功能。仪器采用药典规定的毛细管作为样品管。2、规格及主要技术参数1. 熔点测量范围：室温 ~300℃2. “起始温度”设定时间：50℃ ~ 300℃ 不大于 6min 300℃ ~ 50℃ 不大于 7min 3. “起始温度”设定示值误差：±0.8℃4. 温度数显最小示值：0.1℃5. 线性升温速率：0.2℃/min，0.5℃/min ，1℃/min ，1.5℃/min，2℃/min ，3℃/min，4℃/min ，5℃/min 八档6. 线性升温速率误差：不大于设定值的10% 7. 测量示值误差：小于 200℃范围内：± 0.5℃200℃ ~ 300℃范围内：± 0.8℃8. 重复性：升温速率为0.2℃/min 时， 0.2℃升温速率为1.0℃/min 时， 0.3℃9. 标准毛细管尺寸：外径 φ 1.4mm 内径 φ 1.0mm 10. 样品填装高度：3mm 11. 电源：220V ±22V ，100W，50Hz 12. 尺寸（长、宽、高） ：398mm×278mm×210mm 13. 质量：12.5kg 14. RS232 接口：波特率 9600 1 位停止位8 位数据位2 3、工 作 原 理仪器的工作原理基于如下事实：物质在结晶状态时反射光线，在熔融状态时透射光线。因此，物质在熔化过程中随着温度的升高会产生透光度的跃变。图1 是典型的熔化曲线（图中A 点所对应的温度 Ta 称为初熔点； B 点所对应的温度Tb 称为终熔点（或全熔点） ；AB 称为熔距（即熔化间隔或熔化范围） 。）本仪器采用光电方式自动检测熔化曲线的变化。当温度达到初熔点和终熔点时，显示初熔温度及终熔温度，并保存至检测下一样品。仪器的原理如图2 所示。自白炽灯源发生的光，经光纤穿过电热炉和毛细管座的透光孔会聚在毛细管中，透过熔融样品...
