燃气管线悬吊保护方案

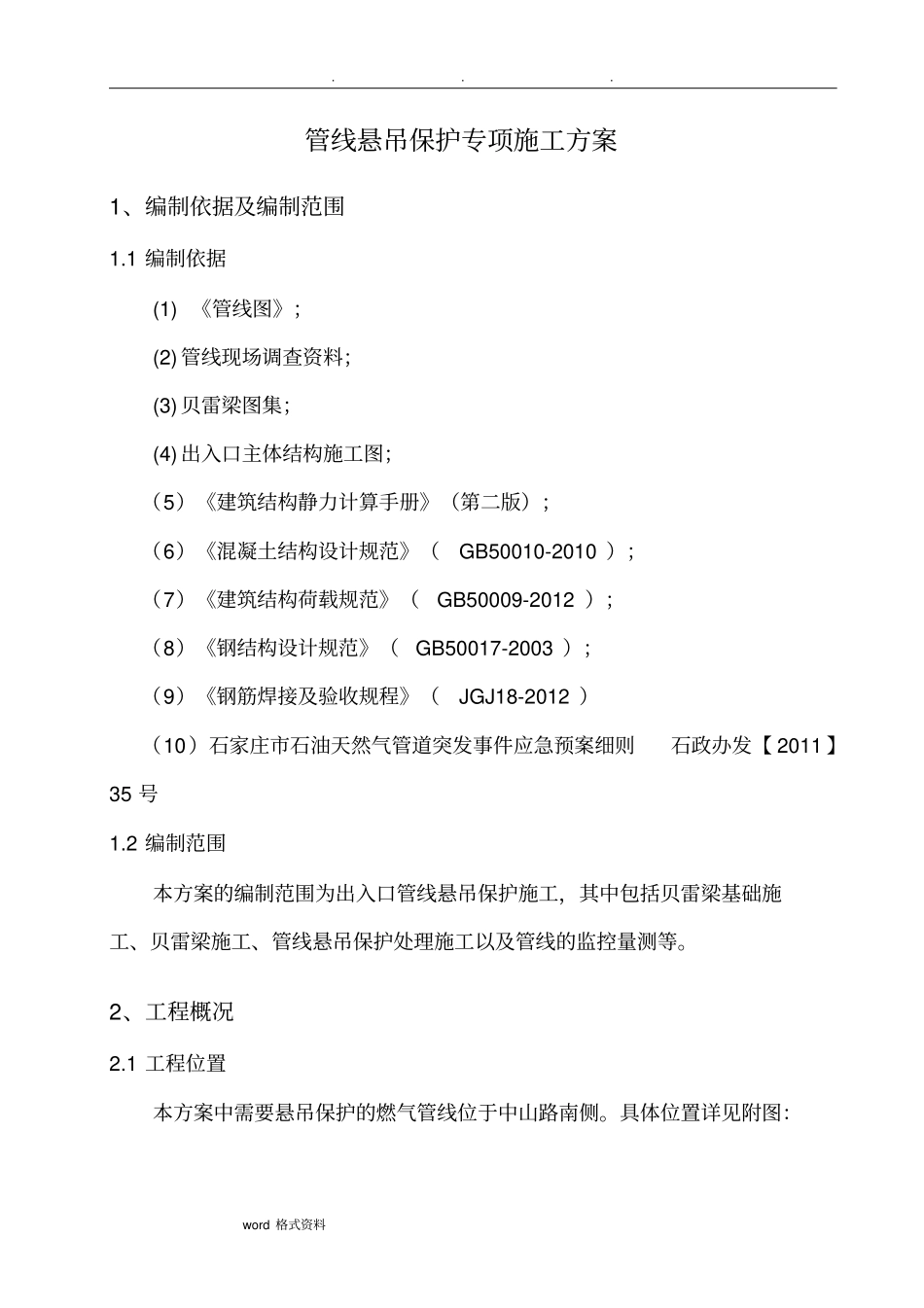

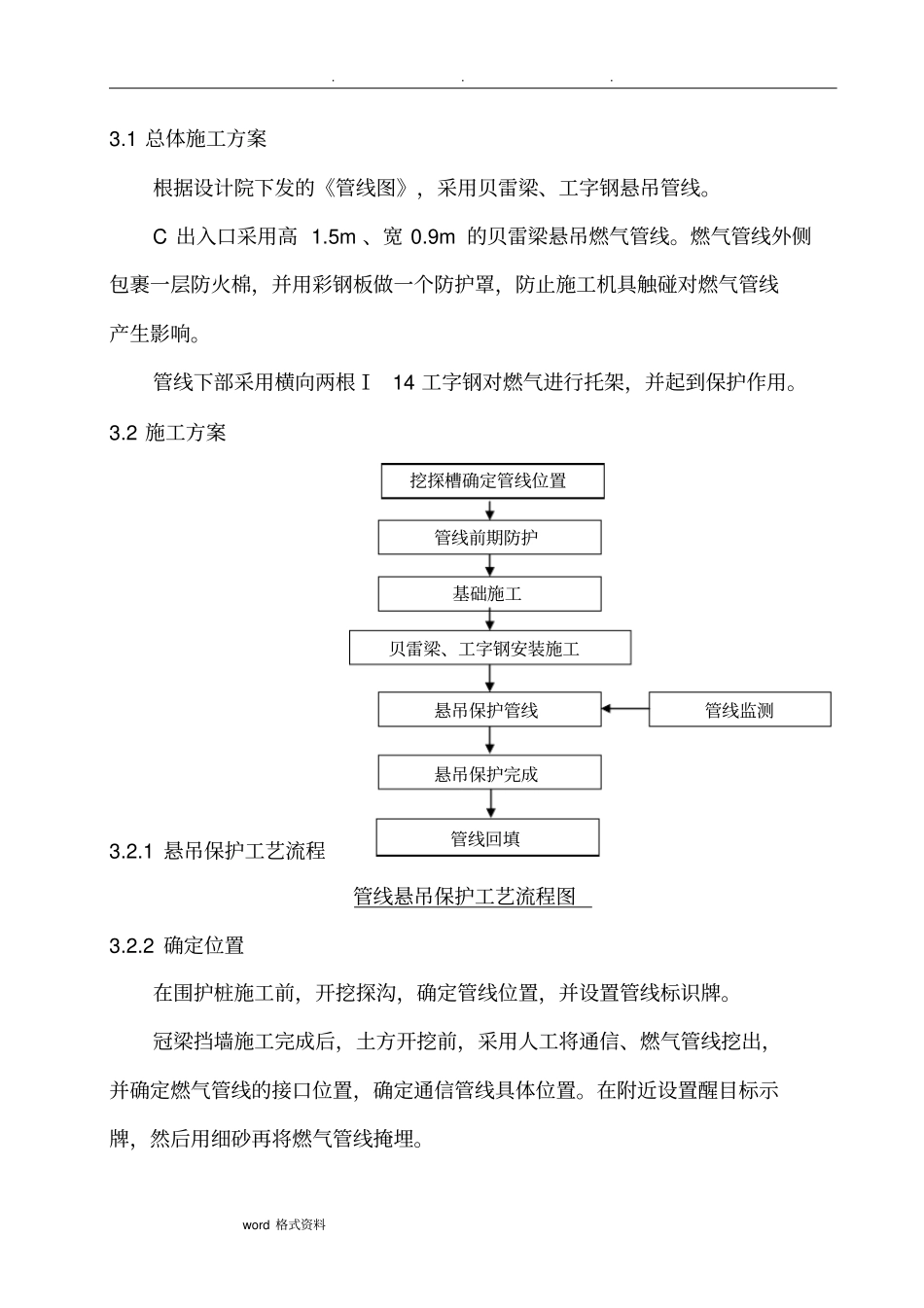

. . . word 格式资料管线悬吊保护专项施工方案1、编制依据及编制范围1.1 编制依据(1) 《管线图》；(2) 管线现场调查资料；(3) 贝雷梁图集；(4) 出入口主体结构施工图；（5）《建筑结构静力计算手册》（第二版）；（6）《混凝土结构设计规范》（GB50010-2010 ）；（7）《建筑结构荷载规范》（GB50009-2012 ）；（8）《钢结构设计规范》（GB50017-2003 ）；（9）《钢筋焊接及验收规程》（JGJ18-2012 ）（10）石家庄市石油天然气管道突发事件应急预案细则石政办发【 2011 】35 号1.2 编制范围本方案的编制范围为出入口管线悬吊保护施工，其中包括贝雷梁基础施工、贝雷梁施工、管线悬吊保护处理施工以及管线的监控量测等。2、工程概况2.1 工程位置本方案中需要悬吊保护的燃气管线位于中山路南侧。具体位置详见附图：. . . word 格式资料2.2 工程概况附属结构为： A 号出入口、 B 号出入口、 C 号出入口、 D 号出入口、 1、2 号风道，其中 D 出入口为预留出入口。C 号出入口位于兴宁寺街与中山东路交口西南角,与车站接口处的中心里程为 K18+168.350 。采用明挖法施工， 通道全长 63.287m ，设置人防段一处。结构采用矩形框架结构型式， 最大结构轮廓尺寸为8.064 ×6.700m（高×宽）；底板埋深 2.10-13.38m ，顶板覆土 0-5.20m 。集水坑底板标高为： 53.975 。2.3 管线情况出入口中心里程为K18+168.350 。根据施工现场内管线勘查，需悬吊的管线管径 DN500 ，为次高压燃气管线 ,管顶标高为64.77m 。埋深 1.8m 。燃气管线从冠梁中穿过，不侵入出入口主体结构中。燃气管线底距C 出入口顶板 2.9m 。3、施工方案. . . word 格式资料3.1 总体施工方案根据设计院下发的《管线图》，采用贝雷梁、工字钢悬吊管线。C 出入口采用高 1.5m 、宽 0.9m 的贝雷梁悬吊燃气管线。燃气管线外侧包裹一层防火棉，并用彩钢板做一个防护罩，防止施工机具触碰对燃气管线产生影响。管线下部采用横向两根Ⅰ14 工字钢对燃气进行托架，并起到保护作用。3.2 施工方案3.2.1 悬吊保护工艺流程管线悬吊保护工艺流程图3.2.2 确定位置在围护桩施工前，开挖探沟，确定管线位置，并设置管线标识牌。冠梁挡墙施工完成后，土方开挖前，采用人工将通信、燃气管线挖出，并确定燃气管线的接口位置，确定通信管线具体位置。在附近设置醒目标示牌，然后用细砂再将燃气管线掩埋。悬吊保护完成基础施工悬吊保护管线管线监测...
