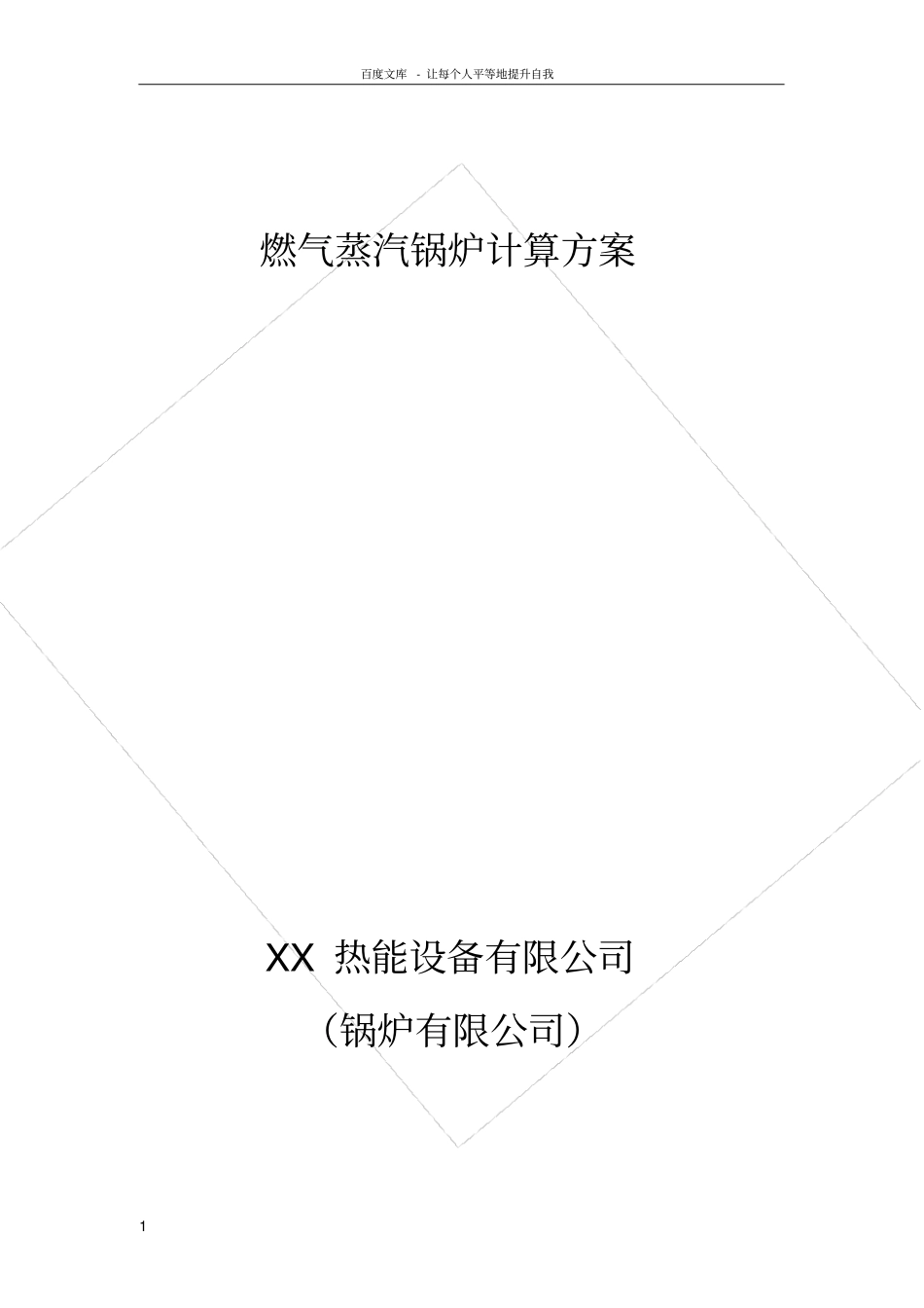

燃气蒸汽锅炉计算方案

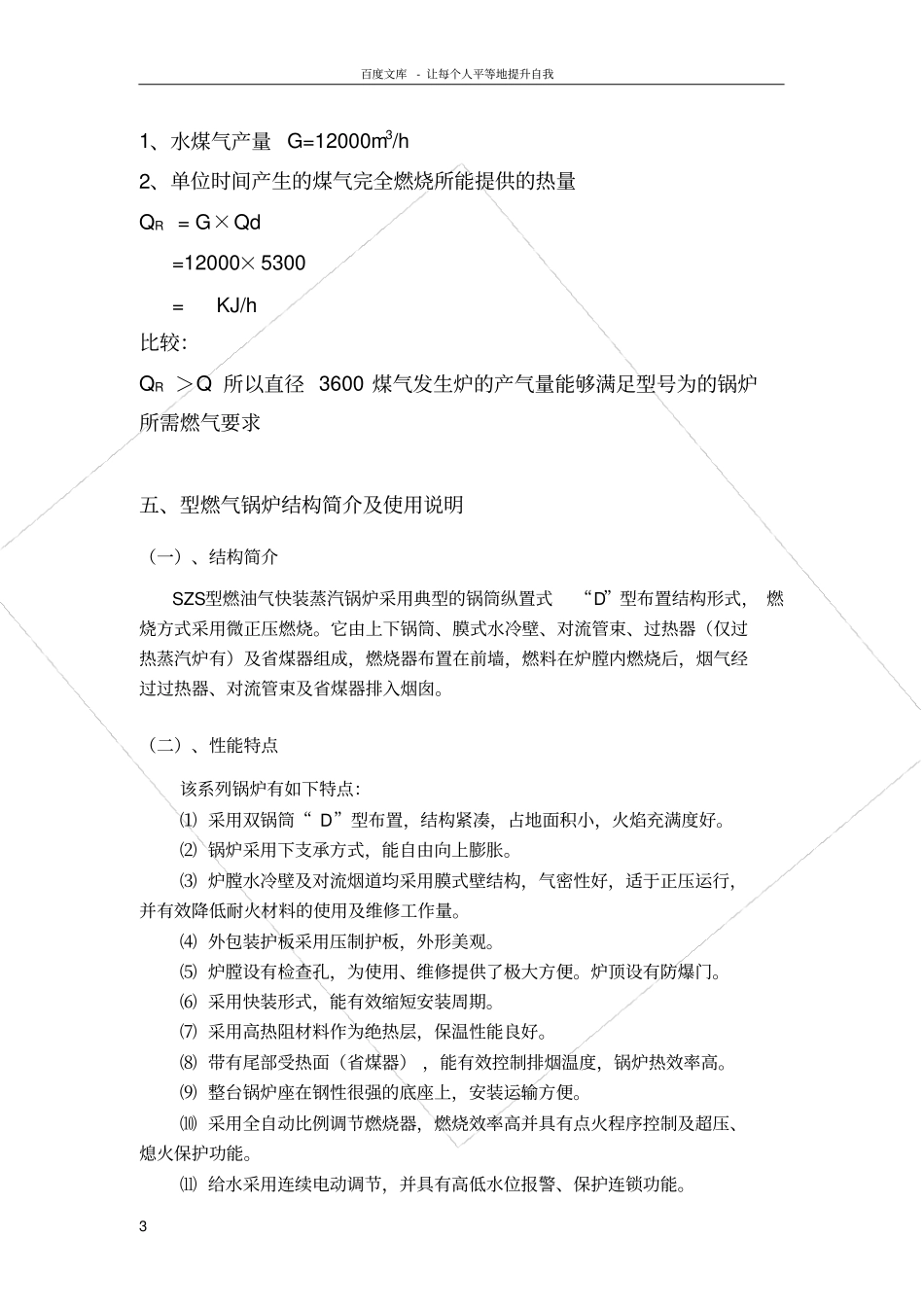

百度文库- 让每个人平等地提升自我1 燃气蒸汽锅炉计算方案XX 热能设备有限公司（锅炉有限公司）百度文库- 让每个人平等地提升自我2 燃气蒸汽锅炉计算方案一、贵公司要求基本条件为：1、煤气出口温度出口温度 500-600℃2、含尘量煤气为粗煤气，未经提苯、脱焦油加工。二、锅炉参数1、工作压力 p= 2、对应的饱和蒸汽温度t = 194 ℃。3、、 过热蒸汽温度t1 = 194℃时的过热蒸汽焓r’’ = KJ/Kg （查表）4、锅炉的热效率η = 88% 5、20℃、时的饱和水焓r/ =Kg（查表）三、计算 20 吨燃气锅炉所需的燃气量1、20T 蒸汽所能携带的总热量QZ=20×1000×= KJ 2、所需输入的热量为Q= QZ÷η=.18 KJ/h 3、煤气的热值 Qd = 5300 KJ/ m3（实际测验值）4、所需煤气量为G= Q÷Qd = m3 四、直径 3600 煤气发生炉的产气量百度文库- 让每个人平等地提升自我3 1、水煤气产量 G=12000m3/h 2、单位时间产生的煤气完全燃烧所能提供的热量QR = G×Qd =12000×5300 = KJ/h 比较：QR ＞Q 所以直径 3600 煤气发生炉的产气量能够满足型号为的锅炉所需燃气要求五、型燃气锅炉结构简介及使用说明（一）、结构简介SZS型燃油气快装蒸汽锅炉采用典型的锅筒纵置式“D”型布置结构形式， 燃烧方式采用微正压燃烧。它由上下锅筒、膜式水冷壁、对流管束、过热器（仅过热蒸汽炉有）及省煤器组成，燃烧器布置在前墙，燃料在炉膛内燃烧后，烟气经过过热器、对流管束及省煤器排入烟囱。（二）、性能特点该系列锅炉有如下特点：⑴ 采用双锅筒“ D”型布置，结构紧凑，占地面积小，火焰充满度好。⑵ 锅炉采用下支承方式，能自由向上膨胀。⑶ 炉膛水冷壁及对流烟道均采用膜式壁结构，气密性好，适于正压运行，并有效降低耐火材料的使用及维修工作量。⑷ 外包装护板采用压制护板，外形美观。⑸ 炉膛设有检查孔，为使用、维修提供了极大方便。炉顶设有防爆门。⑹ 采用快装形式，能有效缩短安装周期。⑺ 采用高热阻材料作为绝热层，保温性能良好。⑻ 带有尾部受热面（省煤器） ，能有效控制排烟温度，锅炉热效率高。⑼ 整台锅炉座在钢性很强的底座上，安装运输方便。⑽ 采用全自动比例调节燃烧器，燃烧效率高并具有点火程序控制及超压、熄火保护功能。⑾ 给水采用连续电动调节，并具有高低水位报警、保护连锁功能。百度文库- 让每个人平等地提升自我4 ⑿ 锅炉设有电控操纵柜，操纵柜上设有热工参数显示仪、控制按钮、超压...
