燃气蒸汽锅炉设备采购及安装技术协议

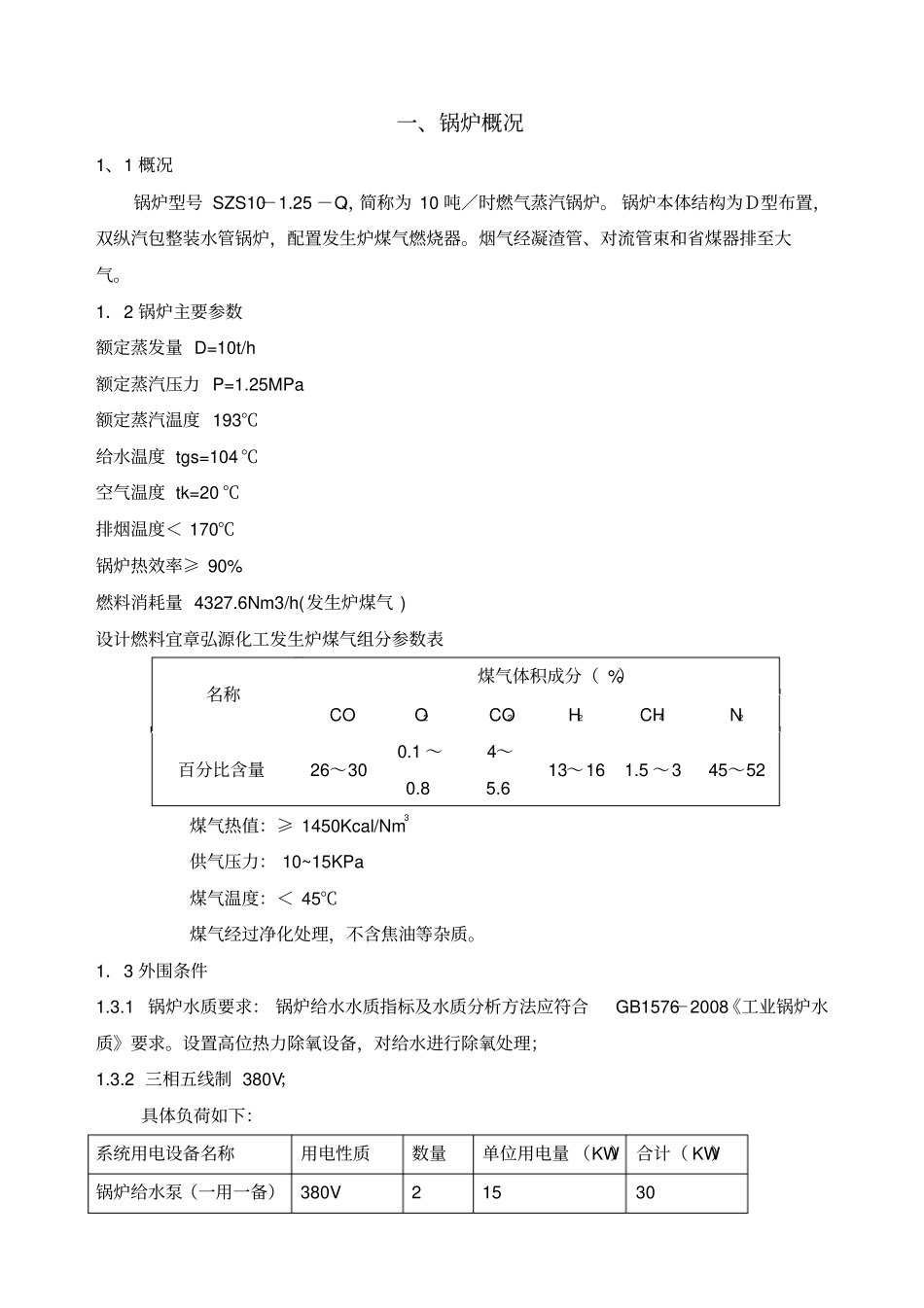

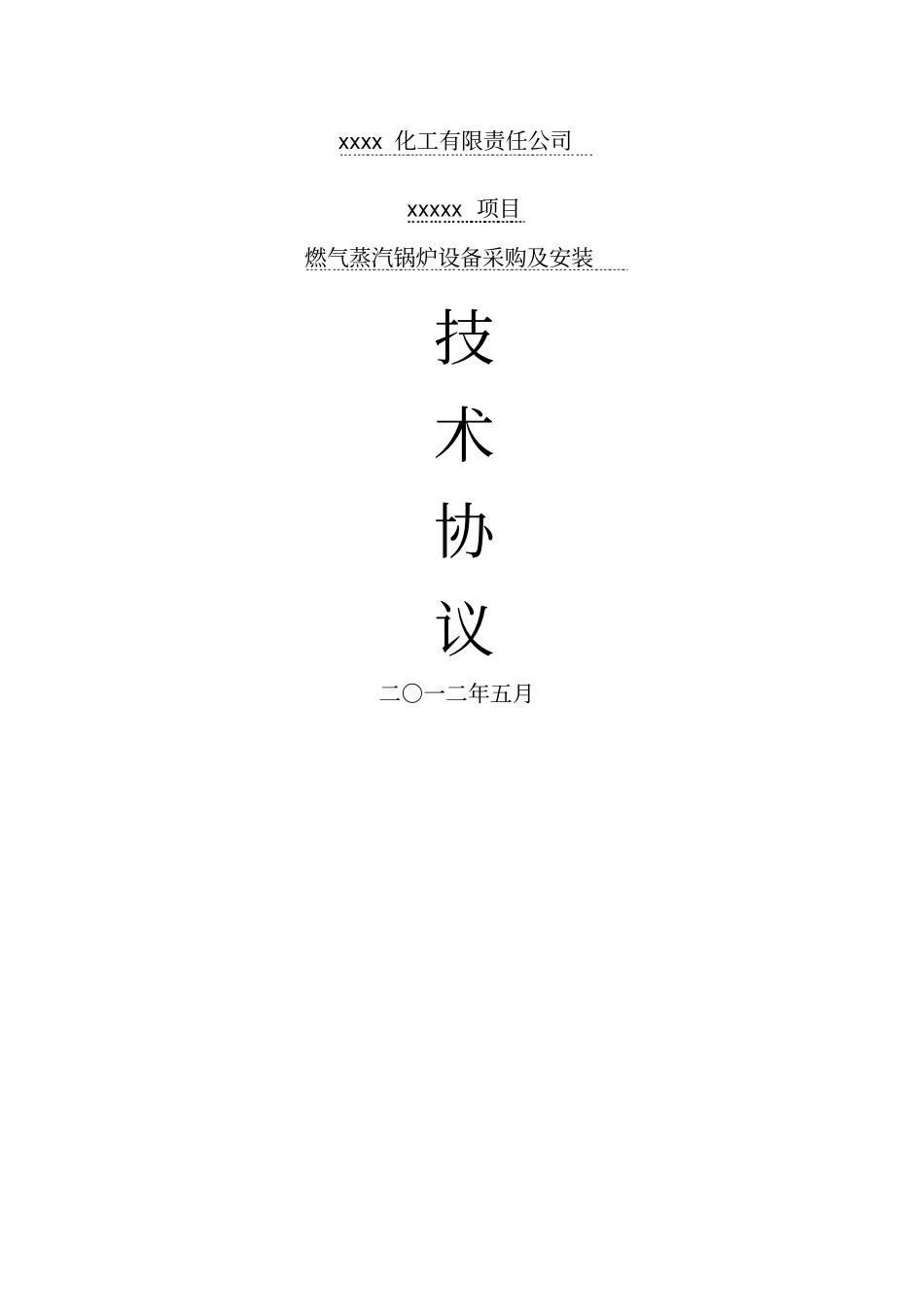

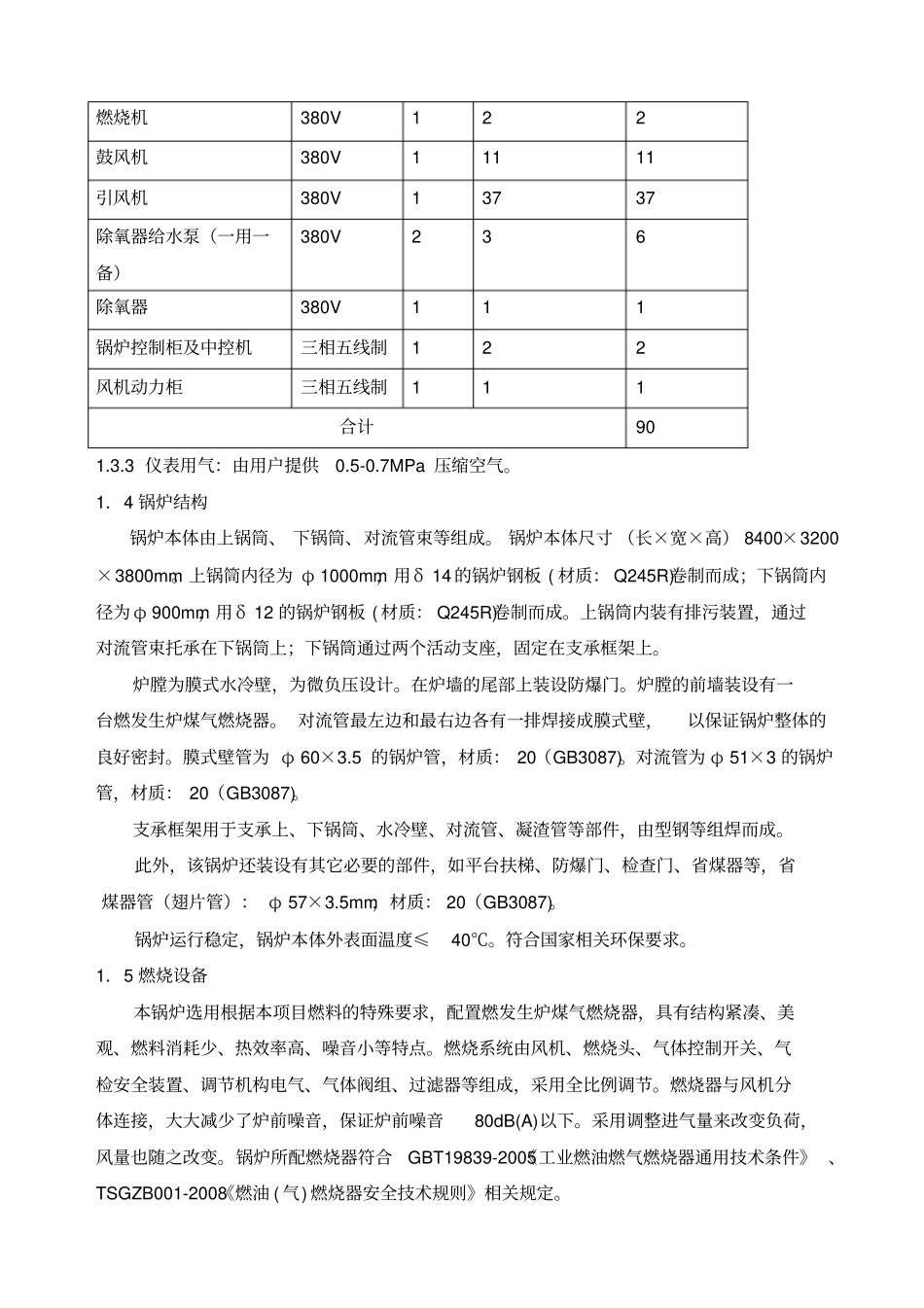

xxxx 化工有限责任公司xxxxx 项目燃气蒸汽锅炉设备采购及安装技术协议二○一二年五月一、锅炉概况1、1 概况锅炉型号 SZS10－1.25 －Qf，简称为 10 吨／时燃气蒸汽锅炉。 锅炉本体结构为Ｄ型布置，双纵汽包整装水管锅炉，配置发生炉煤气燃烧器。烟气经凝渣管、对流管束和省煤器排至大气。1．2 锅炉主要参数额定蒸发量 D=10t/h 额定蒸汽压力 P=1.25MPa 额定蒸汽温度 193℃给水温度 tgs=104℃空气温度 tk=20 ℃排烟温度＜ 170℃锅炉热效率≥ 90% 燃料消耗量 4327.6Nm3/h(发生炉煤气 ) 设计燃料宜章弘源化工发生炉煤气组分参数表名称煤气体积成分（ %）CO O2CO2H2CH4N2百分比含量26～30 0.1 ～0.8 4～5.6 13～16 1.5 ～3 45～52 煤气热值：≥ 1450Kcal/Nm3供气压力： 10~15KPa 煤气温度：＜ 45℃煤气经过净化处理，不含焦油等杂质。1．3 外围条件1.3.1 锅炉水质要求： 锅炉给水水质指标及水质分析方法应符合GB1576－2008《工业锅炉水质》要求。设置高位热力除氧设备，对给水进行除氧处理；1.3.2 三相五线制 380V；具体负荷如下：系统用电设备名称用电性质数量单位用电量 （KW） 合计（ KW）锅炉给水泵（一用一备）380V 2 15 30 燃烧机380V 1 2 2 鼓风机380V 1 11 11 引风机380V 1 37 37 除氧器给水泵（一用一备）380V 2 3 6 除氧器380V 1 1 1 锅炉控制柜及中控机三相五线制1 2 2 风机动力柜三相五线制1 1 1 合计90 1.3.3 仪表用气：由用户提供0.5-0.7MPa 压缩空气。1．4 锅炉结构锅炉本体由上锅筒、 下锅筒、对流管束等组成。 锅炉本体尺寸 （长×宽×高） 8400×3200×3800mm。上锅筒内径为 φ 1000mm，用 δ 14 的锅炉钢板 ( 材质： Q245R)卷制而成；下锅筒内径为 φ 900mm，用 δ 12 的锅炉钢板 ( 材质： Q245R)卷制而成。上锅筒内装有排污装置，通过对流管束托承在下锅筒上；下锅筒通过两个活动支座，固定在支承框架上。炉膛为膜式水冷壁，为微负压设计。在炉墙的尾部上装设防爆门。炉膛的前墙装设有一台燃发生炉煤气燃烧器。 对流管最左边和最右边各有一排焊接成膜式壁，以保证锅炉整体的良好密封。膜式壁管为 φ 60×3.5 的锅炉管，材质： 20（GB3087)。对流管为 φ 51×3 的锅炉管，材质： 20（GB3087)。支承框架用于支承上、下锅筒、水冷壁、对流管、凝渣管等部件，由型钢等组焊而成。此外，该锅炉还装设有其它必要的部件，如平...
