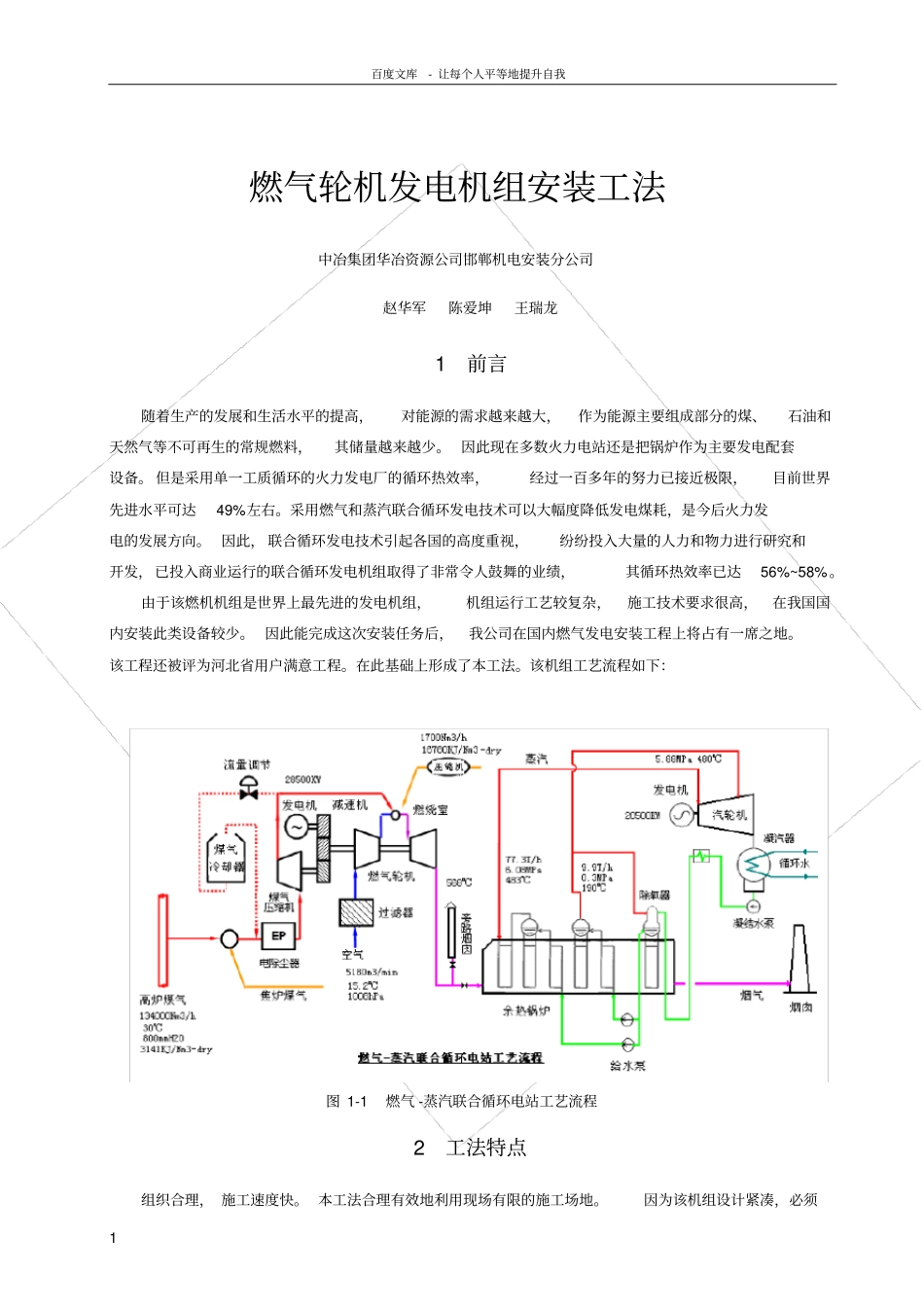

百度文库- 让每个人平等地提升自我1 燃气轮机发电机组安装工法中冶集团华冶资源公司邯郸机电安装分公司赵华军陈爱坤王瑞龙1 前言随着生产的发展和生活水平的提高，对能源的需求越来越大，作为能源主要组成部分的煤、石油和天然气等不可再生的常规燃料，其储量越来越少。 因此现在多数火力电站还是把锅炉作为主要发电配套设备。 但是采用单一工质循环的火力发电厂的循环热效率，经过一百多年的努力已接近极限，目前世界先进水平可达49%左右。采用燃气和蒸汽联合循环发电技术可以大幅度降低发电煤耗，是今后火力发电的发展方向。 因此， 联合循环发电技术引起各国的高度重视，纷纷投入大量的人力和物力进行研究和开发，已投入商业运行的联合循环发电机组取得了非常令人鼓舞的业绩，其循环热效率已达56%~58%。由于该燃机机组是世界上最先进的发电机组，机组运行工艺较复杂，施工技术要求很高，在我国国内安装此类设备较少。 因此能完成这次安装任务后，我公司在国内燃气发电安装工程上将占有一席之地。该工程还被评为河北省用户满意工程。在此基础上形成了本工法。该机组工艺流程如下：图 1-1 燃气 -蒸汽联合循环电站工艺流程2 工法特点组织合理， 施工速度快。 本工法合理有效地利用现场有限的施工场地。因为该机组设计紧凑，必须百度文库- 让每个人平等地提升自我2 科学组织，精心施工，严格按照施工工序进行。设备安装中采用了座浆法进行施工，改变了传统的垫铁安装找正，节省了时间，减少了施工工序。提高了安装速度和精度。减少了多次高空和大口径管道内作业的危害程度，保证安全。 以先进的施工技术使安全技术措施得到了大幅度提高，同时节省了人力和物力，确保了施工安全，也加快了施工进度并保证了施工质量。该机组系统复杂，工艺介质管道较多，焊接要求高， 且国内与国产管道材质牌号认真核对无误后才进行施焊，保证了焊接质量。经济效益显著。 同传统的发电机组施工工艺相比，大大减少了人工投入，降低了物料消耗，缩短了施工周期， 从而提高了安装工程经济效益。从另一方面讲， 提前交付生产所产生的经济效益也就更可观了，间接的经济效益和社会效益是不言而喻的。3 适用范围本工法适用于25～60MW 整套联合循环燃气轮机发电机组的安装工程，也可以作为其他大型燃气轮机组安装的施工指导。4 工艺原理该工艺采用“座浆法”、“设备整体”进行找平找正，代替了过去单靠垫铁组调整机组，用可调楔形铁进行找正。 且设...
