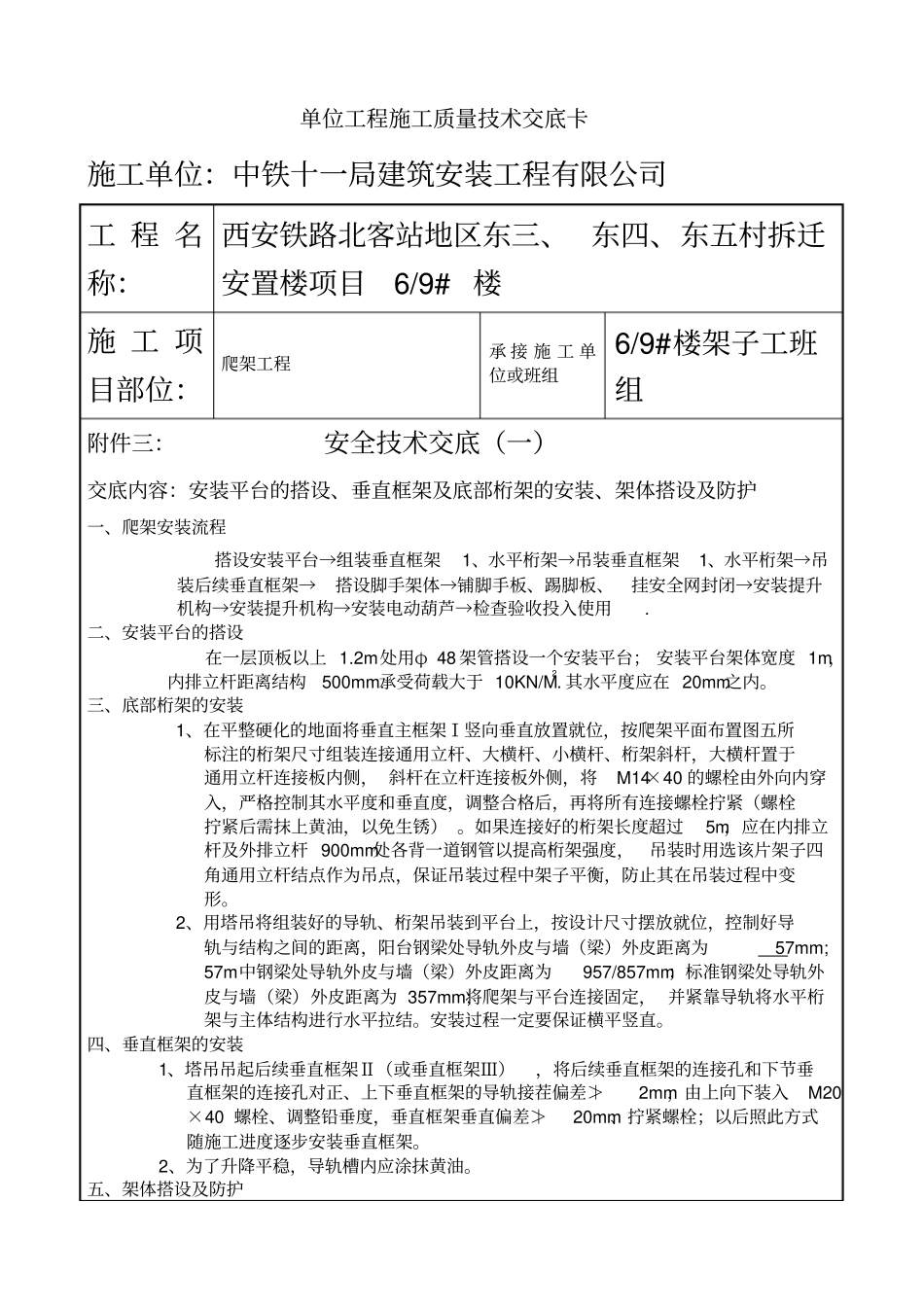

爬架工程技术交底单位工程施工质量技术交底卡施工单位：中铁十一局建筑安装工程有限公司工 程 名称：西安铁路北客站地区东三、 东四、东五村拆迁安置楼项目 6/9# 楼施 工 项目部位：爬架工程承 接 施 工 单位或班组6/9#楼架子工班组附件三：安全技术交底（一）交底内容：安装平台的搭设、垂直框架及底部桁架的安装、架体搭设及防护一、爬架安装流程搭设安装平台→组装垂直框架1、水平桁架→吊装垂直框架1、水平桁架→吊装后续垂直框架→搭设脚手架体→铺脚手板、踢脚板、挂安全网封闭→安装提升机构→安装提升机构→安装电动葫芦→检查验收投入使用
二、安装平台的搭设在一层顶板以上 1
2m处用φ 48 架管搭设一个安装平台； 安装平台架体宽度 1m，内排立杆距离结构500mm
承受荷载大于 10KN/M2
其水平度应在 20mm之内
三、底部桁架的安装1、在平整硬化的地面将垂直主框架Ⅰ竖向垂直放置就位，按爬架平面布置图五所标注的桁架尺寸组装连接通用立杆、大横杆、小横杆、桁架斜杆，大横杆置于通用立杆连接板内侧， 斜杆在立杆连接板外侧，将M14×40 的螺栓由外向内穿入，严格控制其水平度和垂直度，调整合格后，再将所有连接螺栓拧紧（螺栓拧紧后需抹上黄油，以免生锈）
如果连接好的桁架长度超过5m，应在内排立杆及外排立杆 900mm处各背一道钢管以提高桁架强度，吊装时用选该片架子四角通用立杆结点作为吊点，保证吊装过程中架子平衡，防止其在吊装过程中变形
2、用塔吊将组装好的导轨、桁架吊装到平台上，按设计尺寸摆放就位，控制好导轨与结构之间的距离，阳台钢梁处导轨外皮与墙（梁）外皮距离为 57mm; 57m中钢梁处导轨外皮与墙（梁）外皮距离为957/857mm；标准钢梁处导轨外皮与墙（梁）外皮距离为 357mm;将爬架与平台连接固定， 并紧靠导轨将水平桁架与主体结构进行水平拉结
安装过程一定要保证横平竖直
