片石挡土墙技术交底

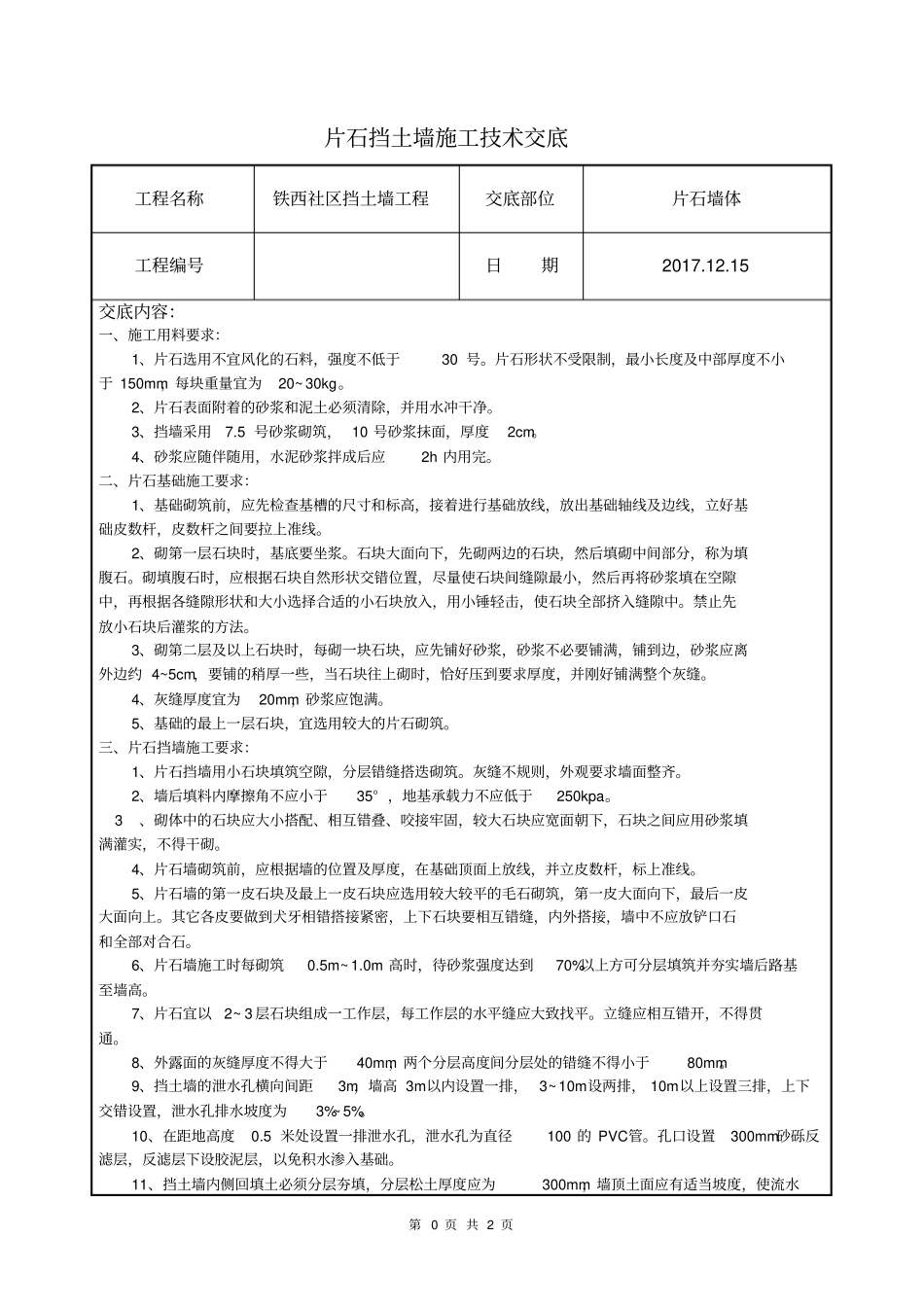

第 0 页 共 2 页片石挡土墙施工技术交底工程名称铁西社区挡土墙工程交底部位片石墙体工程编号日期2017.12.15 交底内容：一、施工用料要求：1、片石选用不宜风化的石料，强度不低于30 号。片石形状不受限制，最小长度及中部厚度不小于 150mm，每块重量宜为20~30kg。2、片石表面附着的砂浆和泥土必须清除，并用水冲干净。3、挡墙采用7.5 号砂浆砌筑， 10 号砂浆抹面，厚度2cm。4、砂浆应随伴随用，水泥砂浆拌成后应2h 内用完。二、片石基础施工要求：1、基础砌筑前，应先检查基槽的尺寸和标高，接着进行基础放线，放出基础轴线及边线，立好基础皮数杆，皮数杆之间要拉上准线。2、砌第一层石块时，基底要坐浆。石块大面向下，先砌两边的石块，然后填砌中间部分，称为填腹石。砌填腹石时，应根据石块自然形状交错位置，尽量使石块间缝隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石块放入，用小锤轻击，使石块全部挤入缝隙中。禁止先放小石块后灌浆的方法。3、砌第二层及以上石块时，每砌一块石块，应先铺好砂浆，砂浆不必要铺满，铺到边，砂浆应离外边约 4~5cm，要铺的稍厚一些，当石块往上砌时，恰好压到要求厚度，并刚好铺满整个灰缝。4、灰缝厚度宜为20mm，砂浆应饱满。5、基础的最上一层石块，宜选用较大的片石砌筑。三、片石挡墙施工要求：1、片石挡墙用小石块填筑空隙，分层错缝搭迭砌筑。灰缝不规则，外观要求墙面整齐。2、墙后填料内摩擦角不应小于35° ，地基承载力不应低于250kpa。 3、砌体中的石块应大小搭配、相互错叠、咬接牢固，较大石块应宽面朝下，石块之间应用砂浆填满灌实，不得干砌。4、片石墙砌筑前，应根据墙的位置及厚度，在基础顶面上放线，并立皮数杆，标上准线。5、片石墙的第一皮石块及最上一皮石块应选用较大较平的毛石砌筑，第一皮大面向下，最后一皮大面向上。其它各皮要做到犬牙相错搭接紧密，上下石块要相互错缝，内外搭接，墙中不应放铲口石和全部对合石。6、片石墙施工时每砌筑0.5m~1.0m 高时，待砂浆强度达到70%以上方可分层填筑并夯实墙后路基至墙高。7、片石宜以2~ 3 层石块组成一工作层，每工作层的水平缝应大致找平。立缝应相互错开，不得贯通。8、外露面的灰缝厚度不得大于40mm，两个分层高度间分层处的错缝不得小于80mm。9、挡土墙的泄水孔横向间距3m，墙高 3m以内设置一排， 3~10m设两排， 10m以上设置三排，上下交错设置，泄水孔排水坡度为3%~5%。10、在距地...
