片石混凝土挡土墙施工方案

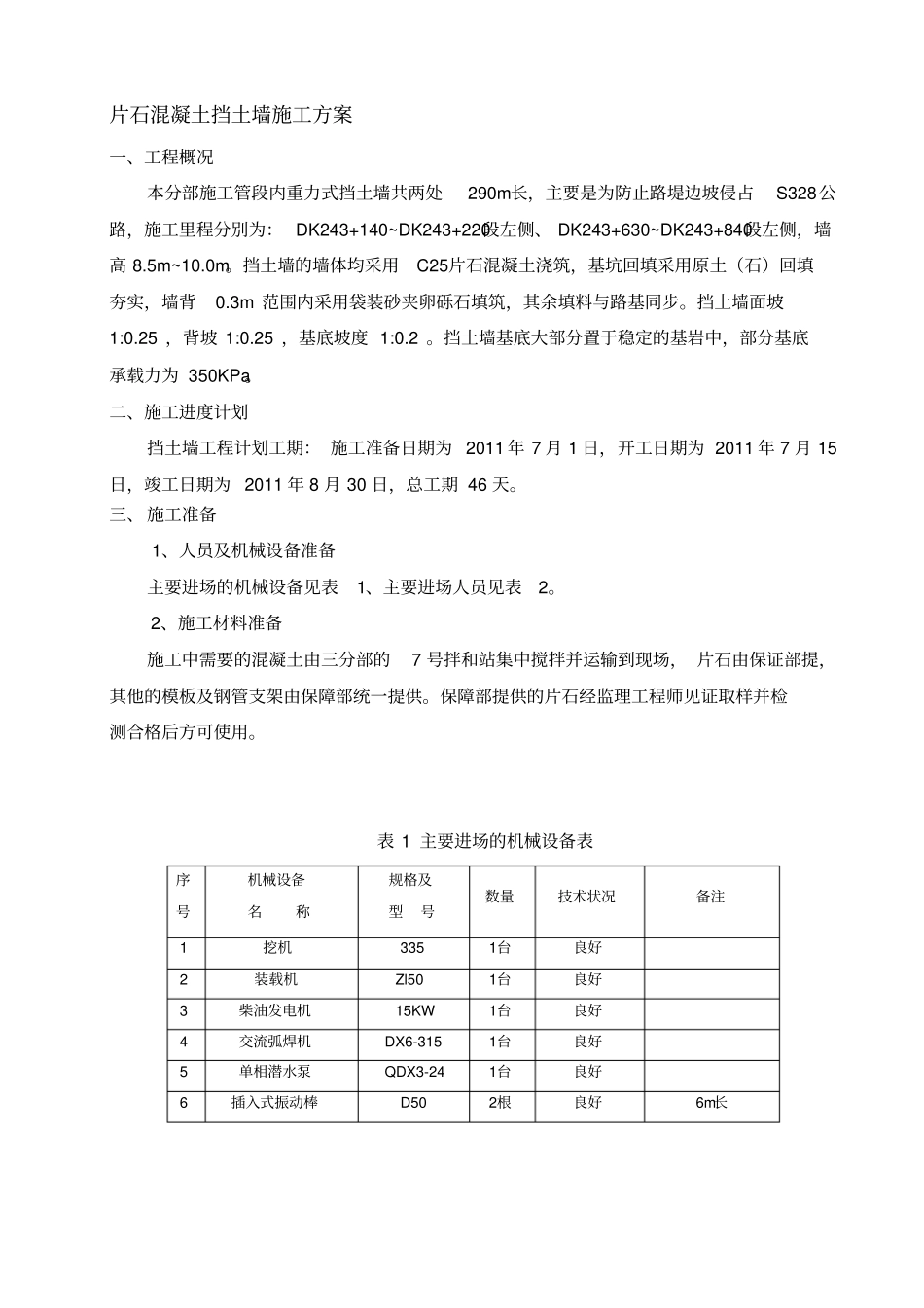

片石混凝土挡土墙施工方案一、工程概况本分部施工管段内重力式挡土墙共两处290m长，主要是为防止路堤边坡侵占S328公路，施工里程分别为： DK243+140~DK243+220段左侧、 DK243+630~DK243+840段左侧，墙高 8.5m~10.0m。挡土墙的墙体均采用C25片石混凝土浇筑，基坑回填采用原土（石）回填夯实，墙背0.3m 范围内采用袋装砂夹卵砾石填筑，其余填料与路基同步。挡土墙面坡1:0.25 ，背坡 1:0.25 ，基底坡度 1:0.2 。挡土墙基底大部分置于稳定的基岩中，部分基底承载力为 350KPa。二、施工进度计划挡土墙工程计划工期： 施工准备日期为 2011 年 7 月 1 日，开工日期为 2011 年 7 月 15日，竣工日期为 2011 年 8 月 30 日，总工期 46 天。三、 施工准备1、人员及机械设备准备主要进场的机械设备见表1、主要进场人员见表2。2、施工材料准备施工中需要的混凝土由三分部的7 号拌和站集中搅拌并运输到现场， 片石由保证部提，其他的模板及钢管支架由保障部统一提供。保障部提供的片石经监理工程师见证取样并检测合格后方可使用。表 1 主要进场的机械设备表序号机械设备名称规格及型号数量技术状况备注1 挖机335 1台良好2 装载机Zl50 1台良好3 柴油发电机15KW 1台良好4 交流弧焊机DX6-315 1台良好5 单相潜水泵QDX3-24 1台良好6 插入式振动棒D50 2根良好6m长表 2 主要进场人员表序号姓名性别出生年月职务备注1 王海平男1975.03 经理2 杨勇男1962.07 副经理3 冯 爱男1975.01 总工程师4 白洪星男1980.02 安全总监5 张 广男1980.05 工程部部长6 杨开溢男1984.01 安质部部长7 杜利军男1977.01 测量班长8 陈 三男1972.11 试验室主任四、施工方案1、基坑开挖采用明挖施工。人工配合挖掘机开挖，视地质情况适当放坡。挖机开挖至设计基底高程以上10cm 时改为人工挖基。基坑开挖不能间断，达到设计高程后及时夯实验基，基坑不能暴露太久。为防止雨水，开挖基坑时在其基坑以外周边挖一排水沟并保持畅通。基坑开挖后，若发现地基与设计情况有出入，应及时通知设计、监理单位进行调整。2、基础施工地基承载力检测合格后，进行挡土墙基础片石混凝土的施工。（1）片石混凝土采用沿槽浇筑，浇筑过程中，C25混凝土由砼罐车运送到现场，砼中片石的掺量控制在25%范围以内。片石用人工摆放，均匀布置。（2）采用插入式 50 型振动棒进行振捣， 砼振捣密实， 振捣过程中快插慢提。 无漏振，无蜂窝麻面等。（...
