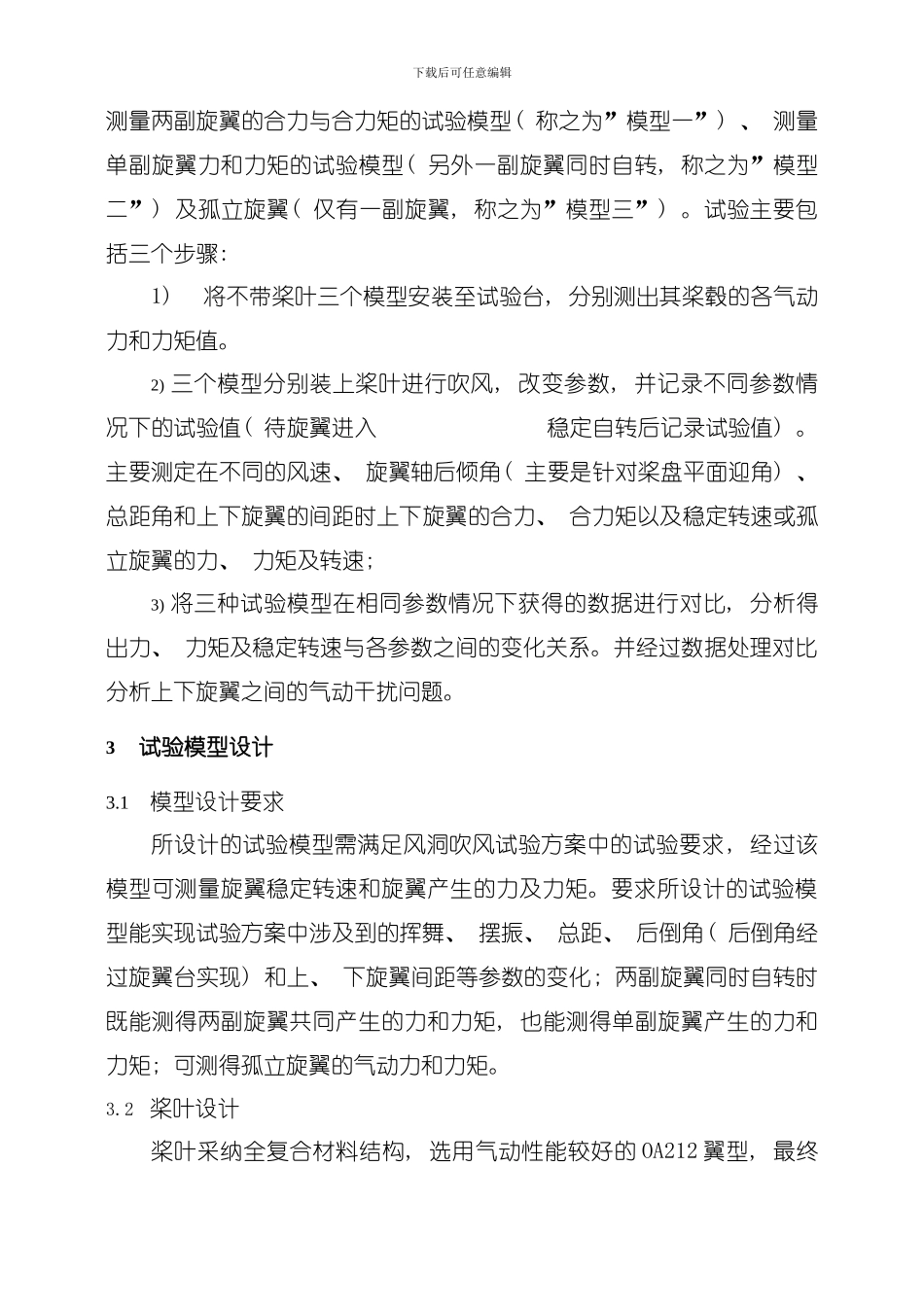

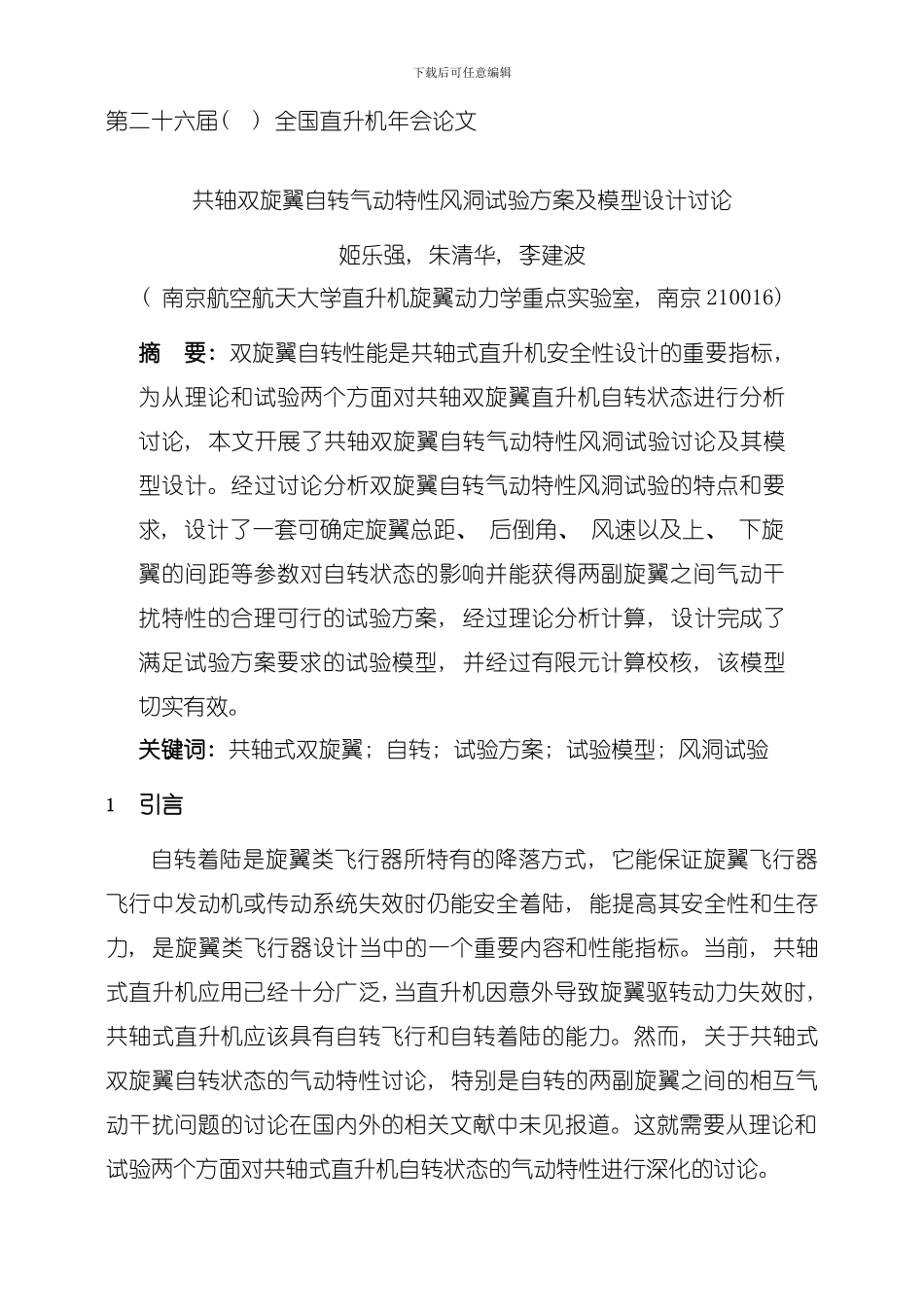

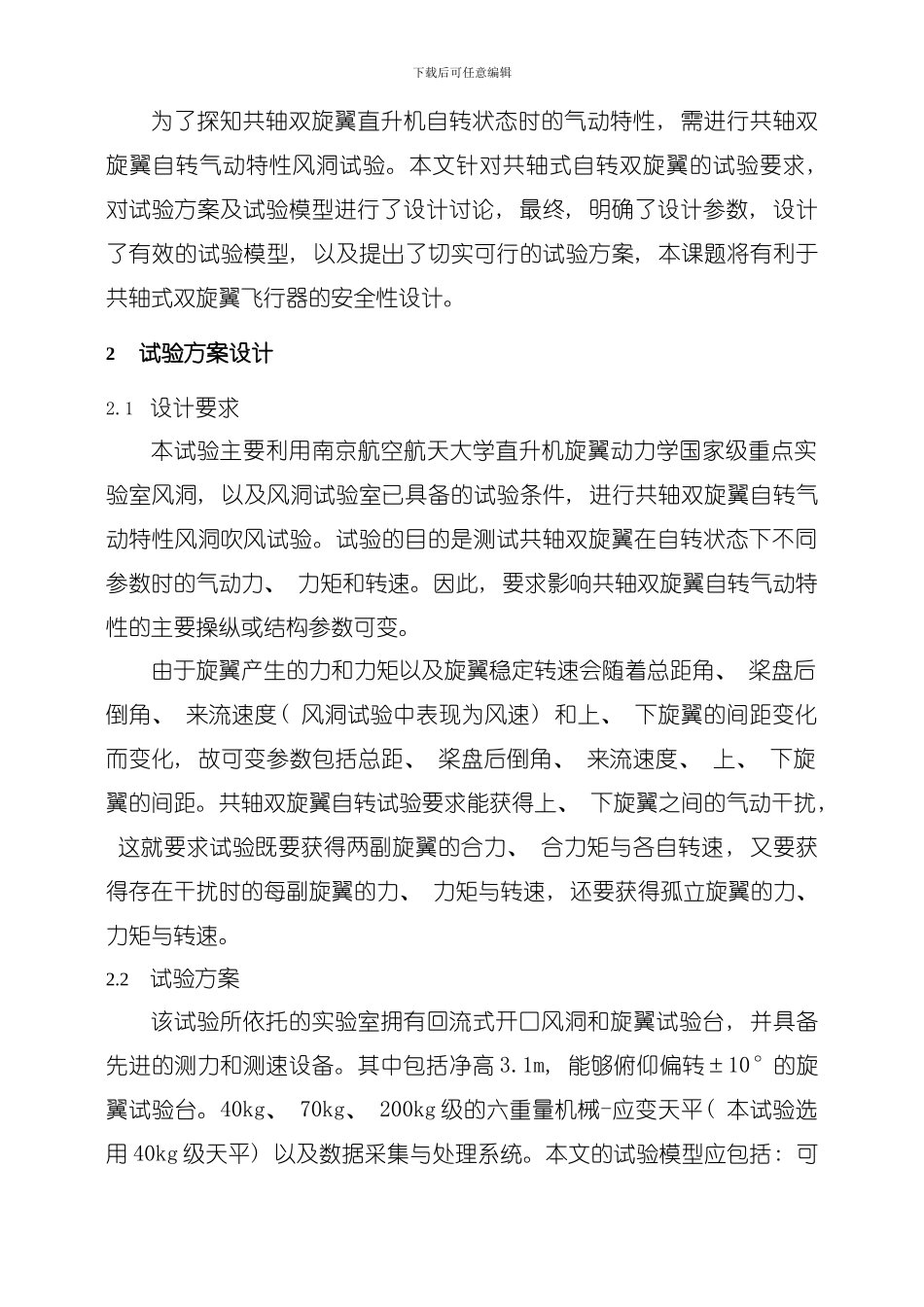

下载后可任意编辑第二十六届( ) 全国直升机年会论文共轴双旋翼自转气动特性风洞试验方案及模型设计讨论姬乐强, 朱清华, 李建波( 南京航空航天大学直升机旋翼动力学重点实验室, 南京 210016) 摘 要: 双旋翼自转性能是共轴式直升机安全性设计的重要指标, 为从理论和试验两个方面对共轴双旋翼直升机自转状态进行分析讨论, 本文开展了共轴双旋翼自转气动特性风洞试验讨论及其模型设计。经过讨论分析双旋翼自转气动特性风洞试验的特点和要求, 设计了一套可确定旋翼总距、 后倒角、 风速以及上、 下旋翼的间距等参数对自转状态的影响并能获得两副旋翼之间气动干扰特性的合理可行的试验方案, 经过理论分析计算, 设计完成了满足试验方案要求的试验模型, 并经过有限元计算校核, 该模型切实有效。关键词: 共轴式双旋翼; 自转; 试验方案; 试验模型; 风洞试验1引言自转着陆是旋翼类飞行器所特有的降落方式, 它能保证旋翼飞行器飞行中发动机或传动系统失效时仍能安全着陆, 能提高其安全性和生存力, 是旋翼类飞行器设计当中的一个重要内容和性能指标。当前, 共轴式直升机应用已经十分广泛,当直升机因意外导致旋翼驱转动力失效时, 共轴式直升机应该具有自转飞行和自转着陆的能力。然而, 关于共轴式双旋翼自转状态的气动特性讨论, 特别是自转的两副旋翼之间的相互气动干扰问题的讨论在国内外的相关文献中未见报道。这就需要从理论和试验两个方面对共轴式直升机自转状态的气动特性进行深化的讨论。下载后可任意编辑为了探知共轴双旋翼直升机自转状态时的气动特性, 需进行共轴双旋翼自转气动特性风洞试验。本文针对共轴式自转双旋翼的试验要求, 对试验方案及试验模型进行了设计讨论, 最终, 明确了设计参数, 设计了有效的试验模型, 以及提出了切实可行的试验方案, 本课题将有利于共轴式双旋翼飞行器的安全性设计。2试验方案设计2.1 设计要求本试验主要利用南京航空航天大学直升机旋翼动力学国家级重点实验室风洞, 以及风洞试验室已具备的试验条件, 进行共轴双旋翼自转气动特性风洞吹风试验。试验的目的是测试共轴双旋翼在自转状态下不同参数时的气动力、 力矩和转速。因此, 要求影响共轴双旋翼自转气动特性的主要操纵或结构参数可变。由于旋翼产生的力和力矩以及旋翼稳定转速会随着总距角、 桨盘后倒角、 来流速度( 风洞试验中表现为风速) 和上、 下旋翼的间距变化而变化, 故可变参数包括总距、 桨盘后倒角、 来...
