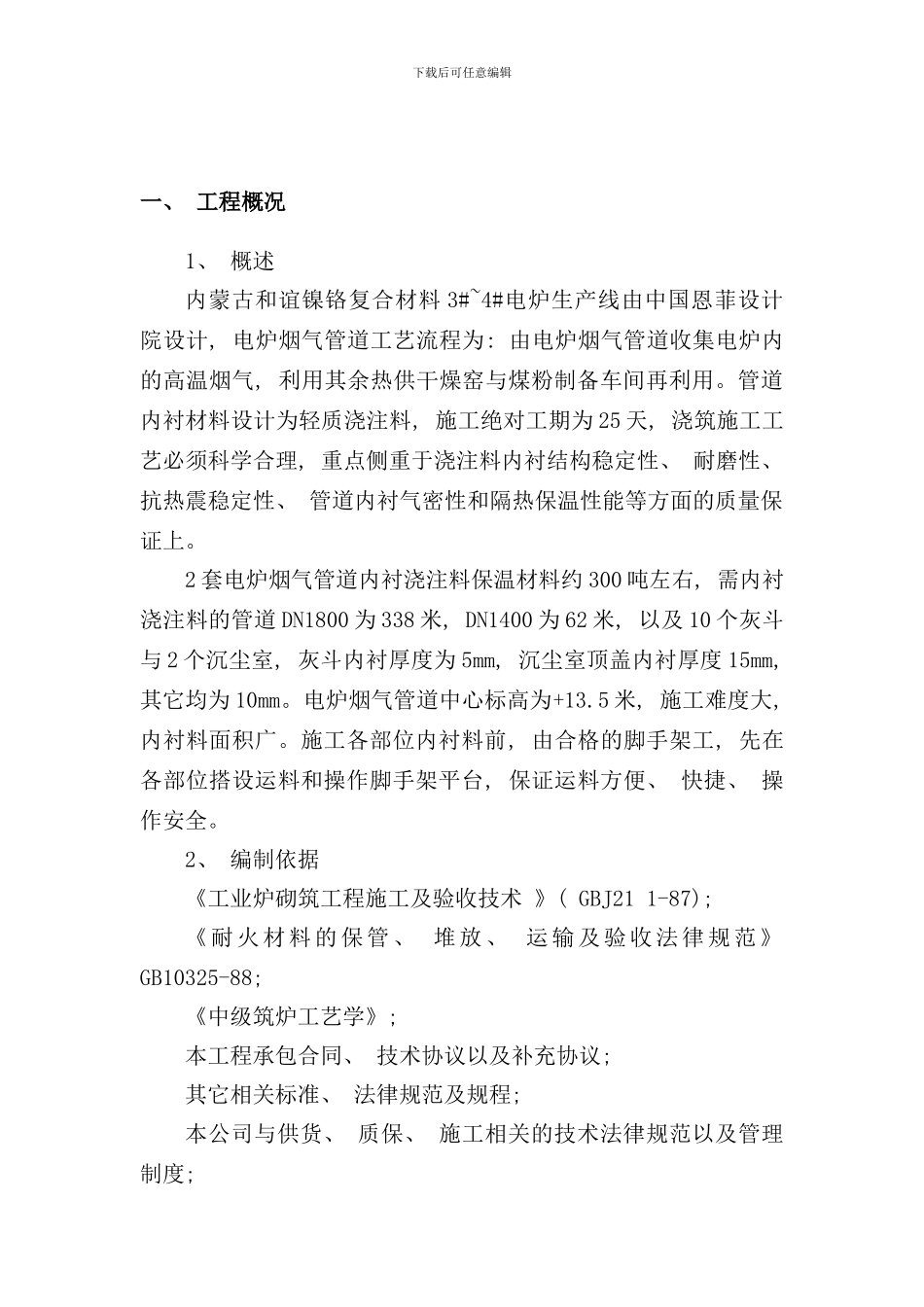

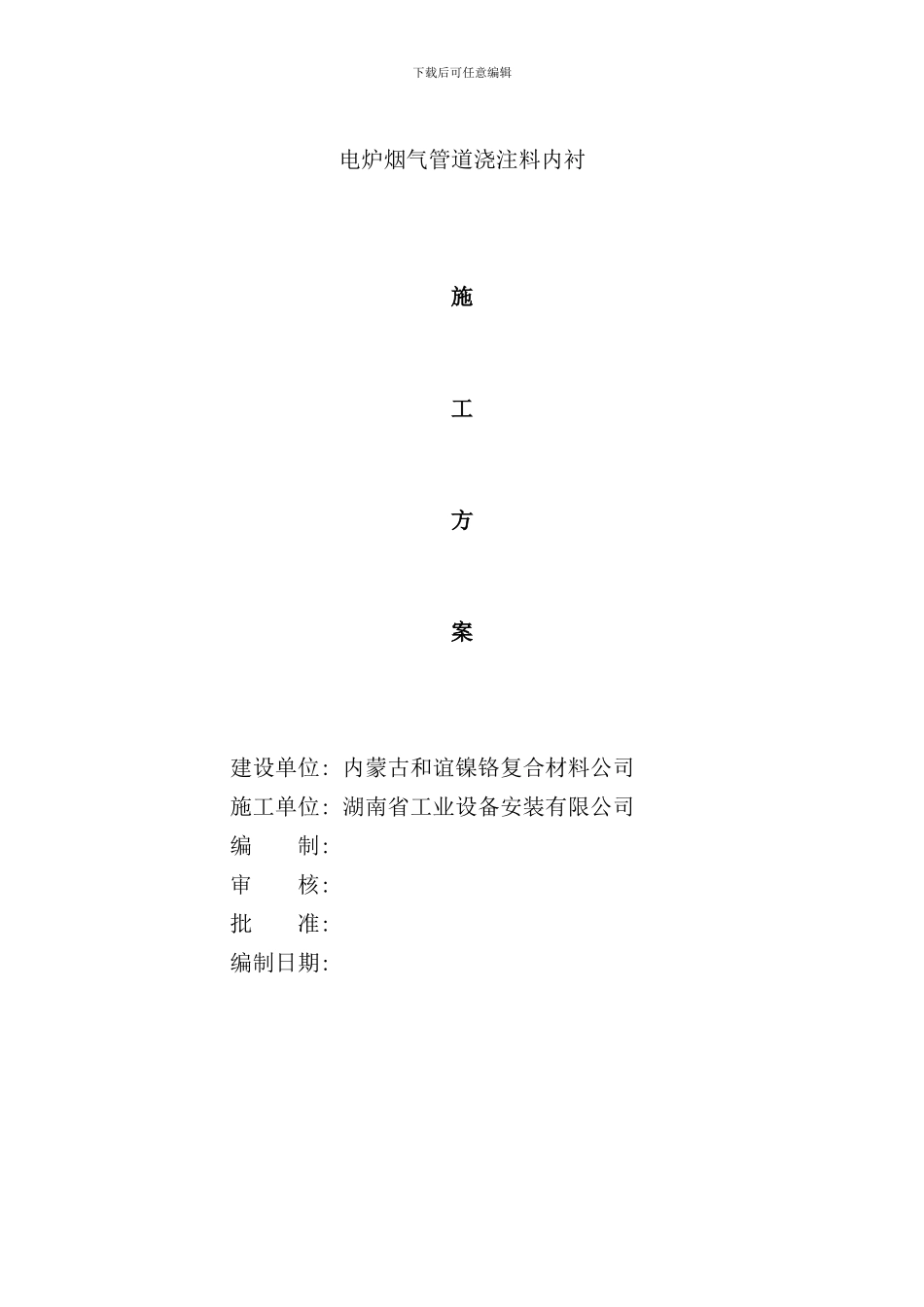

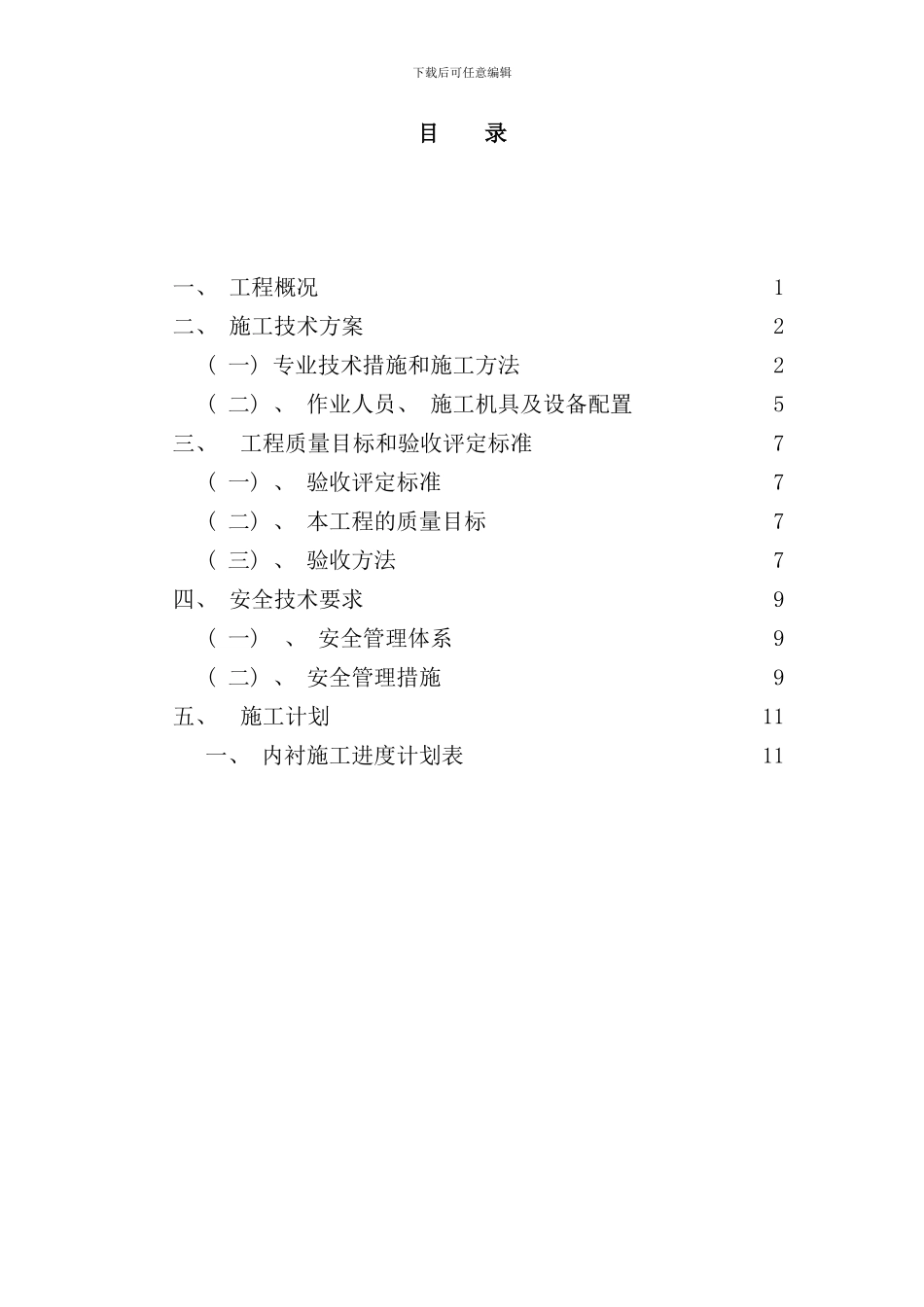

下载后可任意编辑电炉烟气管道浇注料内衬施工方案 建设单位: 内蒙古和谊镍铬复合材料公司 施工单位: 湖南省工业设备安装有限公司 编 制: 审 核: 批 准: 编制日期: 下载后可任意编辑目 录一、 工程概况1二、 施工技术方案2( 一) 专业技术措施和施工方法2( 二) 、 作业人员、 施工机具及设备配置5三、 工程质量目标和验收评定标准7( 一) 、 验收评定标准7( 二) 、 本工程的质量目标7( 三) 、 验收方法7四、 安全技术要求9( 一) 、 安全管理体系9( 二) 、 安全管理措施9五、 施工计划11一、 内衬施工进度计划表11下载后可任意编辑一、 工程概况1、 概述内蒙古和谊镍铬复合材料 3#~4#电炉生产线由中国恩菲设计院设计, 电炉烟气管道工艺流程为: 由电炉烟气管道收集电炉内的高温烟气, 利用其余热供干燥窑与煤粉制备车间再利用。管道内衬材料设计为轻质浇注料, 施工绝对工期为 25 天, 浇筑施工工艺必须科学合理, 重点侧重于浇注料内衬结构稳定性、 耐磨性、 抗热震稳定性、 管道内衬气密性和隔热保温性能等方面的质量保证上。2 套电炉烟气管道内衬浇注料保温材料约 300 吨左右, 需内衬浇注料的管道 DN1800 为 338 米, DN1400 为 62 米, 以及 10 个灰斗与 2 个沉尘室, 灰斗内衬厚度为 5mm, 沉尘室顶盖内衬厚度 15mm, 其它均为 10mm。电炉烟气管道中心标高为+13.5 米, 施工难度大, 内衬料面积广。施工各部位内衬料前, 由合格的脚手架工, 先在各部位搭设运料和操作脚手架平台, 保证运料方便、 快捷、 操作安全。2、 编制依据《工业炉砌筑工程施工及验收技术 》( GBJ21 1-87); 《 耐 火 材 料 的 保 管 、 堆 放 、 运 输 及 验 收 法 律 规 范 》 GB10325-88;《中级筑炉工艺学》; 本工程承包合同、 技术协议以及补充协议; 其它相关标准、 法律规范及规程; 本公司与供货、 质保、 施工相关的技术法律规范以及管理制度; 下载后可任意编辑二、 施工技术方案( 一) 专业技术措施和施工方法1．浇注料应存放在有顶盖的库房内, 不得淋雨、 受潮, 保质期为 6 个月。选用的轻质浇注料材料性能值, 符合设计要求序号项目名称单位指标1体积密度g/cm39002抗压强度(110℃X24h) Mpa2.93抗压强度(800℃X3h) Mpa2.34抗压强度(1100℃X3h) Mpa2.15重烧线变化(1000℃X3h) %Mpa0.66导热系数( w/mk) 0.297耐火度℃11002．内衬料施工前, ...
