冲击试验作业指导书

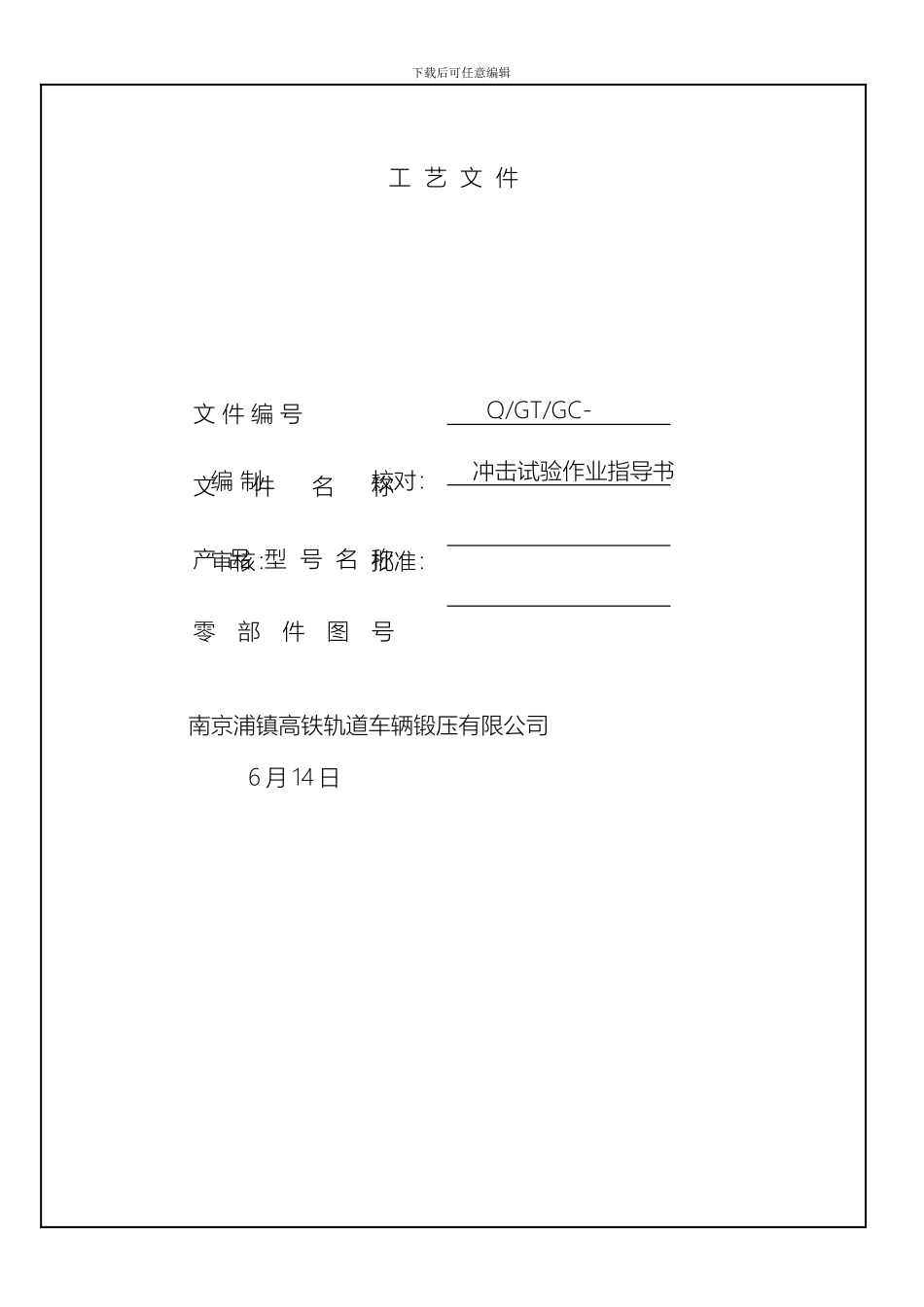

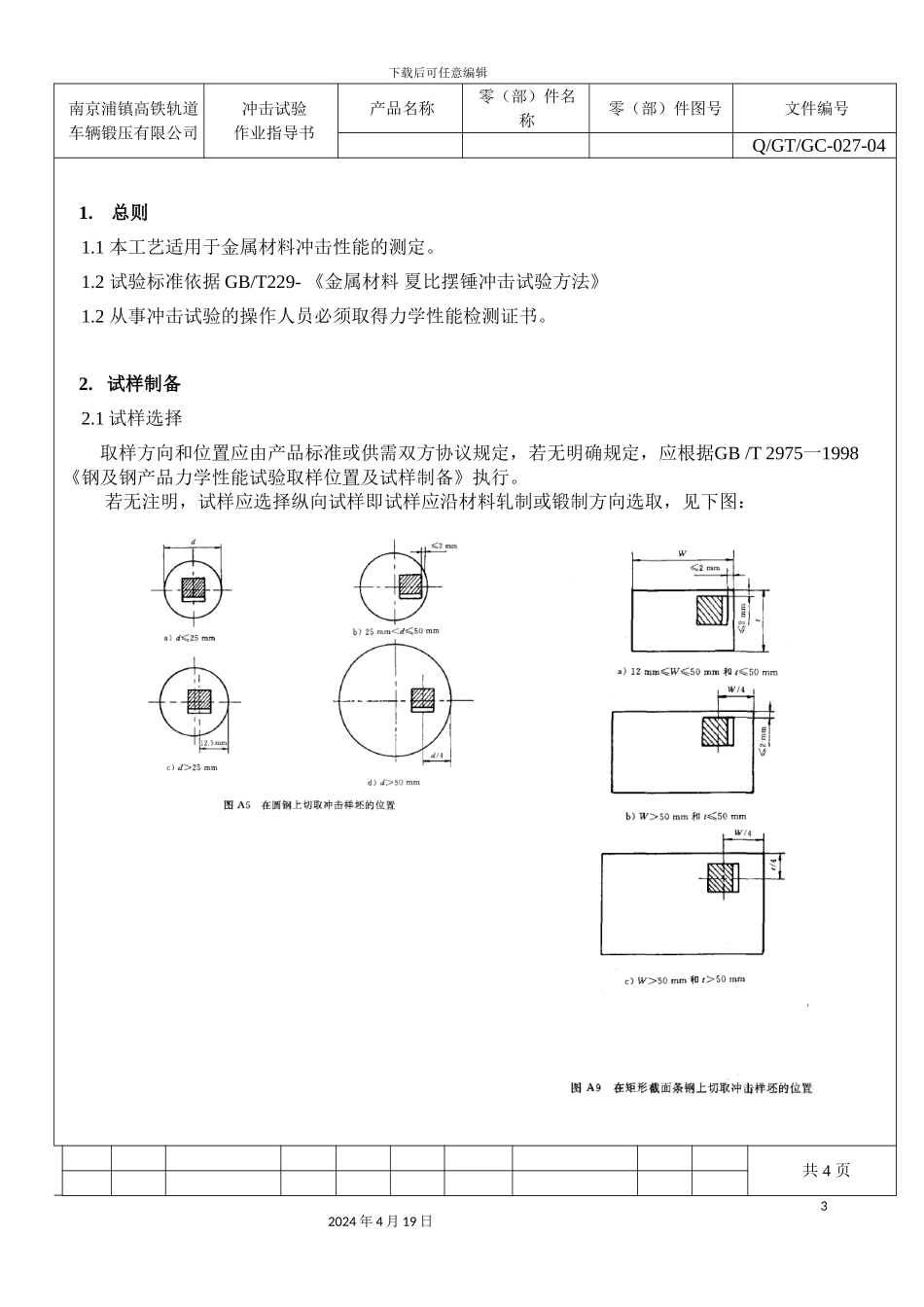

下载后可任意编辑冲击试验作业指导书12024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日工 艺 文 件 编 制： 校对：审核： 批准：南京浦镇高铁轨道车辆锻压有限公司 6 月 14 日文 件 编 号 文件名称产 品 型 号 名 称零部件图号Q/GT/GC-冲击试验作业指导书下载后可任意编辑南京浦镇高铁轨道车辆锻压有限公司冲击试验作业指导书产品名称零（部）件名称零（部）件图号文件编号Q/GT/GC-027-041. 总则1.1 本工艺适用于金属材料冲击性能的测定。1.2 试验标准依据 GB/T229- 《金属材料 夏比摆锤冲击试验方法》1.2 从事冲击试验的操作人员必须取得力学性能检测证书。2. 试样制备2.1 试样选择取样方向和位置应由产品标准或供需双方协议规定，若无明确规定，应根据GB /T 2975一1998《钢及钢产品力学性能试验取样位置及试样制备》执行。若无注明，试样应选择纵向试样即试样应沿材料轧制或锻制方向选取，见下图： 共 4 页32024 年 4 月 19 日下载后可任意编辑第 1 页标记处数修改文件号签字日期标记处数修改文件号签字日期南京浦镇高铁轨道车辆锻压有限公司冲击试验作业指导书产品名称零（部）件名称零（部）件图号文件编号Q/GT/GC-027-04 2.2 试样尺寸：标准尺寸冲击试样长度为 55mm，横截面为 10×10mm 方形截面。在试样长度中间有 V 型或 U 型缺口。如试料不够制备标准尺寸试样，可使用宽度 7.5mm、5mm 或 2.5mm 的小尺寸试样。42024 年 4 月 19 日下载后可任意编辑共 4 页第 2 页标记处数修改文件号签字日期标记处数修改文件号签字日期52024 年 4 月 19 日下载后可任意编辑南京浦镇高铁轨道车辆锻压有限公司冲击试验作业指导书产品名称零（部）件名称零（部）件图号文件编号Q/GT/GC-027-042.3 缺口制备 根据试验要求，使用CSL-A手动拉床进行缺口加工。对缺口的制备应认真，以保证缺口根部处没有影响吸收能的加工痕迹；缺口对称面应垂直于试样纵向轴线。尺寸见2.2条款。V型缺口应有45°夹角，其深度为2mm，底部曲率半径为0.25mm。U型缺口深度应为2mm或5mm（除非另有规定），底部曲率半径为1mm。使用CSL-A手动拉床更换刀具后或试样缺口检查不合格时，需重新调整夹钳，以保证试样缺口的深浅合格。 2.3 缺口检查使用 CST-50 型冲击试样投影仪进行检查。接通电源后，将被测试样放在工作台上，转动工作台升降手轮，调焦至影像清楚，再调整圆工作台和纵、横向调节手...
